Bidirektionale DC-Stromversorgungen

Bidirektionale DC-Stromversorgungen können sowohl Strom an eine Last abgeben als auch Strom von ihr aufnehmen, alles innerhalb eines einzigen Instruments. Im Senkenbetrieb speisen regenerative Modelle die zurückgewonnene Energie in das AC-Versorgungsnetz ein, anstatt sie als Wärme zu verteilen, was sie grundlegend von konventionellen unidirektionalen Stromversorgungen oder separaten elektronischen Lasten unterscheidet. Diese duale Quelle-/Senkenfähigkeit eliminiert die Notwendigkeit einer separaten elektronischen Last während Lade-/Entlade-Zyklustests, reduziert die Systemverkabelungskomplexität und senkt — bei Hochleistungsanwendungen — die Energiekosten erheblich und die Wärmeleistungsanforderungen des Gebäude-Kühlsystems.

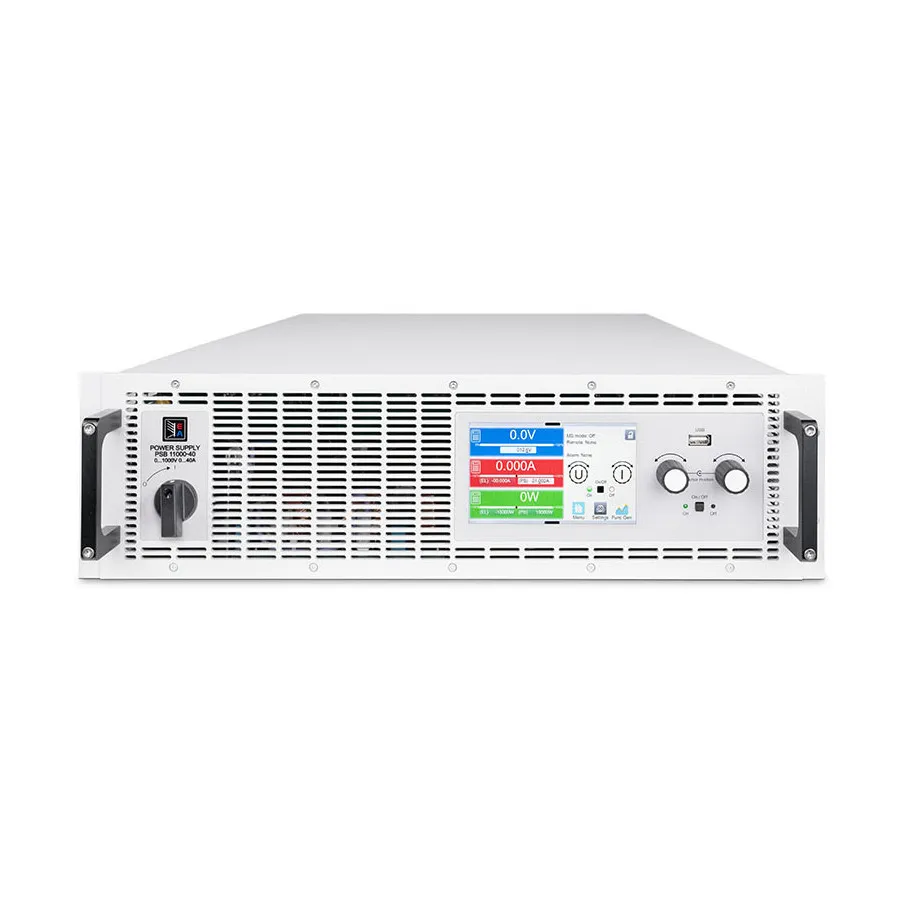

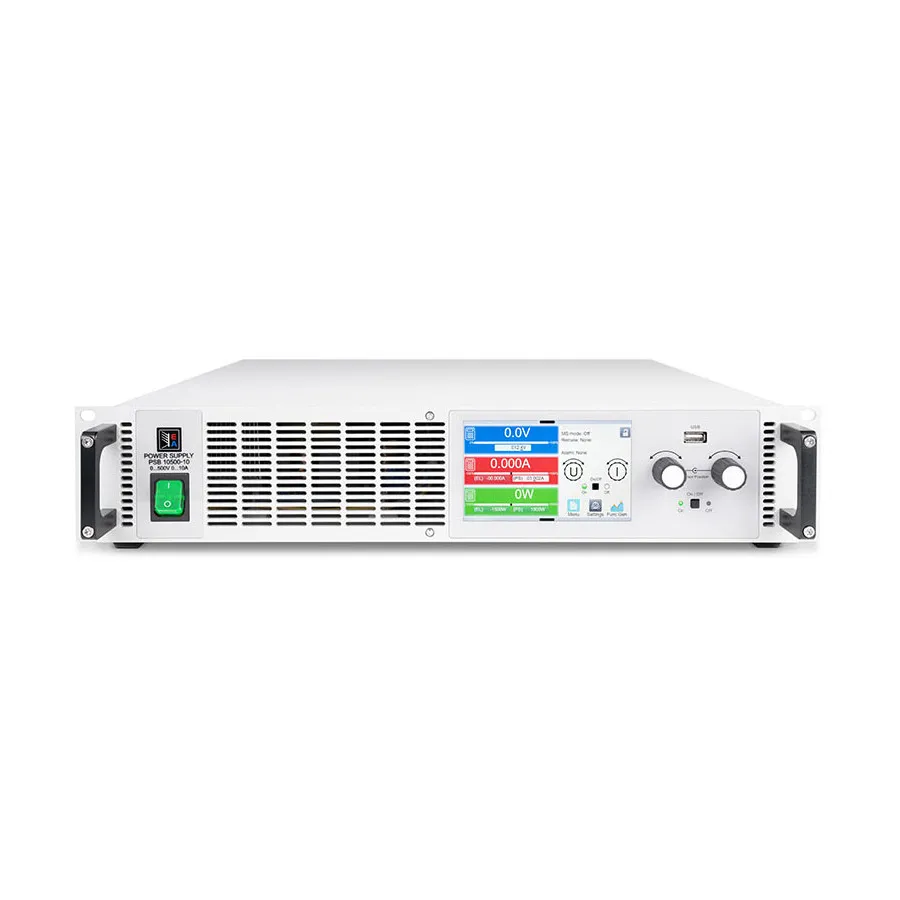

Die PSB-10000-Serie von EA Elektro-Automatik veranschaulicht modernes bidirektionales Stromversorgungsdesign und bietet Leistungseinträge von 1,5 kW bis 30 kW in kompakten 2–4U-Rack-Formfaktoren mit vollständiger Programmierbarkeit über LAN-, USB- und analoge Schnittstellen. Diese Instrumente sind entscheidend für Batterie-Pack-Tests, Superkondensator-Charakterisierung, Brennstoffzellen- und Elektrolyzer-Validierung sowie Emulation regenerativer Bremsszenarios in Elektrofahrzeug-Antriebsstrang-Entwicklungsumgebungen.

Typische Anwendungen

EV- und Hybrid-Fahrzeug-Batterie-Pack-Lade-/Entlade-Zyklus-Tests mit Stromrückgewinnung
Brennstoffzellen- und Elektrolyzer-Charakterisierung über volle Betriebsspannungs- und Strombereiche
Superkondensator- und stationäre Energiespeicher-Modul-Validierung in Power-Forschungslaboren
Regenerative-Bremsen-Systemsimulation auf Automotive-Antriebsstrang- und E-Axle-Testbänken
Netzgebunden-Inverter- und bidirektionale DC-DC-Wandler-Funktions- und Effizienz-Tests

Beliebte Hersteller

EA Elektro-Automatik ist der führende Spezialist für regenerative bidirektionale DC-Stromversorgungen mit der PSB-Serie mit breitem Leistungsspektrum für Labor- und Industrie-Tests. Keysight Technologies und Chroma ATE bieten auch bidirektionale Quelle-/Senken-Instrumente für den EV-Antriebsstrang- und Energiespeicher-Testmarkt an. Regatron und Spitzenberger & Spies bedienen Hochleistungs-Luft- und Raumfahrt- sowie Utility-Scale-Batterie-Testsegmente.
