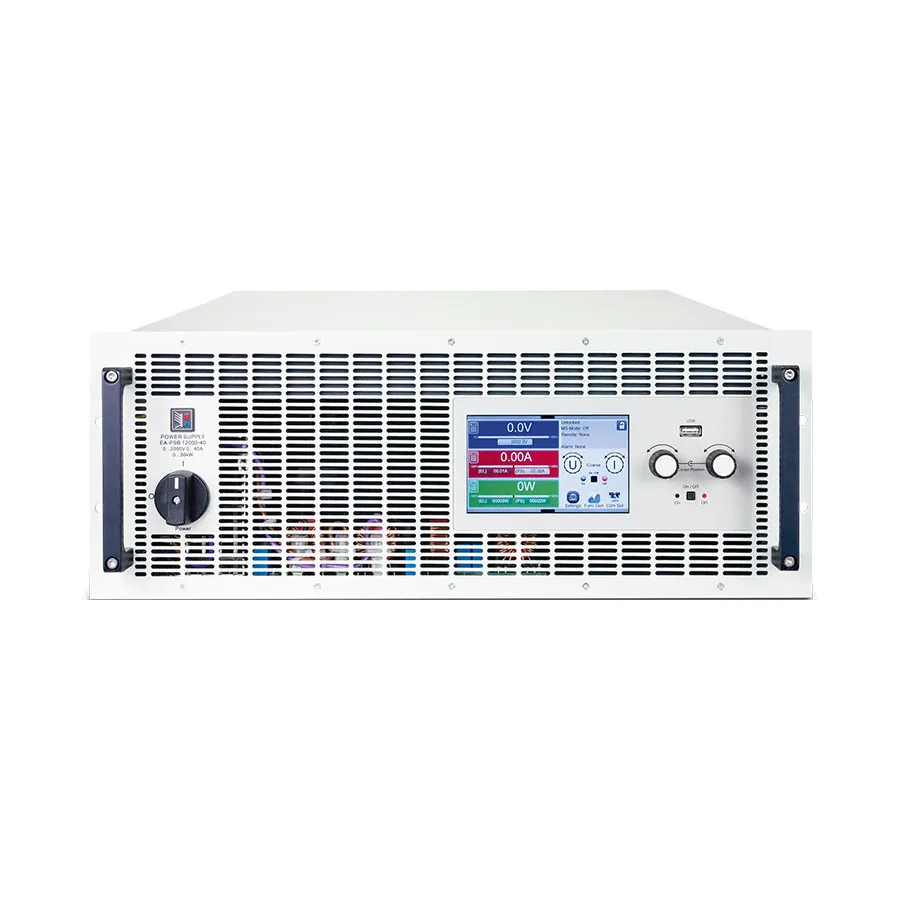

EA Elektro-Automatik EA-PSB 10200-420 4U bidirektionale DC-Stromversorgung
EA Elektro-Automatik EA-PSB 10200-420 4U Bidirectional DC Power Supply
200V/420A bidirektionale DC-Stromversorgung, 30kW Ausgangsleistung, 96% Wirkungsgrad, Energierückgewinnung, Autoranging und integrierter Funktionsgenerator für Hochleistungsprüfungen.
Produktdetails
| Modell | EA-PSB 10200-420 4U |
| Hersteller | EA Elektro-Automatik |
| Kategorie | Bidirektionale DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das EA-PSB 10200-420 4U ist ein hochleistungs-bidirektionales DC-Netzteil für anspruchsvolle Labor- und Industrietestanwendungen. Diese 4U Rackmount-Einheit liefert 200V mit 420A (30kW) mit einem Wirkungsgrad bis zu 96% und fortschrittlicher regenerativer Energierückgewinnung. Mit umfangreichen Autoranging-Funktionen und optionaler Wasserkühlung stellt es das Hochleistungsmodell der PSB 10000 Serie dar und kann bis zu 64 parallele Einheiten für extreme Stromanforderungen von über 1,9 MW unterstützen.
Hauptmerkmale
- 200 VDC / 420 ADC Ausgang, 30kW maximale Leistung
- Bidirektionaler Betrieb: Quellen- und Senken-(Last-)Modi
- Autoranging mit Spannungsbereich 0–2000V und Strombereich 0–1000A
- Energierückgewinnung mit 96% Wirkungsgrad speist Strom ins Netz zurück
- Aktive Leistungsfaktorkorrektur (PFC) typisch 0,99
- Breiter Eingangsbereich: 208–480V 3-Phasen-AC mit automatischer Anpassung
- 5-Zoll Farb-TFT-Touchscreen-Display mit intuitiver Benutzeroberfläche
- Mehrere Regelungsmodi: CV, CC, CP, CR mit schnellem Übergang
- Integrierter Funktionsgenerator mit Sinus-, Dreieck-, Rechteck- und Trapez-Wellenformen
- Vordefinierte Automobilprüfverfahren: LV123, LV124, LV148
- Test- und Simulationsmodi für Batterie und Brennstoffzellen
- Fotovoltaik-Testmodus mit MPPT (EN 50530 Standard)
- Master-Slave-Bus für parallelen Betrieb von bis zu 64 Einheiten
- Share-Bus für automatische Lastverteilung
- Optionale Wasserkühlung in Edelstahl für Wärmemanagement
- 16-Bit-ADCs und DACs mit verstellbarer Regelgeschwindigkeit
Anwendungen
- Ultra-Hochleistungs-Labornetzteile und Lasttests
- Prüfung von Hochleistungsbatterien und Brennstoffzellen in der Produktion
- Validierung von Leistungshalbleitern und Wechselrichtern
- Fotovoltaik-Array- und großflächige Prüfung
- Prüfung von Fahrzeugantriebssystemen und Antriebssträngen
- Skalierbare Multi-Unit-Systeme für Megawatt-Stromanforderungen
Zugehöriges Zubehör
- Bidirektionales Stromversorgungsgerät
- 2 × Fernmess-Stecker
- 1,8 m USB-Kabel
- Satz DC-Anschlussabdeckungen
- Abdeckung für Messleitungsanschluss
- USB-Stick mit Dokumentation und Software
- AC-Stecker (Klemmentyp)
- Satz für AC-Kabel-Spannungsentlastung
Technische Daten
| Maximum Power | 30 kW |
| Output Voltage | 200 V |
| Output Current | 420 A |
| Input Voltage | 208-480 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 4U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 200-499 |
| Dimensions | 19x7x31" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 30,000-49,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.0165-25 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 200-299 |
