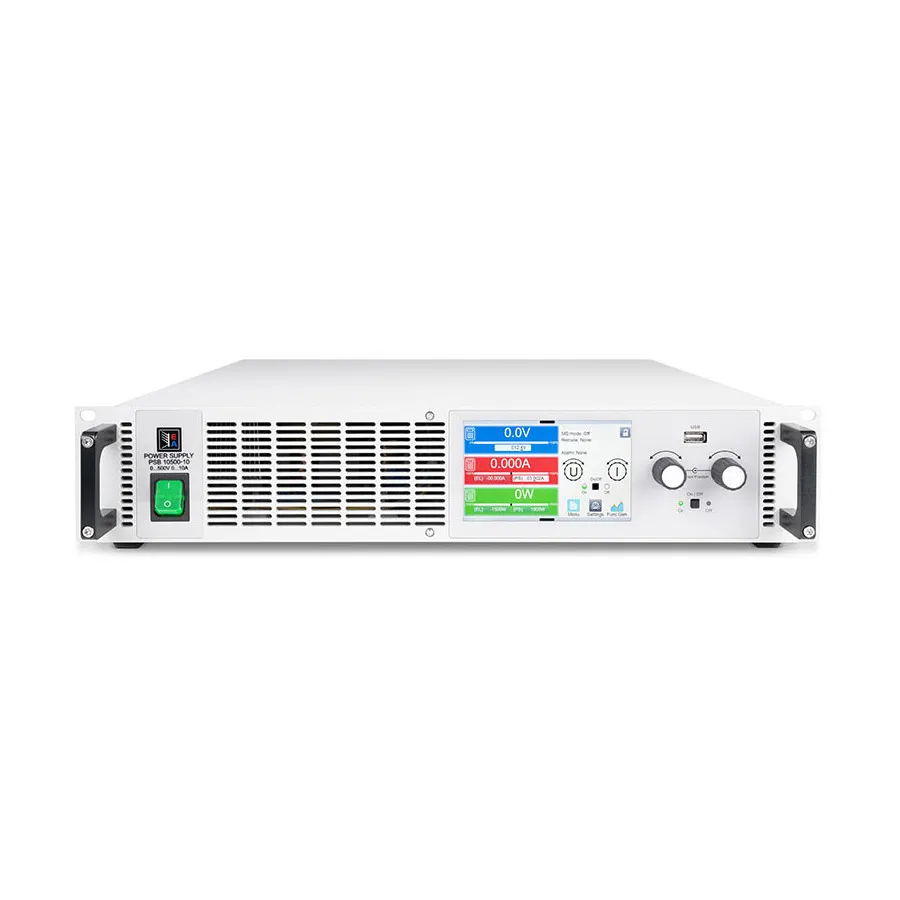

EA Elektro-Automatik EA-PSB 10080-120 2U Bidirektionale Gleichstromversorgung
EA Elektro-Automatik EA-PSB 10080-120 2U Bidirectional DC Power Supply
3000-W-bidirektionale Gleichstromversorgung mit 80-V-/120-A-Ausgang, aktive PFC, Energierückgewinn ins Stromnetz und flexible Selbstbereich-Funktion für Labor- und Testanwendungen.
Produktdetails
| Modell | EA-PSB 10080-120 2U |
| Hersteller | EA Elektro-Automatik |
| Kategorie | Bidirektionale DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die EA Elektro-Automatik EA-PSB 10080-120 ist eine programmierbare bidirektionale Gleichstromversorgung für Labor- und Industrieanwendungen. Diese 2U-Rack-Mount-Einheit liefert 80 VDC bei 120 A (3000W) mit breitem Eingangsspannungsbereich von 110-240V AC. Das Gerät arbeitet in zwei Quadranten und fungiert sowohl als Stromversorgung als auch als elektronische Last mit Energierückgewinnung ins Stromnetz mit Wirkungsgraden über 96%.
Hauptmerkmale
- Bidirektionaler Betrieb: Quellen- und Senkenmodi mit 2-Quadranten-Funktion
- Ausgang: 80 VDC, 120 A, 3000W mit flexibler Selbstbereich-Ausgangsstufe
- Eingang: Breiter Bereich 110-240V AC Einphasenstrom mit aktiver PFC (0,99 typisch)
- Energierückgewinnung: regenerativer Lasbetrieb speist Energie mit >96% Wirkungsgrad zurück ins Stromnetz
- Digitale Regelung mit 16-Bit-ADCs/DACs in CV-, CC-, CP-, CR-Modi
- 5-Zoll-Farb-TFT-Touchscreen-Display mit intuitivem Interface
- Integrierter Funktionsgenerator mit vordefinierten Automotive-Testverfahren (LV123, LV124, LV148)
- Batterie-Testmodus, Brennstoffzellen- und Photovoltaik (MPPT, EN 50530)-Simulation
- Master-Slave-Bus: Verbindung von bis zu 64 Einheiten für Systeme bis zu 1920 kW
- Mehrere Schnittstellen: USB, Ethernet, isolierter Analog mit optionalem CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus
- SCPI- und ModBus-Befehlssprachen, LabVIEW- und IVI-Treiber enthalten
Anwendungen
- Batterietests und Brennstoffzellen-Simulation
- Photovoltaik-System-Tests mit MPPT-Funktion
- Automotive-Testverfahren und Komformitätsprüfung
- Tests erneuerbarer Energiesysteme und Entwicklung
- Leistungselektronik-Entwicklung und Validierung
- Hochleistungs-Systemaufbau durch Parallelbetrieb
Enthaltenes Zubehör
- Bidirektionale Stromversorgung
- 2x Fernerfassungsstecker
- 1,8-m-USB-Kabel
- Set DC-Terminal-Schutzkappen
- Erfassungs-Terminal-Schutzkappe
- USB-Stick mit Dokumentation und Software
- Kabelband für Zugentlastung
Technische Daten
| Maximum Power | 3 kW |
| Output Voltage | 80 V |
| Output Current | 120 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 100-199 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 2,500-4,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.02-40 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 50-99.9 |
