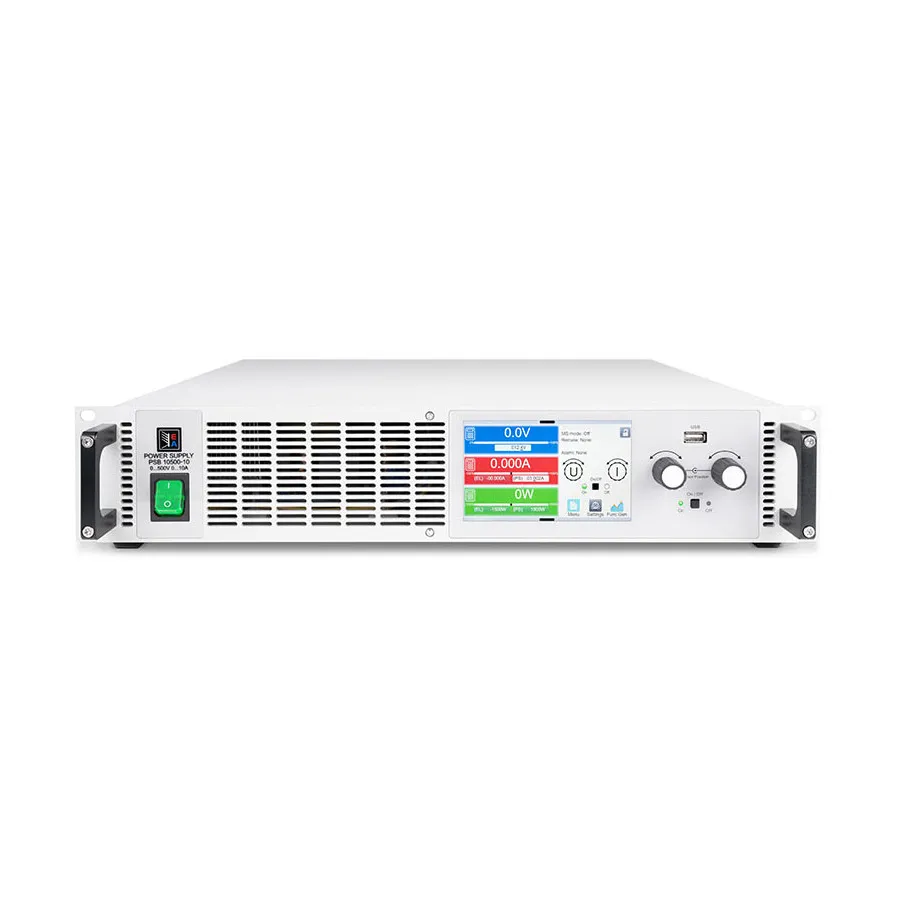

EA Elektro-Automatik EA-PSB 10500-10 2U bidirektionale DC-Stromversorgung
EA Elektro-Automatik EA-PSB 10500-10 2U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 10500-10 2U bidirektionale DC-Stromversorgung mit 500V/10A Ausgang, 1500W Leistung und regenerativer Energierückgewinnung bis zu 95% Effizienz.
Produktdetails
| Modell | EA-PSB 10500-10 2U |
| Hersteller | EA Elektro-Automatik |
| Kategorie | Bidirektionale DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die EA Elektro-Automatik EA-PSB 10500-10 2U ist eine kompakte bidirektionale DC-Stromversorgung für Hochspannungsanwendungen mit moderaten Stromwerten. Mit Einphasen-Wechselstromeingang (110–240V) und kompakter 2U-Rackform liefert sie bis zu 1500W DC-Ausgang bei 500V, 10A. Das bidirektionale Design ermöglicht sowohl Stromversorgung als auch Stromverbrauch (Last-Modus), wobei die Energierückgewinnungsfähigkeit bis zu 95% der Lastleistung zurück ins AC-Netz führt und damit Energieverschwendung und Kühlkosten reduziert.
Mit einem 5-Zoll-Touch-Control TFT-Display, 16-Bit-Digitalregelung und automatisch angepassten Ausgangsstufen bietet dieses Gerät flexible Betriebsmöglichkeiten über eine breite Palette von Lastbedingungen. Es umfasst integrierte Funktionsgenerierung, Batterie- und Brennstoffzellensimulation sowie Photovoltaik-Systememulatoren. Mehrere Einheiten können über den Master-Slave-Bus parallelgeschaltet werden, um höherleistungsfähige Systeme zu bauen und dabei die 500V-Spannungsklasse beizubehalten.
Hauptmerkmale
- Bidirektionaler Betrieb: Quellen- und Last-Modi
- Regenerative Energierückgewinnung bis zu 95% Effizienz
- Ausgang: 500 VDC, 10 ADC, 1500W maximal
- Einphasen-Wechselstromeingang: 110–240V, ±10%
- Aktive Leistungsfaktor-Korrektur (typisch 0,99)
- Flexible automatisch angepasste Ausgangsstufen für konstante Leistung
- CV-, CC-, CP-, CR-Regelungsmodi mit schnellem Übergang
- 5-Zoll-Farb-TFT-Display mit Touch-Steuerung
- Integrierter Funktionsgenerator mit mehreren Wellenformen
- Batterieteststatus und Brennstoffzellensimulation
- Photovoltaik (MPPT) Simulation mit EN 50530-Standard
- Vordefinierte Automobiltestvorgänge (LV123, LV124, LV148)
- Kommunikation: SCPI, ModBus, LabVIEW, IVI mit USB und Ethernet
- 16-Bit ADC/DAC Digitalregelung mit hoher Auflösung
- Galvanisch isolierter Share-Bus und Master-Slave-Bus für Parallelschaltung
Anwendungen
- Hochspannungskomponenten-Tests und Validierung
- Elektronische Last-Simulation für Stromversorgungen
- Batterie- und Energiespeichersystem-Tests
- Charakterisierung von Komponenten erneuerbarer Energien
- Tests elektrischer Hochspannungssysteme in Fahrzeugen
Mitgelieferte Zubehörteile
- 1 × Bidirektionales Stromversorgungsgerät
- 2 × Fernsinneerprobungsstecker
- 1 × 1,8 m USB-Kabel
- 1 × Satz DC-Anschlussdeckel
- 1 × Deckplatte für Sinneranschlüsse
- 1 × USB-Stick mit Dokumentation und Software
- 1 × Kabelbinder zur Zugentlastung
Technische Daten
| Maximum Power | 1.5 kW |
| Output Voltage | 500 V |
| Output Current | 10 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 10-19.9 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 1,000-2,499 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 2-3000 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 500-999 |
