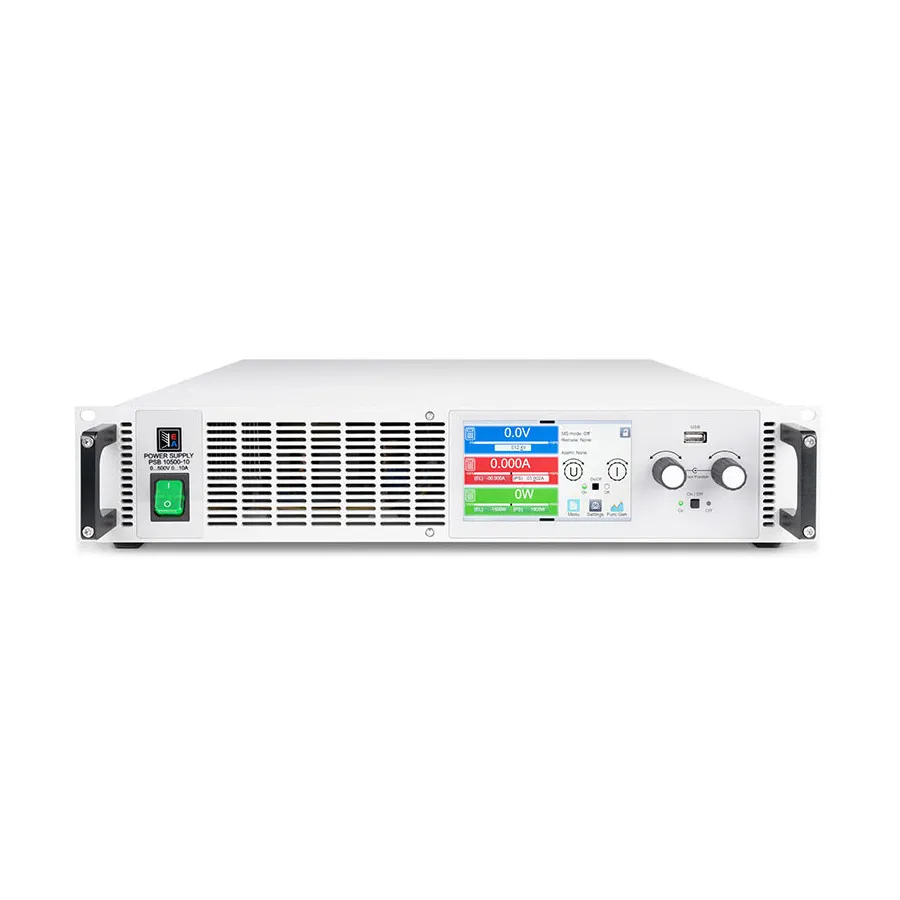

EA Elektro-Automatik EA-PSB 10200-25 2U bidirektionale DC-Stromversorgung
EA Elektro-Automatik EA-PSB 10200-25 2U Bidirectional DC Power Supply
200V/25A bidirektionale DC-Stromversorgung, 1,5kW Ausgangsleistung, 95% Wirkungsgrad, Energierückgewinnung, Autoranging und integrierter Funktionsgenerator für kompakte Anwendungen.
Produktdetails
| Modell | EA-PSB 10200-25 2U |
| Hersteller | EA Elektro-Automatik |
| Kategorie | Bidirektionale DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das EA-PSB 10200-25 2U ist ein kompaktes bidirektionales DC-Netzteil für platzbegrenzte Labor- und Testumgebungen. Dieses Einphasen-Rackmount-Gerät liefert 200V mit 25A (1,5kW) mit einem Wirkungsgrad bis zu 95% und regenerativer Energierückgewinnung. Trotz seines kompakten 2U-Formfaktors bietet es die gleichen fortgeschrittenen Funktionen wie größere Modelle, einschließlich Autoranging, integrierter Funktionserzeugung und Automobiltest-Modi, was es ideal für kleinere Anwendungen und Bildungseinrichtungen macht.
Hauptmerkmale
- 200 VDC / 25 ADC Ausgang, 1,5kW maximale Leistung
- Bidirektionaler Betrieb: Quellen- und Senken-(Last-)Modi
- Autoranging mit Spannungsbereich 0–1500V und Strombereich 0–120A
- Energierückgewinnung mit 95% Wirkungsgrad speist Strom ins Netz zurück
- Aktive Leistungsfaktorkorrektur (PFC) typisch 0,99
- Einphasen-Eingang: 110–240V AC mit automatischer Anpassung
- 5-Zoll Farb-TFT-Touchscreen-Display mit intuitiver Benutzeroberfläche
- Mehrere Regelungsmodi: CV, CC, CP, CR mit schnellem Übergang
- Integrierter Funktionsgenerator mit Sinus-, Dreieck-, Rechteck- und Trapez-Wellenformen
- Vordefinierte Automobilprüfverfahren: LV123, LV124, LV148
- Test- und Simulationsmodi für Batterie und Brennstoffzellen
- Fotovoltaik-Testmodus mit MPPT (EN 50530 Standard)
- Master-Slave-Bus für Parallelbetrieb mit größeren Einheiten
- Share-Bus für Lastverteilung in Multi-Unit-Systemen
- 16-Bit-ADCs und DACs mit hoher Auflösung
Anwendungen
- Kompakte Labornetzteile und Lasttests
- Charakterisierung und Validierung von Kleinsignalgeräten
- Batteriezellen- und Modulprüfung
- Tragbare Brennstoffzellen-Prüfung und -simulation
- Charakterisierung von Solarpaneelen und kleinen PV-Systemen
- Pädagogische Demonstrationen und studentische Laborarbeit
Zugehöriges Zubehör
- Bidirektionales Stromversorgungsgerät
- 2 × Fernmess-Stecker
- 1,8 m USB-Kabel
- Satz DC-Anschlussabdeckungen
- Abdeckung für Messleitungsanschluss
- USB-Stick mit Dokumentation und Software
- Kabelschelle zur Spannungsentlastung
Technische Daten
| Maximum Power | 1.5 kW |
| Output Voltage | 200 V |
| Output Current | 25 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 20-29.9 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 1,000-2,499 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.25-500 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 200-299 |
