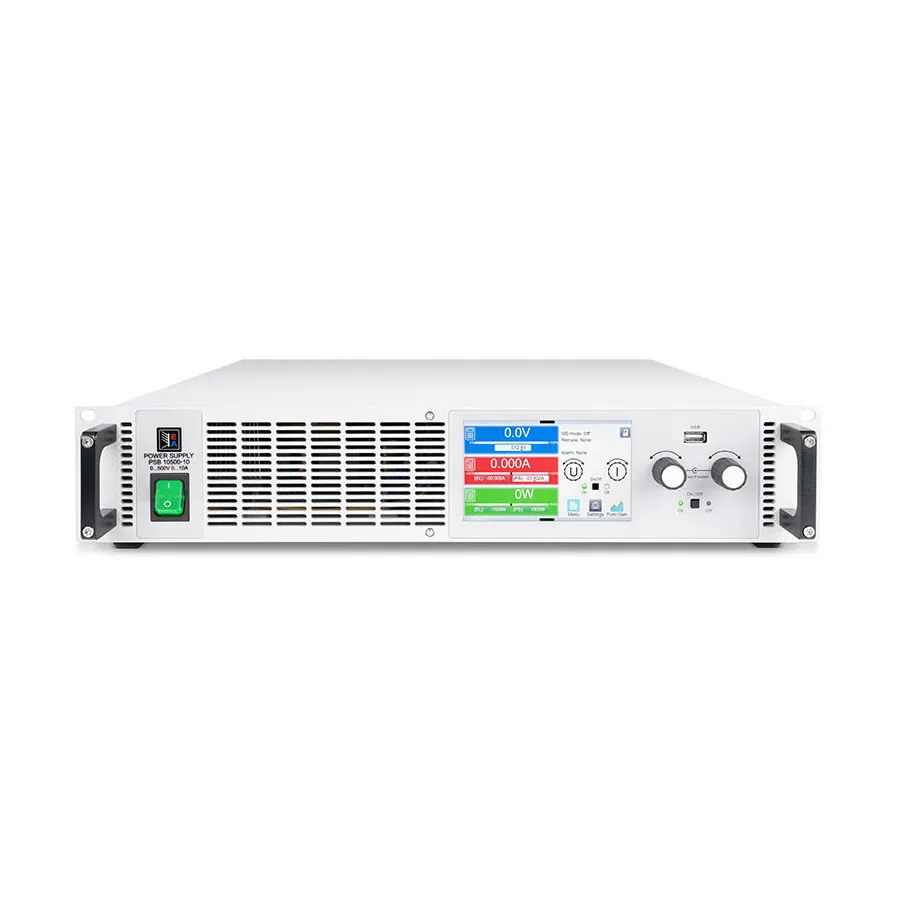

EA Elektro-Automatik EA-PSB 10500-20 2U bidirektionale DC-Stromversorgung
EA Elektro-Automatik EA-PSB 10500-20 2U Bidirectional DC Supply
EA Elektro-Automatik EA-PSB 10500-20 liefert 500V/20A/3000W bidirektionale DC-Stromversorgung mit 96% regenerativer Effizienz und Energierückgewinnungsfähigkeit.
Produktdetails
| Modell | EA-PSB 10500-20 2U |
| Hersteller | EA Elektro-Automatik |
| Kategorie | Bidirektionale DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die EA Elektro-Automatik EA-PSB 10500-20 2U ist eine kompakte Rackmontagestromversorgung mit bidirektionaler Funktion, die als Stromversorgung und elektronische Last betrieben werden kann. Mit 500V/20A/3000W Ausgangsfähigkeit und Eingangsspannungsbereich von 110-240V Einphasen-Wechselstrom ist sie gut geeignet für Labor- und tragbare Testanwendungen. Im Last-Modus gibt das Gerät Energie mit einer Effizienz von über 96% zurück zum AC-Netz, was die Betriebskosten erheblich senkt und die Wärmeerzeugung minimiert.
Die Stromversorgung bietet fortschrittliche Digitalregelung mit 16-Bit-Auflösung, ein 5-Zoll-Farb-Touchscreen-Display und umfassende Simulationsmöglichkeiten einschließlich Batterie-, Brennstoffzellen- und Photovoltaik-Teststypen. Seine flexible automatisch angepasste Ausgangsstufe liefert konstante Spannungs-, Strom-, Leistungs- oder Widerstandsmodi mit schnellem Übergangswechsel, wodurch sie sich an verschiedene Testszenarien anpassbar ist.
Hauptmerkmale
- Bidirektionale 500V/20A/3000W Ausgang mit flexibler automatischer Anpassung
- Eingang: 110-240V Einphasen-Wechselstrom mit aktiver Leistungsfaktor-Korrektur (PFC)
- 96% Energierückgewinnungseffizienz im regenerativen Last-Modus
- 16-Bit-Digitalregelung mit CV-, CC-, CP-, CR-Modi
- 5-Zoll-Farb-TFT-Touchscreen mit intuitiver Benutzeroberfläche
- Integrierter Funktionsgenerator mit Sinus-, Dreieck-, Quadrat- und beliebigen Wellenformen
- Batterie-Simulation, Brennstoffzellen-Simulation und Photovoltaik-Teststypen
- Automobiltestvorgänge: LV123, LV124, LV148
- Master-Slave-Bus für Parallelschaltung von bis zu 64 Einheiten
- Standard-Schnittstellen: USB, Ethernet, Analog I/O
- Optionale Schnittstellen: CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus
- Kompakte 2U-Rackform
Anwendungen
- Tragbare Labor- und Feldtests
- Automobilkomponenten-Tests und Validierung
- Batterie-Charakterisierung und Simulation
- Entwicklung erneuerbarer Energiegeräte
- Elektronische Komponentenvalidierung
- Prototyp-Stromversorgungssystem-Tests
Mitgelieferte Zubehörteile
- Bidirektionales DC-Stromversorgungsgerät
- Fernsinneerprobungsstecker (2x)
- USB-Kabel 1,8m (5,9ft)
- Satz DC-Anschlussdeckel
- Deckplatte für Sinneranschlüsse
- USB-Stick mit Dokumentation und Software
- Kabelbinder zur Zugentlastung
Technische Daten
| Maximum Power | 3 kW |
| Output Voltage | 500 V |
| Output Current | 20 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 20-29.9 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 2,500-4,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 1-1500 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 500-999 |
Angebot anfragen
