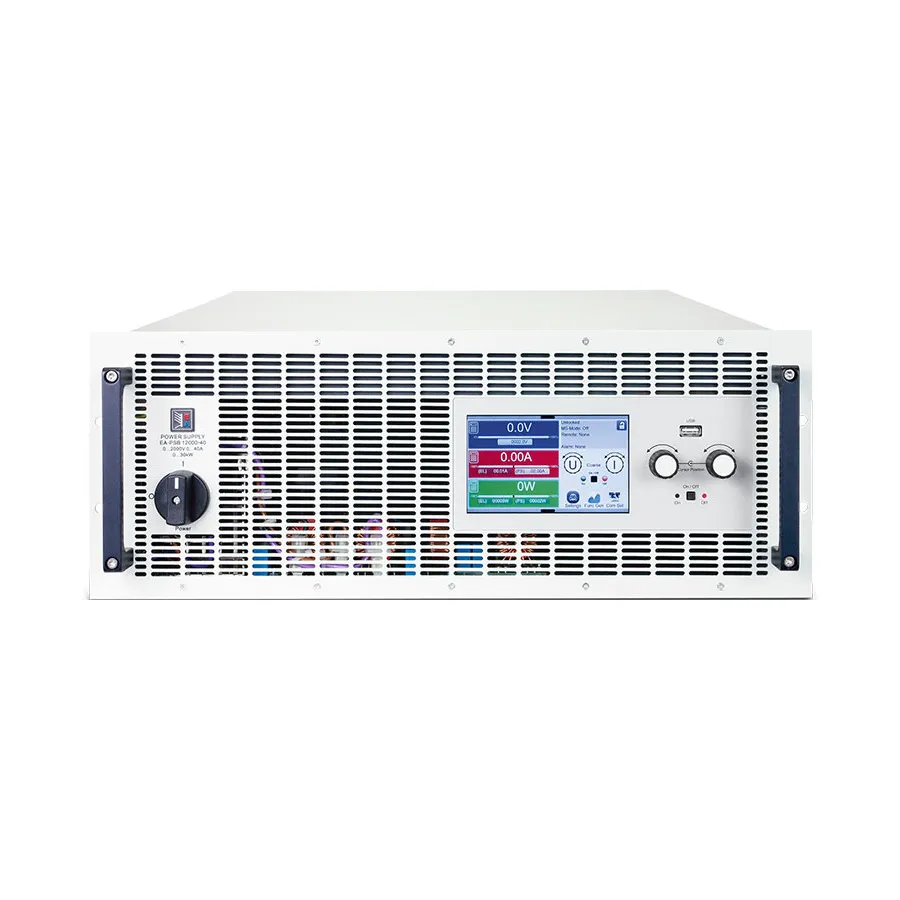

EA Elektro-Automatik EA-PSB 10080-1000 4U Bidirektionale Gleichstromversorgung
EA Elektro-Automatik EA-PSB 10080-1000 4U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 10080-1000 4U Hochleistungs-bidirektionale Stromversorgung mit 80-V-/1000-A-Ausgang, 30-kW-Kapazität, Energierückgewinn und umfassende Testfunktionen für Industrie-Batterie- und Stromversorgungssystem.
Produktdetails
| Modell | EA-PSB 10080-1000 4U |
| Hersteller | EA Elektro-Automatik |
| Kategorie | Bidirektionale DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die EA-PSB 10080-1000 4U ist eine leistungsstarke programmierbare bidirektionale Gleichstromversorgung aus der PSB 10000-Serie. Dieses Zweiqualdranten-Gerät liefert außergewöhnliche Leistungskapazität von 30kW mit regenerativer Energierückgewinnung, ideal für anspruchsvolle Batterietests, Leistungselektronik-Entwicklung und Industrieanwendungen. Das 4-Einheits-Rack-Mount-Format unterstützt Hochstrom-Testszenarien.
Hauptmerkmale
- Ausgang: 80V, 1000A, 30kW mit flexibler Selbstbereich-Funktion
- Breiter Eingang: 208-480V ±10% Dreiphasenstrom mit aktiver Leistungsfaktor-Korrektur (typisch 0,99)
- Bidirektionaler Zweiqualdranten-Betrieb mit regenerativer Energierückgewinnung zum Stromnetz (96%+ Effizienz)
- Regelungsmodi: CV, CC, CP, CR mit schnellem Umschalten
- 5-Zoll-Farb-TFT-Display mit Touch-Steuerung und intuitivem Interface
- 16-Bit-ADCs und DACs mit wählbaren Regelungsgeschwindigkeiten (Normal, Schnell, Langsam)
- Integrierter Funktionsgenerator mit vordefinierten Wellenformen und beliebigem Generator
- Automotive-Testverfahren: LV123, LV124, LV148-Konformität
- Batterie-Testmodus, Batterie- und Brennstoffzellen-Simulation, MPPT-Photovoltaik-Tests (EN 50530)
- Master-Slave und Share-Bus für Systeme bis zu 64 Einheiten (1920 kW Gesamt)
- Umfangreiche Schnittstellenoptionen: USB, Ethernet, Analog, CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus
Anwendungen
- Hochleistungs-Batterietests für Elektrofahrzeuge und Energiespeicherung
- On-Board-Charger (OBC)-Entwicklung und Validierung
- Batterie-Modul- und Pack-Charakterisierung
- Zustand-der-Gesundheit (SOH)-Bewertung für Batterie-Wiederverwendung und Recycling
- Brennstoffzellen-Stack- und System-Tests
- Solar-Wechselrichter- und Photovoltaik-System-Simulation
- Hochstrom-Lasttests und Langzeitbeständigkeit-Validierung
- Multi-Einheits-Systeme bis zu 1920 kW für Industrie-Batterieanlagen
Technische Daten
| Maximum Power | 30 kW |
| Output Voltage | 80 V |
| Output Current | 1000 A |
| Input Voltage | 208-480 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 4U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 500-1,499 |
| Dimensions | 19x7x31" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 30,000-49,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.003-5 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 50-99.9 |
