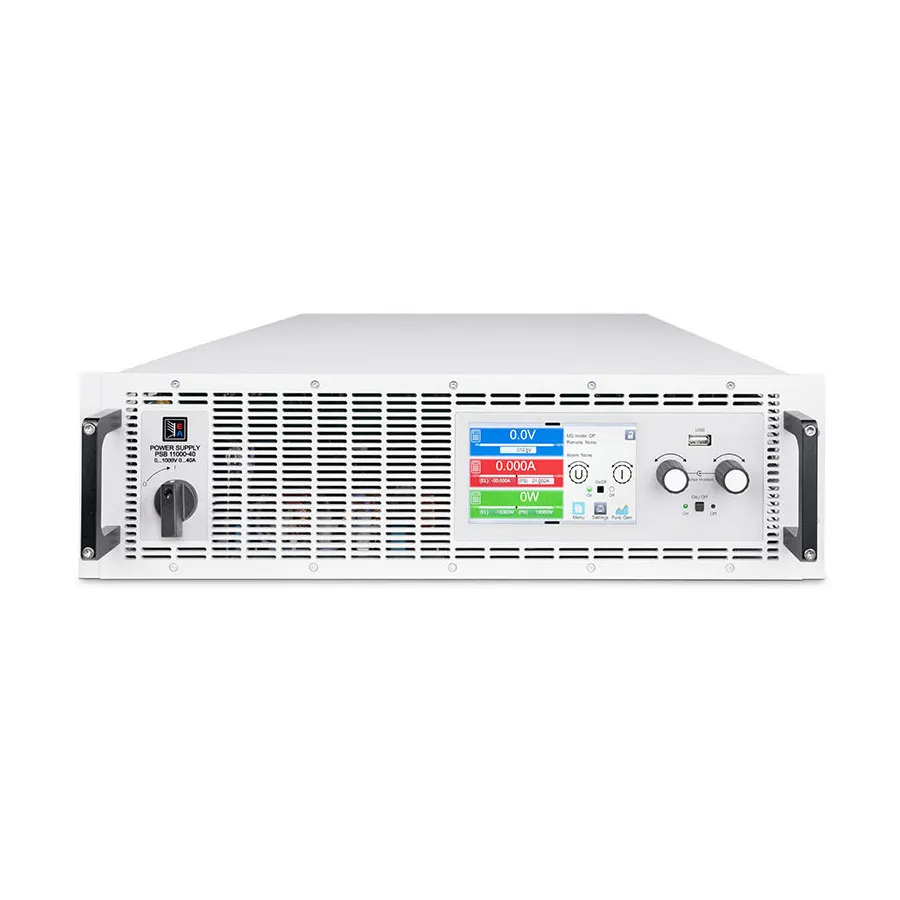

EA Elektro-Automatik EA-PSB 10360-40 3U bidirektionale DC-Stromversorgung
EA Elektro-Automatik EA-PSB 10360-40 3U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 10360-40 3U bidirektionales DC-Netzteil mit 360V/40A Ausgang, 5000W Leistung und regenerativer Energierückgewinnung bis zu 96% Wirkungsgrad.
Produktdetails
| Modell | EA-PSB 10360-40 3U |
| Hersteller | EA Elektro-Automatik |
| Kategorie | Bidirektionale DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das EA Elektro-Automatik EA-PSB 10360-40 3U ist ein programmierbares bidirektionales DC-Netzteil mit Drehstrom-AC-Eingang (208–480V) für Industrie- und Laboranwendungen. Als Stromquelle und elektronische Last regeneriert es Energie mit bis zu 96% Wirkungsgrad zurück ins AC-Stromnetz und reduziert Betriebskosten und Wärmeerzeugung. Das 3U Rackmount-Design liefert bis zu 5000W DC-Ausgang bei 360V, 40A.
Diese hochleistungs-Einheit bietet ein 5-Zoll-Touch-Steuer-TFT-Display, 16-Bit-digitale Regelung mit wählbaren Regelgeschwindigkeiten und flexible Autoranging-Ausgangsstufen. Erweiterte Funktionen umfassen integrierte Funktionserzeugung, Batterie- und Brennstoffzellensimulation sowie Fotovoltaik-Systememulation. Mehrere Einheiten können mit dem Master-Slave-Bus parallelgeschaltet werden, um Systeme bis zu 15 kW pro Einheit und darüber hinaus aufzubauen.
Hauptmerkmale
- Bidirektionaler Betrieb: Quellen- und Lastmodi mit 2-Quadranten-Fähigkeit
- Regenerative Energierückgewinnung bis zu 96% Wirkungsgrad
- Ausgang: 360 VDC, 40 ADC, 5000W Maximum
- Drehstrom-AC-Eingang: 208–480V, ±10%
- Aktive Leistungsfaktorkorrektur (typisch 0,99)
- Hochleistungs-Ausgang: bis zu 15 kW pro Einheit
- Flexible Autoranging-Ausgangsstufen für konstante Leistungsbetrieb
- Regelungsmodi: CV, CC, CP, CR mit schnellem Übergang
- 5-Zoll Farb-TFT-Display mit intuitiver Touch-Steuerung
- Wählbare Regelgeschwindigkeit: Normal, Schnell, Langsam
- Integrierter Funktionsgenerator mit vordefinierten Wellenformen und Kurven
- Batterie-Testmodus und Brennstoffzellensimulation
- Fotovoltaik-(MPPT-)Simulation mit EN 50530 Standard
- Vordefinierte Automobiltest-Verfahren (LV123, LV124, LV148)
- Kommunikation: SCPI, ModBus, LabVIEW, IVI mit USB und Ethernet
- 16-Bit ADC/DAC digitale Regelung mit hoher Auflösung
- Galvanisch isolierter Share-Bus und Master-Slave-Bus für Parallelbetrieb
Anwendungen
- Industrie-Stromversorgungsprüfung und Qualitätssicherung
- Simulation elektronischer Lasten und Gerätevalidierung
- Batteriecharakterisierung und Zustandsprüfung
- Entwicklung und Prüfung von Systemen für erneuerbare Energien
- Validierung von Automobilstrombahnen
- Entwicklung von Drehstrom-AC-Verteilungssystemen
Zugehöriges Zubehör
- 1 × Bidirektionales Stromversorgungsgerät
- 2 × Fernmess-Stecker
- 1 × 1,8 m USB-Kabel
- 1 × Satz DC-Anschlussabdeckungen
- 1 × Abdeckung für Messleitungsanschluss
- 1 × USB-Stick mit Dokumentation und Software
- 1 × AC-Stecker (Klemmentyp)
- 1 × Satz zur Spannungsentlastung von AC-Kabeln
Technische Daten
| Maximum Power | 5 kW |
| Output Voltage | 360 V |
| Output Current | 40 A |
| Input Voltage | 208-480 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 3U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 30-49.9 |
| Dimensions | 19 x 5.25 x 30.6" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 5,000-9,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.3-520 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 300-499 |
