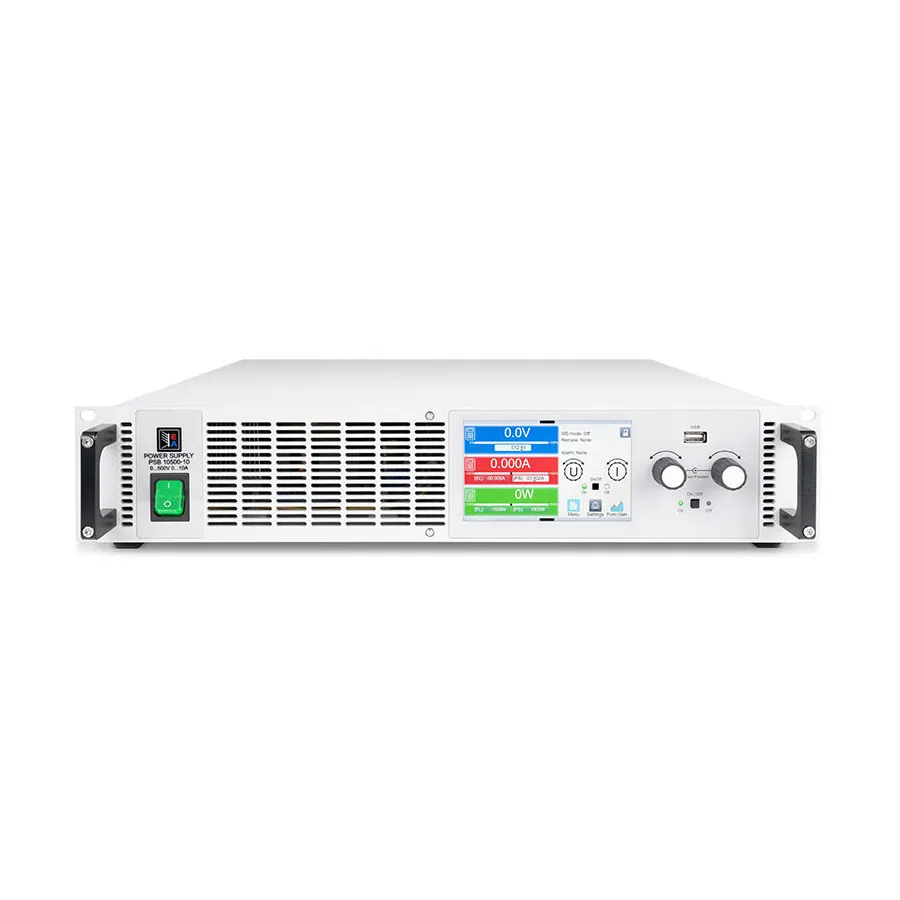

EA Elektro-Automatik EA-PSB 10360-30 2U bidirektionale DC-Stromversorgung
EA Elektro-Automatik EA-PSB 10360-30 2U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 10360-30 2U bidirektionales DC-Netzteil mit 360V/30A Ausgang, 3000W Leistung und regenerativer Energierückgewinnung bis zu 95% Wirkungsgrad.
Produktdetails
| Modell | EA-PSB 10360-30 2U |
| Hersteller | EA Elektro-Automatik |
| Kategorie | Bidirektionale DC-Stromversorgungen |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das EA Elektro-Automatik EA-PSB 10360-30 2U ist ein programmierbares bidirektionales DC-Netzteil, das sowohl als Quelle als auch als Last funktioniert. Im Lastmodus regeneriert das Gerät Energie mit bis zu 95% Wirkungsgrad zurück ins AC-Stromnetz und reduziert die Betriebskosten und Wärmeerzeugung. Der 2U Rackmount-Formfaktor unterstützt Einphasen-AC-Eingang (110–240V) und liefert bis zu 3000W DC-Ausgang bei 360V, 30A.
Diese Einheit ist mit erweiterten Funktionen ausgestattet, einschließlich eines 5-Zoll-Touch-Steuer-TFT-Displays, 16-Bit-digitaler Regelung und flexiblen Autoranging-Ausgangsstufen, die volle Leistung über breite Spannungs- und Strombereiche beibehalten. Mehrere Einheiten können mit dem integrierten Master-Slave-Bus parallelgeschaltet werden, um bis zu 64 Geräte für Systeme von über 1920 kW zu kombinieren.
Hauptmerkmale
- Bidirektionaler Betrieb: funktioniert als Stromversorgung und elektronische Last
- Regenerative Energierückgewinnung mit bis zu 95% Wirkungsgrad
- Ausgang: 360 VDC, 30 ADC, 3000W Maximum
- Einphasen-AC-Eingang: 110–240V, ±10%
- Aktive Leistungsfaktorkorrektur (typisch 0,99)
- Flexible Autoranging-Ausgangsstufen für konstante Leistungsbetrieb
- Regelungsmodi: CV (konstante Spannung), CC (konstanter Strom), CP (konstante Leistung), CR (konstanter Widerstand)
- 5-Zoll Farb-TFT-Display mit Touch-Steuer-Schnittstelle
- Integrierter Funktionsgenerator mit Sinus-, Dreieck-, Rechteck- und Trapez-Wellenformen
- Batterie- und Brennstoffzellensimulationsmodi
- Fotovoltaik-(MPPT-)Simulation mit EN 50530 Standard-Kurven
- Vordefinierte Automobiltest-Verfahren (LV123, LV124, LV148)
- Mehrere Kommunikationsschnittstellen: USB, Ethernet, SCPI, ModBus, LabVIEW, IVI
- 16-Bit ADC/DAC digitale Regelung mit wählbarer Regelgeschwindigkeit
- Galvanisch isolierter Share-Bus und Master-Slave-Bus für Parallelbetrieb
Anwendungen
- Elektronische Lasttests für Stromversorgungen und Batterieladegeräte
- Batterie- und Brennstoffzellen-Prüfung und -Charakterisierung
- Solarpanel und Fotovoltaik-System-Simulation
- Automobilisches Elektrosystem-Prüfung (LV123/LV124/LV148 Verfahren)
- Entwicklung und Validierung von DC-Stromverteilungssystemen
- Energieeffizienzstudien mit regenerativem Lastbetrieb
Zugehöriges Zubehör
- 1 × Bidirektionales Stromversorgungsgerät
- 2 × Fernmess-Stecker
- 1 × 1,8 m USB-Kabel
- 1 × Satz DC-Anschlussabdeckungen
- 1 × Abdeckung für Messleitungsanschluss
- 1 × USB-Stick mit Dokumentation und Software
- 1 × Kabelschelle zur Spannungsentlastung
Technische Daten
| Maximum Power | 3 kW |
| Output Voltage | 360 V |
| Output Current | 30 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 30-49.9 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 2,500-4,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.4-800 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 300-499 |
