Halbleiteranalysatoren

Halbleiteranalysatoren — auch Halbleiterparameter-Analysatoren oder Geräteanalysatoren genannt — sind spezialisierte Instrumente zur Charakterisierung des elektrischen Verhaltens von Halbleitergeräten einschließlich Transistoren, Dioden, MOSFETs, BJTs, Thyristoren und integrierten Schaltkreisen. Sie treiben präzise Spannungs- oder Stromreize an und messen die resultierende Reaktion, um charakteristische Kurven wie I-V-Diagramme (Strom-Spannung) und C-V-Diagramme (Kapazität-Spannung) zu erzeugen. Dies ermöglicht es Ingenieuren, Geräte-Parameter wie Schwellenspannung, Steilheit, Durchbruchspannung, Leckstrom und Durchlasswiderstand zu extrahieren.

Diese Systeme kombinieren Source-Measure-Units (SMUs), Pulsgeneratoren und hochauflösende Messhardware zu einer koordinierten Plattform, die sowohl DC- als auch gepulste Messungen durchführen kann. Gepulste Messungen sind kritisch für Leistungsgeräte und Laserdioden, bei denen thermische Effekte während der Charakterisierung minimiert werden müssen. Halbleiteranalysatoren werden häufig in der Geräte-Physik-Forschung, Prozessentwicklung und Produktionsqualitätssicherung in der Halbleiterfertigung eingesetzt.

Typische Anwendungen

I-V- und C-V-Charakterisierung von Transistoren, MOSFETs und Dioden in der Geräte-F&E
Schwellenspannungs-, Leckstrom- und Durchbruchcharakterisierung für die Prozessentwicklung
Gepulste I-V-Messung von Leistungshalbleitern und GaN/SiC-Geräten
Laserdiodencharakterisierung und LED-Charakterisierung mit gepulster Stromversorgung
Parametrisches Testen auf Wafer-Ebene in der Halbleiterfertigung
Zuverlässigkeits- und Fehleranalyse in der Luft- und Raumfahrt & Verteidigung und Automotivelektronik

Beliebte Marken

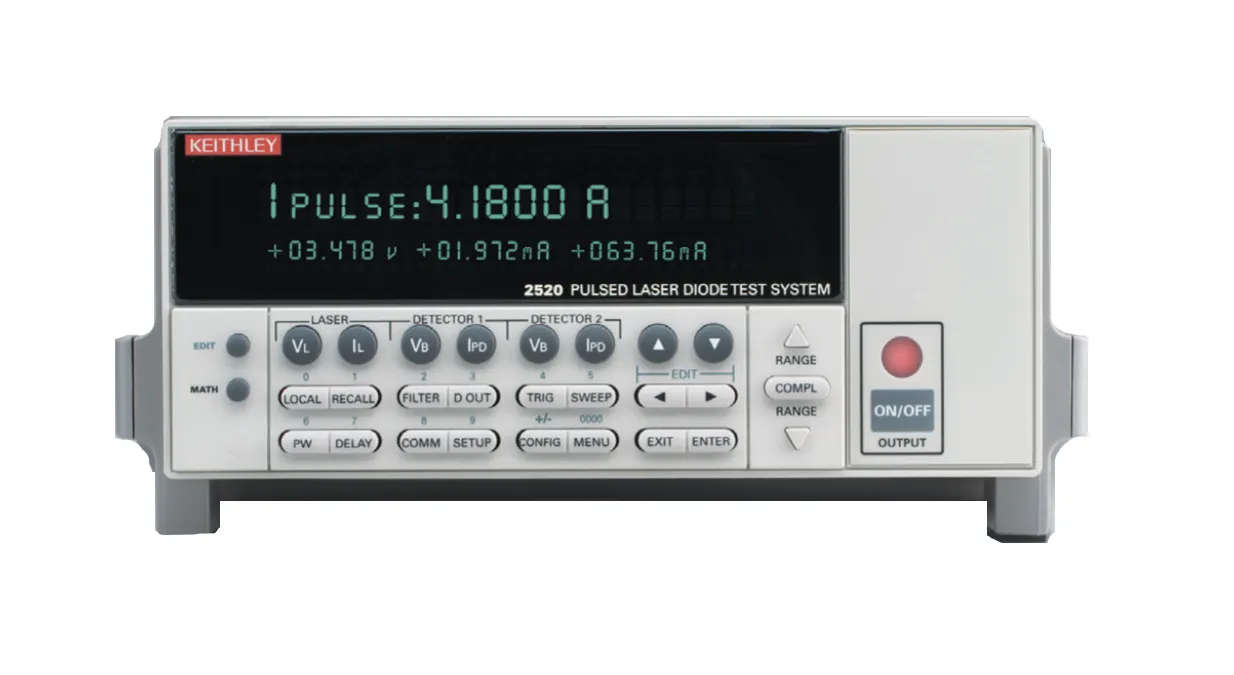

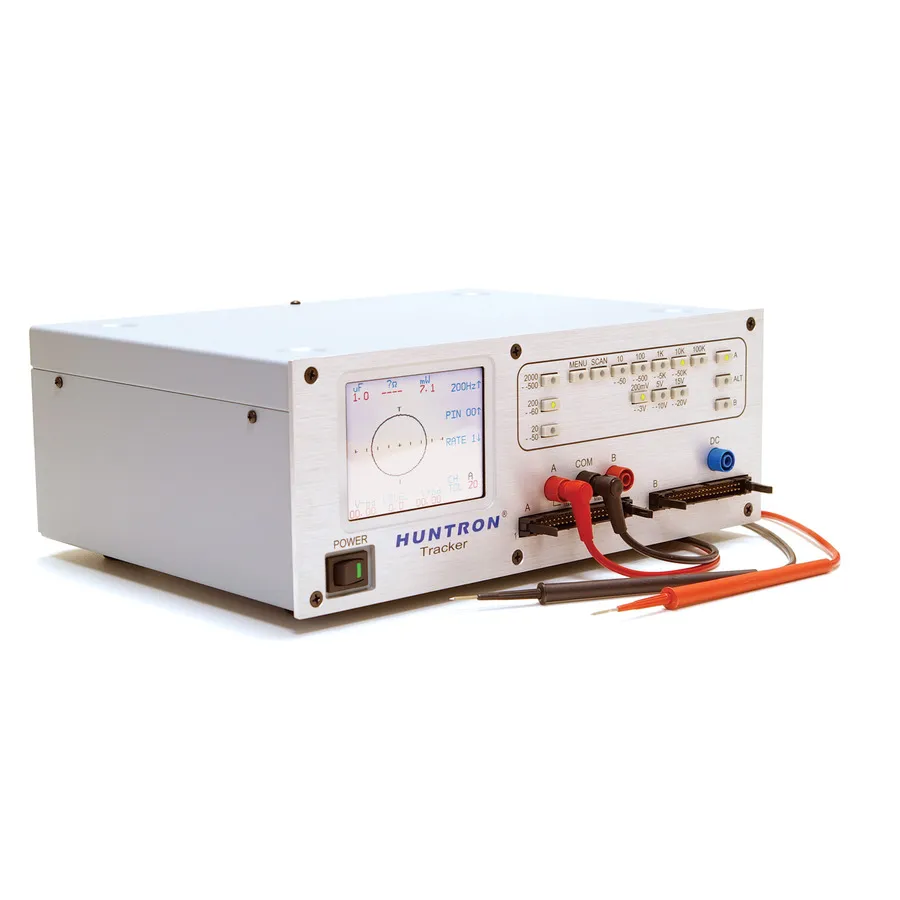

Keysight Technologies bietet den B1500A modularen Halbleitergeräte-Analysator, eine Benchmark-Plattform, die global in der Geräte-Physik und Prozess-F&E eingesetzt wird. Keithley (Teil von Tektronix) bietet die Serie 4200-SCS, die in Universitäts- und Industrieforschung weit verbreitet ist. Huntron spezialisiert sich auf Vergleichs-Halbleitertesttools für Wartungs- und Reparaturanwendungen.
