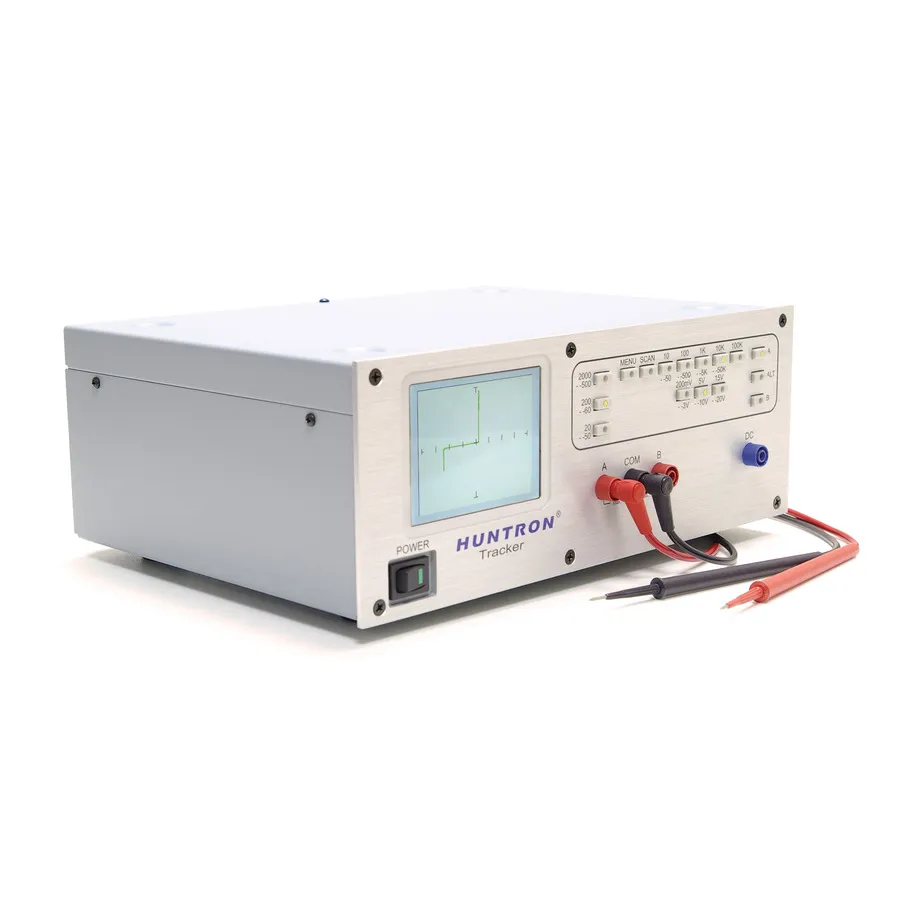

Huntron 99-0401 Tracker 2800

Übersicht

Das Huntron Tracker 2800 ist ein stromloser Geräte-Analyzer, der für die Fehlersuche und Fehlerbehebung auf Leiterplatten unter Verwendung der Analog-Signaturanalyse (ASA) entwickelt wurde. Diese bewährte Methode legt ein stromlimitiertes Wechselsignal über zwei Punkte einer Komponente an, um eine eindeutige Spannungs-Strom-Signatur zu erzeugen. Im Gegensatz zu herkömmlichen Testmethoden, die Leistung auf möglicherweise beschädigte Schaltungen anwenden, beseitigt der stromlose Ansatz des Tracker 2800 das Risiko weiterer Schäden. Es ist besonders für die Fehlersuche bei gemischten Analog-Digital-Schaltungskarten und zur Unterstützung automatisierter In-Circuit-Test-Systeme geeignet.

Hauptmerkmale

• 6 wählbare Spannungsbereiche: 200mV, 3V, 5V, 10V, 15V, 20V
• 9 wählbare Widerstandsbereiche: 10, 50, 100, 500 Ohm / 1, 5, 10, 50, 100 Kilohm
• 6 wählbare Frequenzoptionen: 20Hz, 50Hz, 60Hz, 200Hz, 500Hz, 2kHz
• Einstellbare DC-Spannungsquelle: 0–10VDC, 200mA Maximum (für Gated-Gerätetesten)
• Farbiges Touchscreen-Interface mit Vollbild-Signaturzoom
• In Huntron SigAssist integrierte Analyse-Engine
• Optionale Softwaresteuerung über Huntron Workstation
• Bananenstecker-Anschlüsse für A/B-Testkanäle und gemeinsame Referenz

Anwendungen

• Leiterplatte-Debugging und Komponenten-Level-Fehlerbehebung
• Stromlose Diagnose-Tests ohne Risiko von Sekundärschäden
• Unterstützungstool für automatisierte Huntron Access Prober Systeme
• Validierung verdächtiger Komponenten (Kondensatoren, Transistoren, Dioden, SCRs, Relais)
• Feldreparatur und Wartung komplexer Schaltungsbaugruppen

Enthaltenes Zubehör

• Handbuch (CD)
• Stromkabel
• Prüfleitungen (Mini-Haken)
• Probensatz (MP20)
