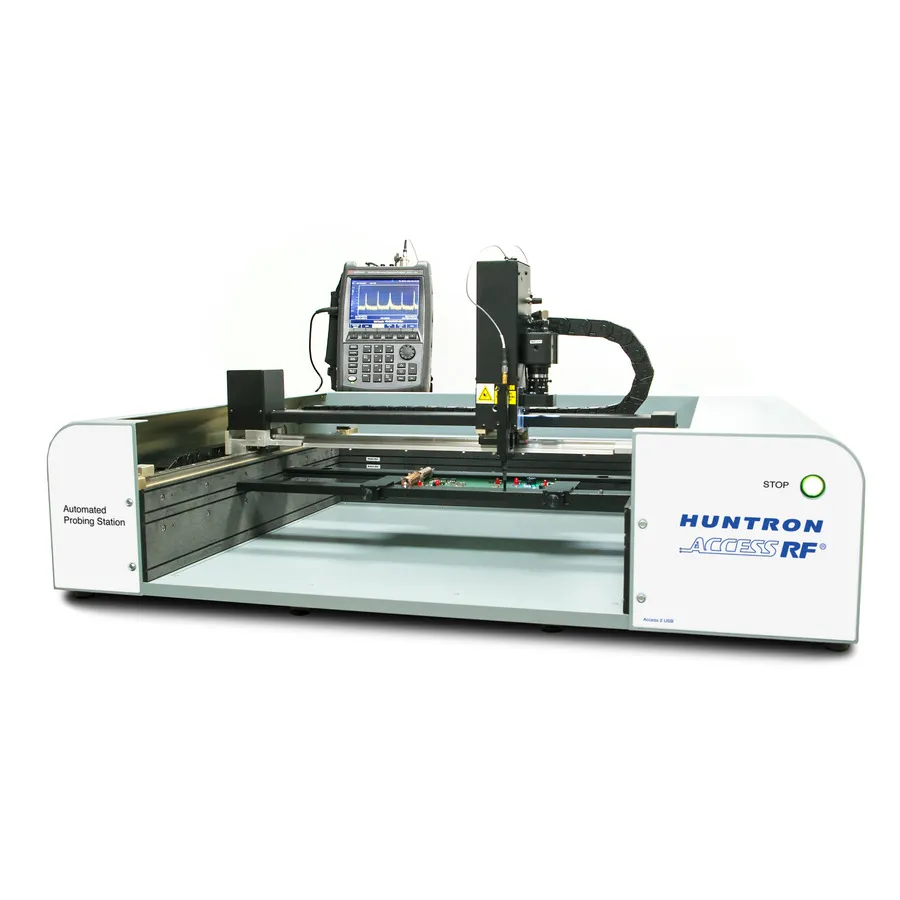

Huntron 99-0440 Access RF

Überblick

Das Huntron 99-0440 Access RF ist ein automatisiertes Roboter-Fliegensondesystem zur Charakterisierung von RF-Nahfeldsignalen auf Leiterplattenaufbauten. Im Gegensatz zu 99-0434 verfügt dieses Modell nicht über einen integrierten Spektrumanalysator, sondern ist für die Zusammenarbeit mit externen Keysight-Spektrumanalysatoren (Modelle N9935A oder N9938A) ausgelegt. Das System integriert sich mit einer einzelnen Testsondeneinheit und Langer RF-Nahfeldsondern unter der Kontrolle der Huntron Workstation.

Wichtige Merkmale

• Einzelne Testsondeneinheit mit 10-Mikrometer-Positionierungsgenauigkeit
• Maximale Prüffläche von 18,2 x 22,4 Zoll für mittlere bis große Leiterplattenaufbauten
• Fasst Komponenten bis zu 4 Zoll Höhe auf
• RF-Frequenzbereich von 100 kHz bis 3 GHz
• Ungefähre Testgeschwindigkeit von 40 Testpunkten pro Minute
• Kompatibel mit Keysight N9935A und N9938A Spektrumanalysatoren
• Automatische Sondenpositionierung eliminiert Positionierungsfehler und Dokumentationsbedarf
• Kosteneffektive offene Architektur für Design-, Fertigungs- und Serviceanwendungen

Anwendungen

• RF-Schaltungscharakterisierung und Validierung auf angetriebenen Leiterplattenaufbauten
• Automatisierte Signalintegritätsmessungen für Design-Verifizierung und Fertigungsprüfung
• Fehleranalyse im Service-Center und Felddiagnose
• Integration mit kundengewählten Spektrumanalysatoren für Flexibilität

Zubehör im Lieferumfang

• RF-Sonden und Sondenpositionierungs-Kit
• Huntron Workstation-Software und Dokumentation
• USB-Kabel, Stromkabel und Werkzeugsatz
• Befestigungszubehör für Leiterplatten
