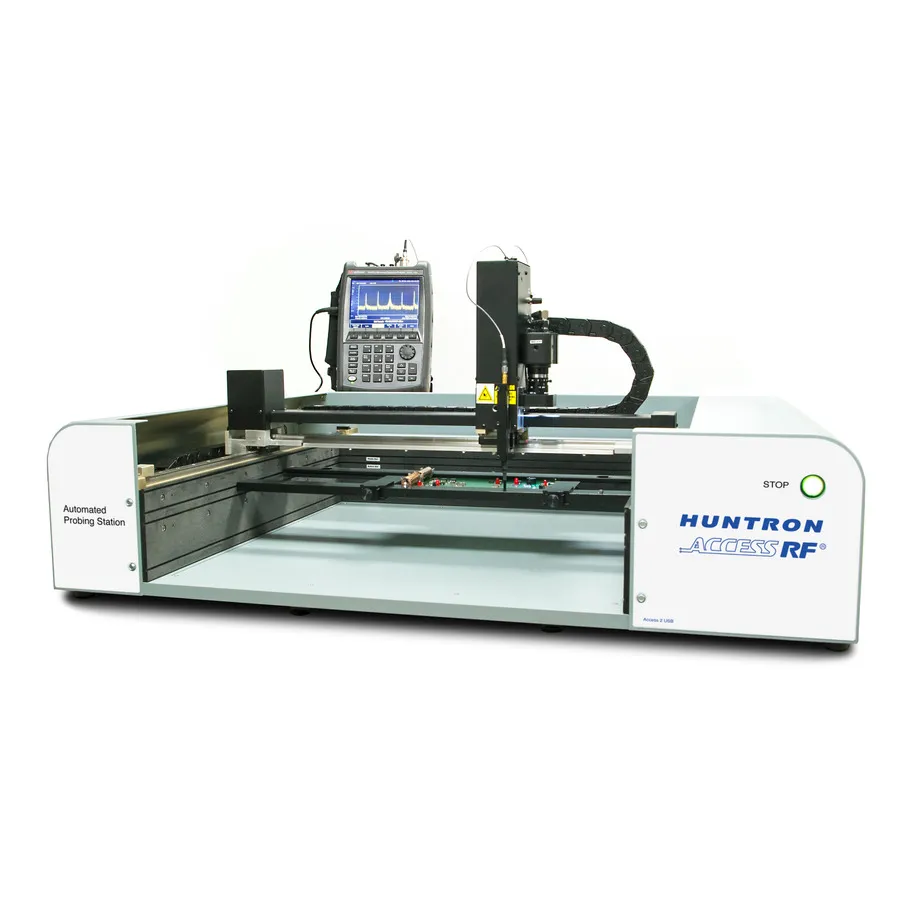

Huntron 99-0434 Access RF mit 9-GHz-Spektrumanalysator

Übersicht

Der Huntron 99-0434 Access RF ist ein automatisiertes Roboter-Flugmessprobersystem, das für die HF-Signalcharakterisierung im Nahfeld auf Schaltungsmodulbaugruppen konzipiert ist. Er integriert einen einzelnen Testkopf, einen Keysight 9-GHz-Spektrumanalysator und Langer HF-Nahfeld-Sonden unter einheitlicher Huntron Workstation Kontrolle. Dieses System ermöglicht präzise, wiederholbare HF-Messungen, die eine 10:1-Verbesserung der Messeeffizienz im Vergleich zu manuellen Sonden-Positionierungsmethoden bieten.

Hauptmerkmale

• Einzelner Testkopf mit 10-Mikrometer-Positioniergenauigkeit
• Maximale Untersuchungsfläche von 18,2 x 22,4 Zoll für mittlere bis große PCAs
• Unterstützt Komponenten bis zu 4 Zoll Höhe
• HF-Frequenzbereich von 100 kHz bis 3 GHz
• Ungefähre Testgeschwindigkeit von 40 Testpunkten pro Minute
• Integrierter Keysight 9-GHz-Spektrumanalysator für Echtzeit-Signalanalyse
• Automatisierte Sondenplatzierung eliminiert Positionierungsfehler und Dokumentationsbedarf
• Kosteneffektive offene Architektur für Design-, Herstellungs- und Serviceanwendungen

Anwendungen

• HF-Schaltungscharakterisierung und -validierung auf betriebenen PCAs
• Automatisierte Signalintegritätsmessungen für Designverifizierung und Fertigungstests
• Servicestandort-Fehleranalyse und Felddiagnostik

Enthaltenes Zubehör

• Keysight 9-GHz-Spektrumanalysator
• HF-Sonden und Langer Nahfeld-Sonden-Kit
• Huntron Workstation Software und Dokumentation
• USB-Kabel, Stromkabel und Werkzeugsatz
• Schaltungsmodul-Montagezubehör
