Logik-Sonden und Kabel

Logik-Sonden und Kabel sind Oszilloskop-Zubehör, das digitale Signale mit den Mixed-Signal-Oszilloskop (MSO)-Eingängen verbindet und die gleichzeitige Erfassung von Analog- und Digitalkanälen auf einer gemeinsamen Zeitachse ermöglicht. Im Gegensatz zu Analog-Sonden erfassen Logik-Sonden Signale bei definierten Logik-Schwellenwerten und stellen sie als zeitkorrelierte digitale Wellenformen dar, die neben Analogkanälen angezeigt werden. Dies ermöglicht es Ingenieuren, physisches Analogverhalten – wie Stromversorgungsrauschen oder Clock-Jitter – mit digitaler Busaktivität zu korrelieren, was Logik-Sonden unverzichtbar für die Embedded-System-Entwicklung und das Debugging digitaler Schaltungen macht.

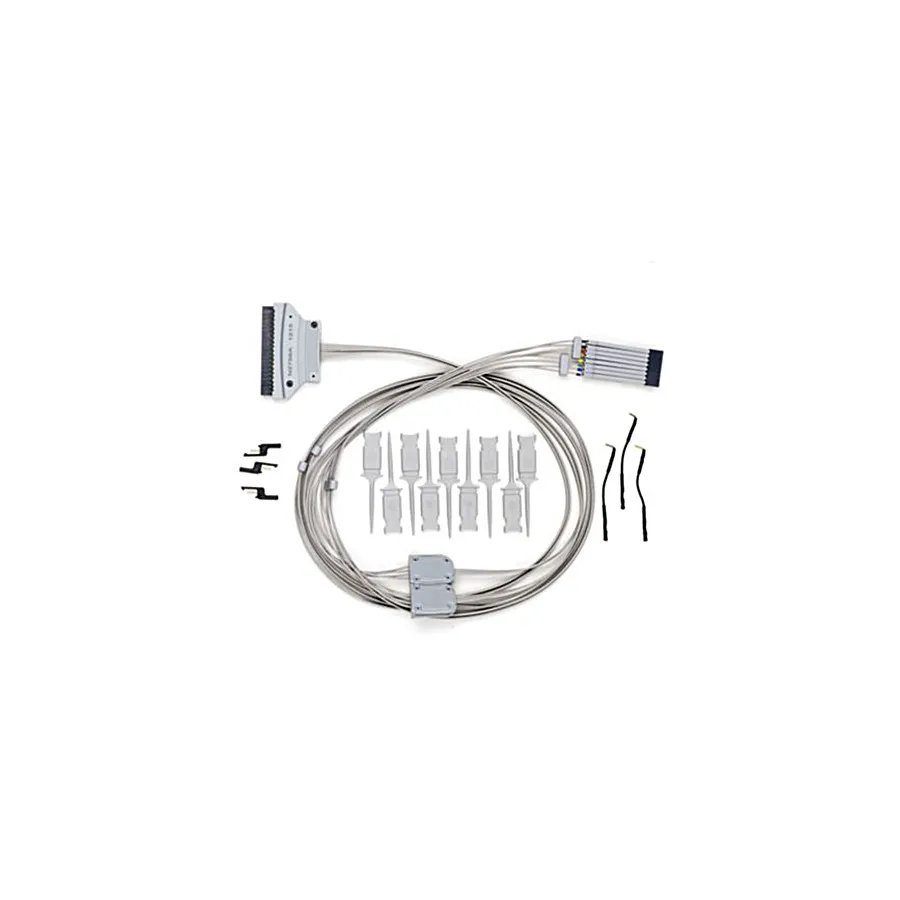

Logik-Sonden-Zubehör umfasst typischerweise mehrkanal-Flying-Lead-Kabel, Mictor-Stecker und Logik-Analyzer-Sondenkopfe, die an IC-Pins, Testpunkten oder Board-Headern angebracht werden. MSO-Upgrade-Kits von Keysight, wie das DSOX2MSO und DSOXPERFMSO, wandeln kompatible InfiniiVision-Oszilloskope in vollständige Mixed-Signal-Instrumente mit bis zu 16 Digitalkanälen um. Das GW Instek DS2-16LA-Modul bietet vergleichbare Funktionalität für ihre DS2000-Serien-Oszilloskope zu einem erschwinglichen Preis.

Typische Anwendungen

Embedded-Firmware-Debugging – Korrelation digitaler Busstatus mit Stromversorgungsverhalten und Taktsignalen während der Softwareausführung
Serielle Protokolldecoding – Erfassung und Decodierung von SPI, I2C, UART, CAN, LIN und anderen digitalen Bustransaktionen zur Protokollanalyse
FPGA- und CPLD-Entwicklung – Abprüfung interner Logik-Signale und Verifikation von Zustandsübergängen in komplexen digitalen Designs
PCB-Inbetriebnahme und Hardware-Validierung – gleichzeitige Überwachung mehrerer digitaler Steuer- und Datenleitungen während der Hardware-Inbetriebnahme
Timing-Analyse – Messung von Setup- und Hold-Zeiten, Ausbreitungsverzögerungen und Glitch-Erkennung auf digitalen Logik-Schnittstellen

Beliebte Marken

Keysight bietet MSO-Upgrade-Kits und Logik-Sonden-Zubehör für ihre InfiniiVision-Serie an, einschließlich Mictor-Sondenkopfe für hochdichte Stecker und Flying-Lead-Sätze für universelle digitale Sondierung. GW Instek bietet das DS2-16LA 16-Kanal-Logik-Analyzer-Modul für ihre Bench-Oszilloskope an und ermöglicht kostengünstige Mixed-Signal-Messung ohne separates Logik-Analyzer-Instrument.
