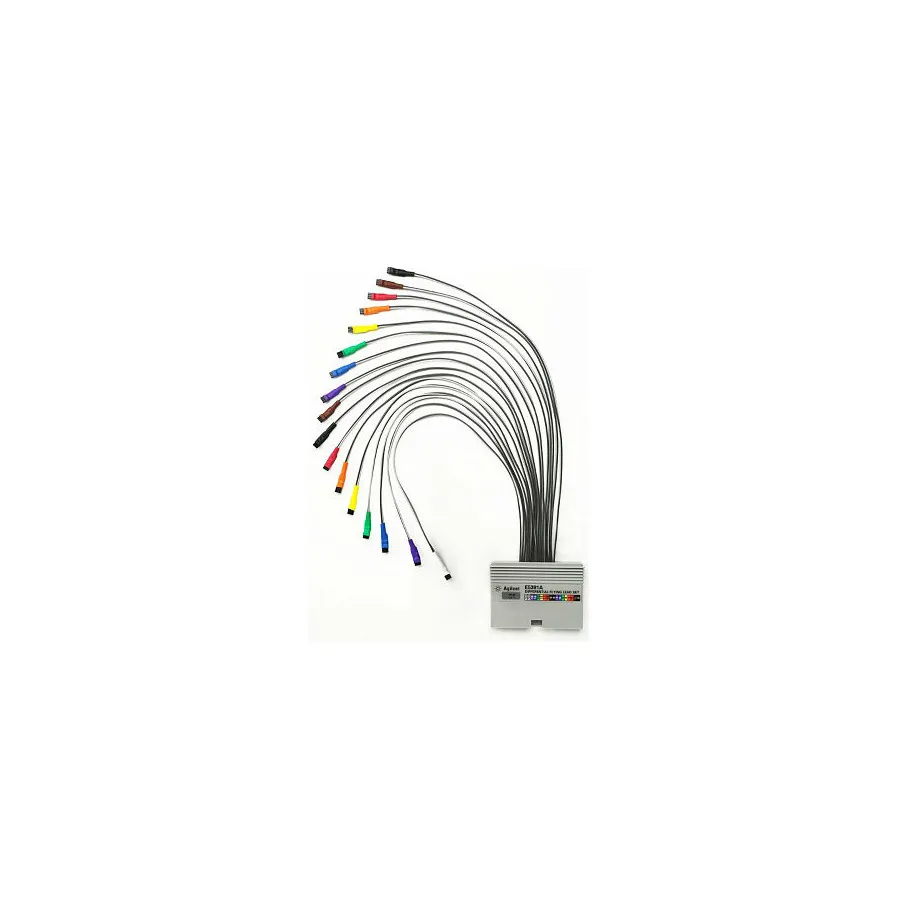

Keysight E5381B Differentielle Leitungssonden
Keysight E5381B Differential Flying Leads
Angebot anfragen
Die Keysight E5381B differentiellen Leitungssonden bieten 17-Kanal-Zugriff mit 0,9 pF Last, 1,5 Gb/s Datenrate und 200 mV Empfindlichkeit für flexible Messung.
Produktdetails
| Modell | E5381B |
| Hersteller | Keysight |
| Kategorie | Logik-Sonden und Kabel |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Keysight E5381B ist ein Leitungssondenset für Anwendungen, bei denen Messpunkte auf Ihrem Ziel verstreut sind oder bei denen ein Messpunkt nicht vorgesehen wurde. Diese Sonde ist mit einer Vielzahl von High-Performance-Zubehörteilen ausgestattet, mit denen Sie Signale von zufällig angeordneten Teilen auf Ihrem Ziel aufnehmen können und eine flexible Konnektivität zu IC-Pins, Spuren, Pads und Vias bieten.
Wichtigste Merkmale
- 17 Kanäle: 16 Single-Ended- oder differentielle Daten, 1 Single-Ended- oder differentielles Taktsignal
- Äquivalente Lastkapazität von 0,9 pF
- Maximale Datenrate von 1,5 Gb/s
- Minimale Signalamplitude Vmax-Vmin von 200 mV
- Flexible Konnektivität zu IC-Pins, Spuren, Pads und Vias
- Direkter Ersatz für E5381A
- Kompatibel mit 90-Pin-Stecker-Verbindern auf Logik-Analysatoren
Anwendungen
- Messung verstreuter Signalpunkte auf komplexen Leiterplatten
- Retrofitting von Testpunkten auf bestehenden Designs
- Signalerfassung von Oberflächenmontage-Komponenten
- Debugging und Validierung hochfrequenter digitaler Schaltungen
Technische Daten
| Number of Channels | 17 |
| Amplitude | 200 mV Vmax-Vmin |
| Input Capacitance | 0.9 pF |
