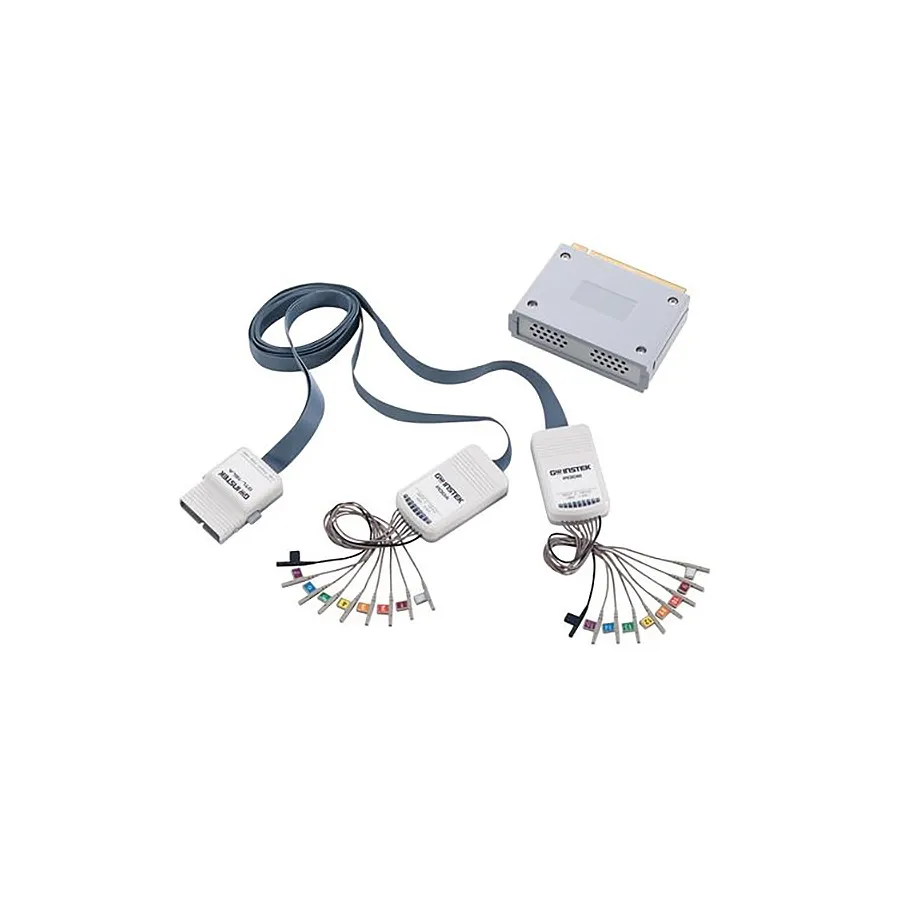

GW Instek DS2-16LA 16-Kanal-Logikanalysator-Modul
GW Instek DS2-16LA 16-Channel Logic Analyzer Module
Angebot anfragen
GW Instek DS2-16LA ist ein 16-Kanal-Logikanalysator-Modul mit 200MHz Bandbreite, 500MSa/s Abtastrate und Serienbus-Dekodierung (I2C, SPI, UART).
Produktdetails
| Modell | DS2-16LA |
| Hersteller | GW Instek |
| Kategorie | Logik-Sonden und Kabel |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das GW Instek DS2-16LA ist ein 16-Kanal-Logikanalysator-Modul, das jeden Oszilloskop der Reihe GDS-2000A in einen leistungsstarken Mixed Signal Oscilloscope (MSO) umwandelt. Es ermöglicht simultane Digital- und Analogsignalanalyse mit Serienbus-Dekodierungsfunktionen, wodurch Ingenieure Digital- und Analogwellenformen auf einem Display korrelieren können.
Hauptmerkmale
- 16 digitale Eingangskanäle (D15-D0) mit 200MHz Bandbreite
- 500MSa/s Abtastrate mit bis zu 2M Datenlänge pro Kanal
- Mehrere Schwellenoptionen: TTL, CMOS, ECL, PECL, benutzerdefiniert
- Benutzerdefinierer Schwellenbereich: ±10V mit ±100mV Genauigkeit
- Maximale Eingangsspannung: ±40V mit minimaler Schwingung von ±500mV
- Erweiterte Trigger-Typen: Edge, Pattern, Pulse Width, Serial Bus
- Serienbus-Dekodierung: I2C, SPI, UART-Protokolle unterstützt
- Feldinstallierbar mit Steck-Design
Anwendungen
- Embedded-System-Entwicklung und Debuggen
- Analyse von Serienbus-Kommunikationsprotokollen (I2C, SPI, UART)
- Fehlerbehebung von Mixed-Signal-Schaltungen
- FPGA- und Mikrokontroller-Verifizierung
- Echtzeit-Logik-Wellenform-Erfassung und Analyse
- Zeitkorrelierte Analog- und Digital-Signalanalyse
Technische Daten
| Number of Channels | 16 |
| Bandwidth | 200 MHz |
| Series | DS2 Series |
| Series Compatibility | GDS-2000A Series |
