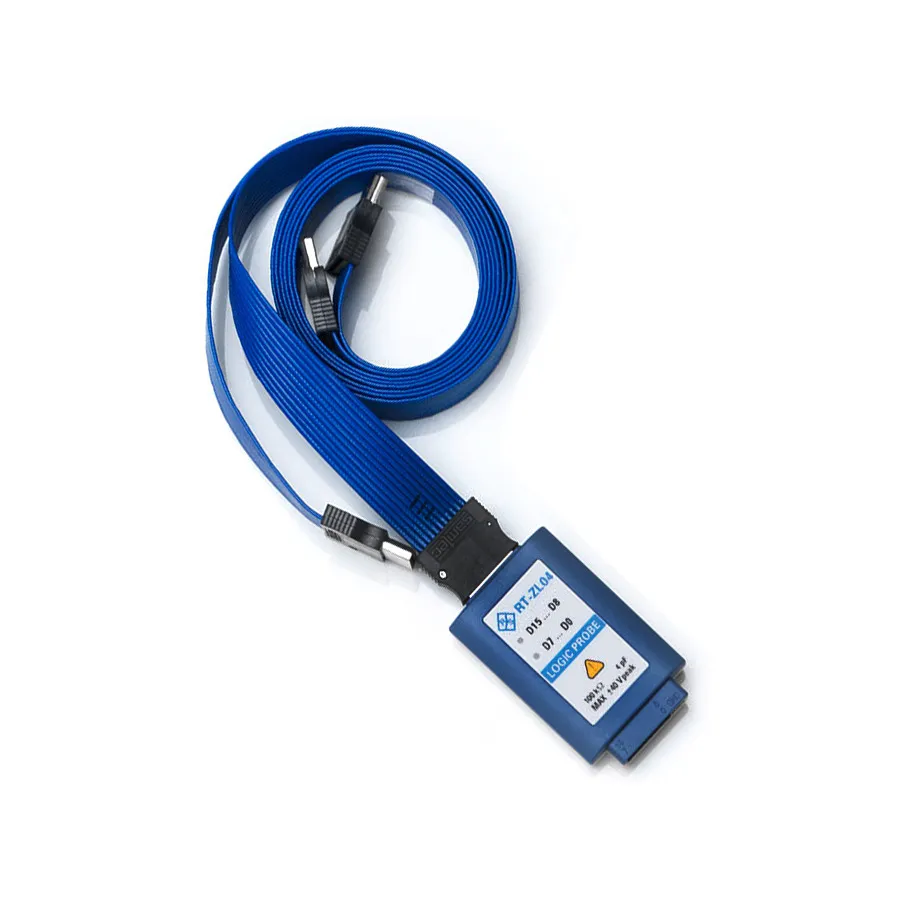

Rohde & Schwarz RT-ZL04 Logik-Sonde
Rohde & Schwarz RT-ZL04 Logic Probe
Angebot anfragen
Rohde & Schwarz RT-ZL04 8-Kanal-Logik-Sonde mit 400 MHz Bandbreite, 100 Kilohm Eingangsimpedanz und 1 m Messkabel.
Produktdetails
| Modell | RT-ZL04 |
| Hersteller | Rohde & Schwarz |
| Kategorie | Logik-Sonden und Kabel |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Das Rohde & Schwarz RT-ZL04 ist eine 8-Kanal-Logik-Sonde, die für die Hochgeschwindigkeits-Digitalsignalanalyse mit R&S-Oszilloskopen entwickelt wurde, einschließlich der MXO4 und RTO/RTE/RTM/RTH-Serie. Sie ermöglicht die gleichzeitige Erfassung und Analyse von bis zu 8 parallelen Digitalsignalen bis zu 400 MHz mit minimaler Schaltungsbelastung.
Hauptmerkmale
- 8 unabhängige Eingangskanäle (D0-D7) zur parallelen Signalüberwachung
- 400 MHz maximale Bandbreite für Hochgeschwindigkeits-Digitalerfassung
- 100 Kilohm Eingangsimpedanz mit 4 pF kapazitiver Belastung für minimale Schaltungsauswirkungen
- 1 Meter Sondenkabel mit R&S-Erweiterungsschnittstellenstecker
- RoHS-konform
Anwendungen
- Debugging von eingebetteten Systemen und Verifizierung von Mikrokontroller-Firmware
- Digitale Protokollanalyse und Zeitmessungen
- Logischer Zustandsüberwachung und Bussignalverifizierung
Technische Daten
| Number of Channels | 8 |
| Bandwidth | 400 MHz |
| Series | RT-Zxx Series |
| Alternate Product Number | 1333.0721.02 |
| Cable Length | 1 m |
| For Use With | RTM3000, RTA4000, RTH, RTE, RTO, RTP |
| Input Capacitance | 4 pF |
| Input Impedance | 100 kΩ |
| Maximum Input Voltage | 40 V |
| Operating Temperature | 0-45°C |
| Type | Logic Probe |
