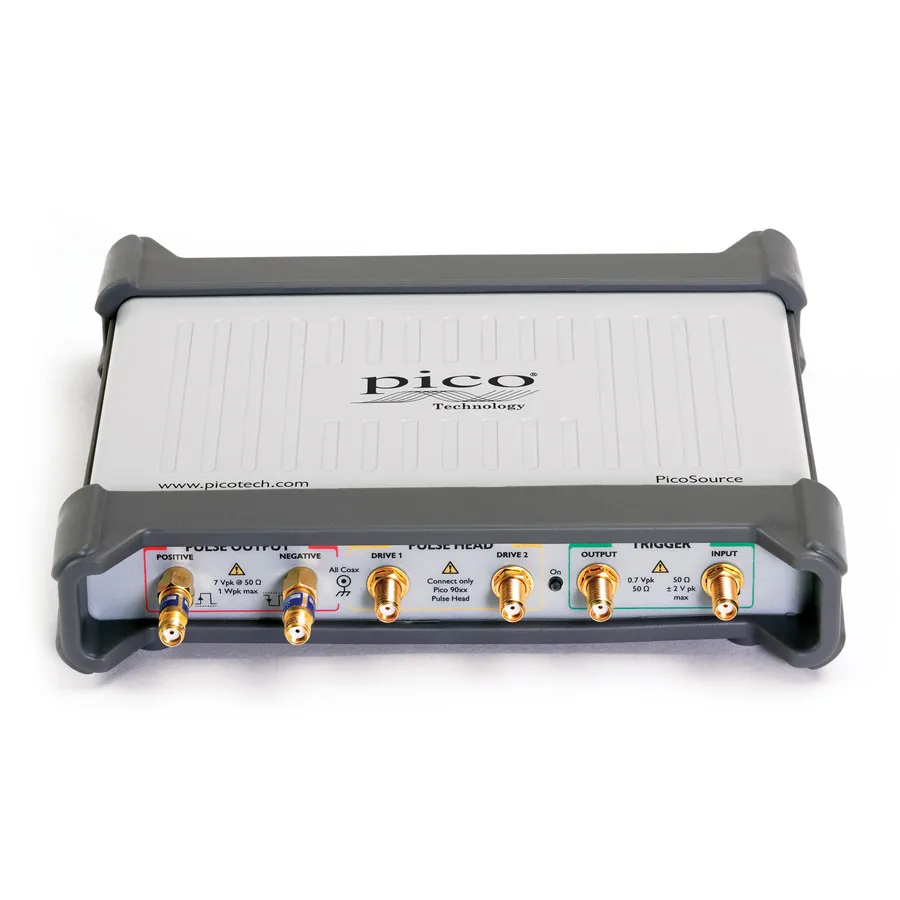

Pico Technology PG914 Pulsgenerator

Übersicht

Das Pico Technology PG914 ist ein tragbarer, USB-betriebener Pulsgenerator mit hybriden Tunneldioden-Pulsköpfen und integrierten Step-Recovery-Dioden-SMA-Ausgängen. Diese Hybridkonfiguration bietet maximale Flexibilität für spektrale und Zeit-Domain-Transmissions- und Reflektometriemessungen über ein breites Spektrum von Anwendungen und Frequenzbändern.

Hauptmerkmale

• Duale externe 50-Ohm-N(m)-Tunneldioden-Pulsköpfe (positiv und negativ)
• Duale integrierte 50-Ohm-SMA(f)-Step-Recovery-Dioden-Ausgänge
• Pulsfrequenz: 1 GHz Maximum
• Pulsbreite: 200 ns bis 4 Mikrosekunden einstellbar
• Interner Takt: 1 Mikrosekunde bis 1 Sekunde Periode einstellbar
• Tunneldioden-Übergangsdauer: < 40 ps
• SMA-Ausgangs-Übergangsdauer: < 60 ps einendig
• Tunneldioden-Ausgangsamplitude: Festgelegt 200 mV
• SMA-Ausgangsamplitude: 2,5 V bis 7 V variabel
• Timing-Deskew: ±500 ps (Tunneldioden), ±1 ns (SMA) in 1-ps-Schritten
• Jitter: Typisch 3,0 ps RMS relativ zu externem Trigger
• Mitgeliefert: 20-dB-10-GHz-SMA-Dämpfungsglieder
• USB 2.0 betrieben und gesteuert

Anwendungen

• Zeitbereichs-Reflektometrie (TDR) über mehrere Frequenzbänder
• Spektrale und Transmissionsmessungen
• Gigabit-Differentialverbindungstests (SATA, USB 3, HDMI, Ethernet)
• Multi-Kanal-Pulserzeugung und Synchronisierung
• Hochgeschwindigkeits-Schaltungscharakterisierung und Stresstests

Zubehör im Lieferumfang

• PicoSource PG900 Software-Disk
• Schnellstart-Anleitung
• Stromadapter AC zu DC (5 V DC bei 2 A, universelle Eingabe)
• USB 2.0-Kabel (1,8 m)
• PicoWrench HF-Kombinationszange
• Aufbewahrung und Transportetui
• Positiver 40-ps-Tunneldioden-Pulskopf (an Gerät angebracht)
• Negativer 40-ps-Tunneldioden-Pulskopf (an Gerät angebracht)
• TA172 12-GHz-N(f)-zu-SMA(m)-Adapter (2er-Pack)
• TA173 10-GHz-20-dB-SMA(m-f)-Dämpfungsglied (2er-Pack)
• 50-Ohm-Koaxial-SMA(m-m)-Puls-Antriebskabel 60 cm (2er-Pack)
