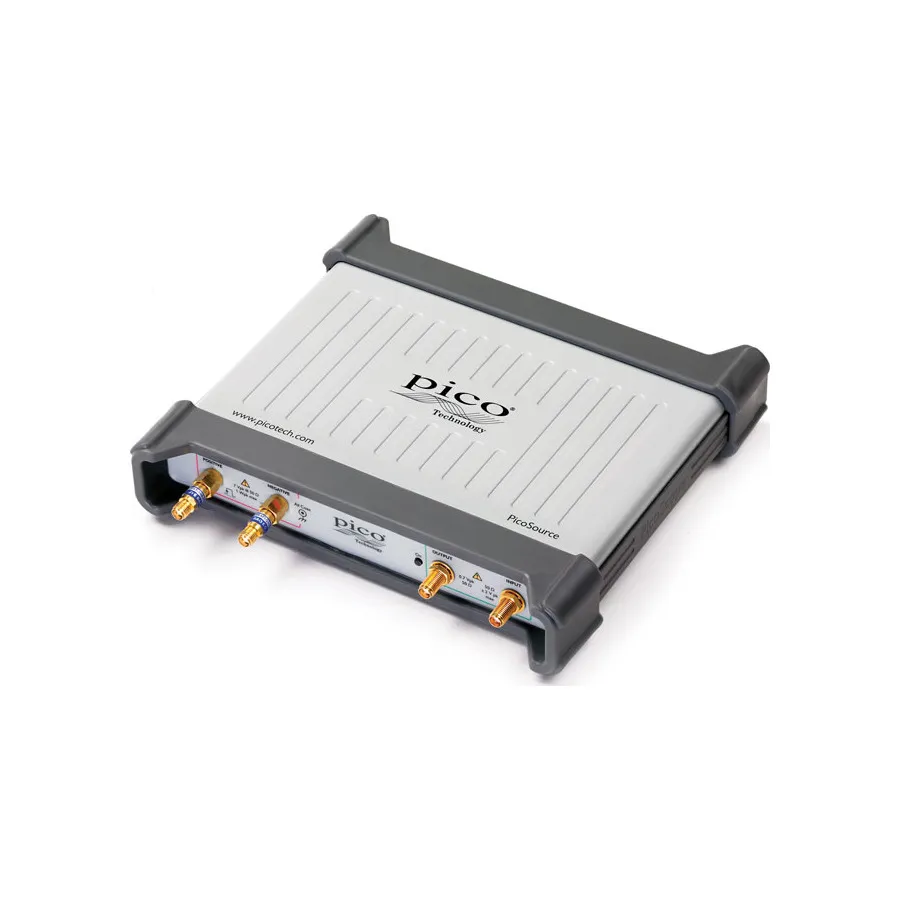

Pico Technology PG911 Pulsgenerator

Übersicht

Das Pico Technology PG911 ist ein tragbarer, USB-betriebener Pulsgenerator, der für spektrale und Zeit-Domain-Transmissions- und Reflektometriemessungen konzipiert ist. Es kombiniert eine Low-Jitter-Triggerung mit Differentialausgangsfähigkeit und internen Taktbetrieb für den eigenständigen Einsatz und ist ideal zur Charakterisierung von Gigabit-Differentialverbindungen und Systemen.

Hauptmerkmale

• Zwei für breite spektrale Inhalte optimierte Differentialausgänge
• Pulsfrequenz: 1 GHz Maximum
• Pulsbreite: 200 ns bis 4 Mikrosekunden einstellbar
• Interner Takt: 1 Mikrosekunde bis 1 Sekunde Periode einstellbar
• Integrierte 50 Ohm SMA(f) Step-Recovery-Dioden-Ausgänge
• Puls-Übergangsdauer: < 60 ps einendig
• Ausgangsamplitude: 2,5 V bis 7 V variabel
• Timing-Deskew: ±1 ns in 1-ps-Schritten
• Jitter: Typisch 3,0 ps RMS relativ zu externem Trigger
• Mitgeliefert: 20 dB 10-GHz-SMA(m-f)-Dämpfungsglieder
• USB 2.0 betrieben und gesteuert

Anwendungen

• Zeitbereichs-Reflektometrie (TDR)-Messungen
• Spektrale und Transmissionsmessungen
• Gigabit-Differentialverbindungstests (SATA, USB 3, HDMI, Ethernet)
• Schaltungscharakterisierung und Stresstests
• Oszilloskop-Triggering und Synchronisierung

Zubehör im Lieferumfang

• PicoSource PG900 Software-Disk
• Schnellstart-Anleitung
• Stromadapter AC zu DC (5 V DC bei 2 A, universelle Eingabe)
• USB 2.0-Kabel (1,8 m)
• PicoWrench HF-Kombinationszange
• Aufbewahrung und Transportetui
• TA173 10-GHz-20-dB-SMA(m-f)-Dämpfungsglied (2er-Pack)
