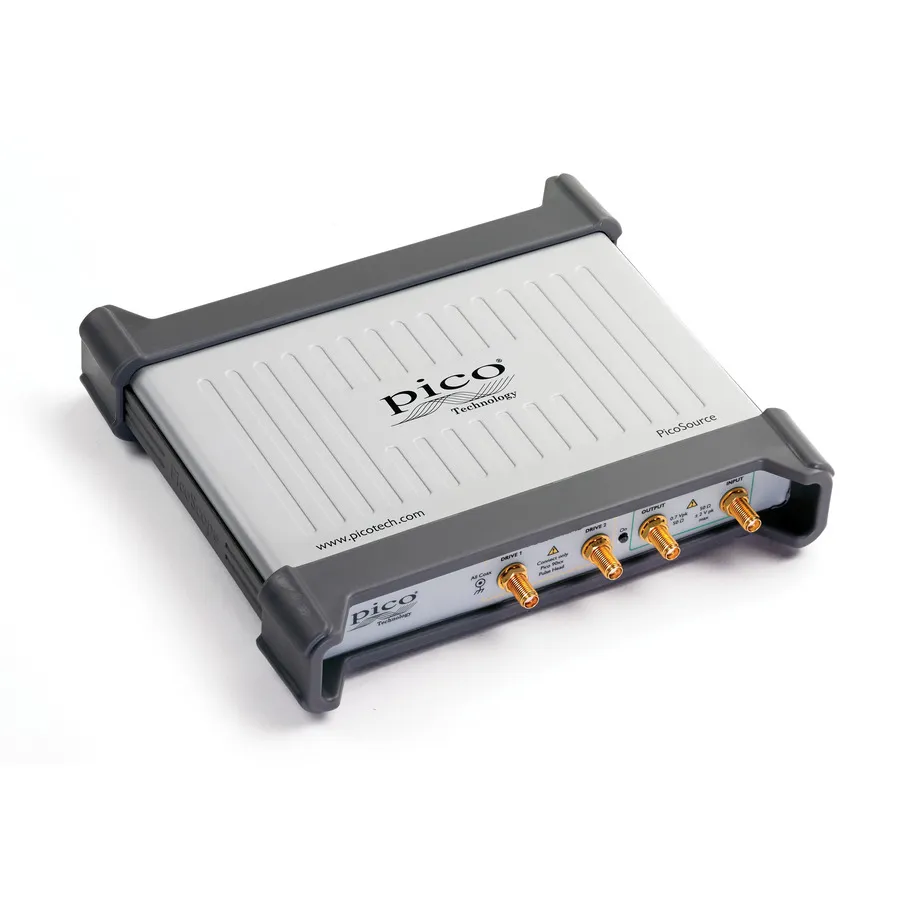

Pico Technology PG912 Pulsgenerator

Übersicht

Das Pico Technology PG912 ist ein tragbarer, USB-betriebener Pulsgenerator mit externen Tunneldioden-Pulsköpfen für ultra-schnelle Pulserzeugung. Er ist für spektrale und Zeit-Domain-Transmissions- und Reflektometriemessungen optimiert und bietet außergewöhnliche Übergangsdauer-Leistung zur Charakterisierung von hochgeschwindigen Differentialverbindungen und Systemen.

Hauptmerkmale

• Zwei externe 50-Ohm-N(m)-Tunneldioden-Pulsköpfe (positiv und negativ)
• Pulsfrequenz: 1 GHz Maximum
• Pulsbreite: 200 ns bis 4 Mikrosekunden einstellbar
• Interner Takt: 1 Mikrosekunde bis 1 Sekunde Periode einstellbar
• Puls-Übergangsdauer: < 40 ps (ultraschnell)
• Festgelegte Ausgangsamplitude: 200 mV
• Timing-Deskew: ±500 ps in 1-ps-Schritten
• Jitter: Typisch 3,0 ps RMS relativ zu externem Trigger
• Zwischen-Serien-N(f)–SMA(m)-Adapter enthalten
• USB 2.0 betrieben und gesteuert

Anwendungen

• Zeitbereichs-Reflektometrie (TDR)-Messungen
• Ultra-schnelle Pulserzeugung für Hochfrequenzanwendungen
• Gigabit-Differentialverbindungstests (SATA, USB 3, HDMI, Ethernet)
• Hochgeschwindigkeits-Schaltungscharakterisierung
• Oszilloskop-Triggering und Synchronisierung

Zubehör im Lieferumfang

• PicoSource PG900 Software-Disk
• Schnellstart-Anleitung
• Stromadapter AC zu DC (5 V DC bei 2 A, universelle Eingabe)
• USB 2.0-Kabel (1,8 m)
• PicoWrench HF-Kombinationszange
• Aufbewahrung und Transportetui
• Positiver 40-ps-Tunneldioden-Pulskopf (an Gerät angebracht)
• Negativer 40-ps-Tunneldioden-Pulskopf (an Gerät angebracht)
• TA172 12-GHz-N(f)-zu-SMA(m)-Adapter (2er-Pack)
• 50-Ohm-Koaxial-SMA(m-m)-Puls-Antriebskabel 60 cm (2er-Pack)
