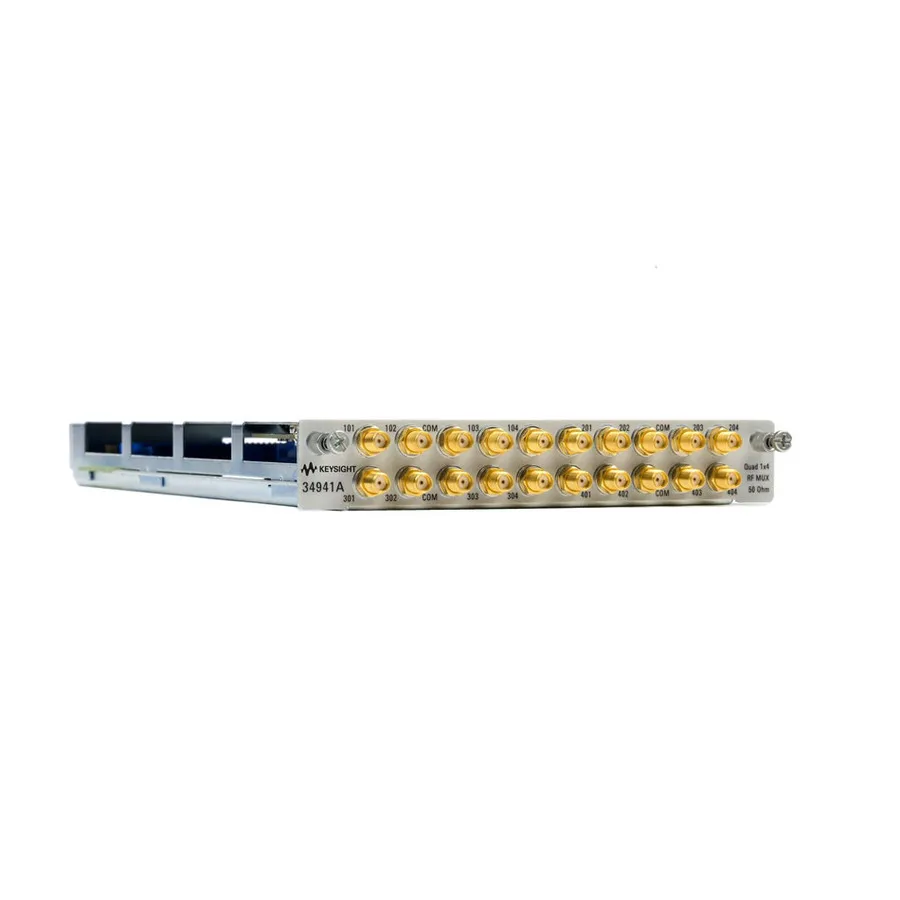

Keysight 34941A RF-Multiplexer-Modul
Keysight 34941A RF Multiplexer Module
Angebot anfragen
Keysight 34941A RF-Multiplexer mit Quad-1x4-Konfiguration für DC bis 3 GHz Anwendungen mit hoher Isolation und niederem VSWR für Signal-Umschaltung.
Produktdetails
| Modell | 34941A |
| Hersteller | Keysight |
| Kategorie | DAQ-Module und Karten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Keysight 34941A ist ein RF-Multiplexer-Modul für die 34980A Multifunction Switch/Measure Unit, entwickelt für bidirektionale Umschaltung von Test-Signalen von DC bis 3 GHz. Das Modul verfügt über vier unabhängige 1x4 RF-Multiplexer mit hoher Kanalisolation, niederem Insertionsverlust und niederem VSWR, um Messungen mit hohem dynamischen Bereich mit Oszilloskopen, Spektrumanalysatoren und anderer Instrumentation zu gewährleisten.
Hauptmerkmale
- Quad-4-Kanal-Konfiguration (vier unabhängige 1x4 Multiplexer)
- DC bis 3 GHz, 50 Ohm Charakteristische Impedanz
- 0,6 dB Insertionsverlust mit VSWR < 1,25
- Hohe Isolation zwischen Kanälen und Gehäuse
- 30V, 0,5A, 10W Schaltfähigkeit
- SMA-Anschlüsse für RF-Signal-Verbindungen
Anwendungen
- Multi-Kanal-RF-Signalweiterleitung und Messung
- Automatisierte RF/Mikrowellen-Testsysteme
- Signal-Umschaltung für Spektrumanalysatoren und Oszilloskope
- Kaskadbare Architektur für Systeme mit 97+ RF-Kanälen
Technische Daten
| 34941A | Quad 1x4 50Ohm0.6 dB3 GHz< 1.25 |
