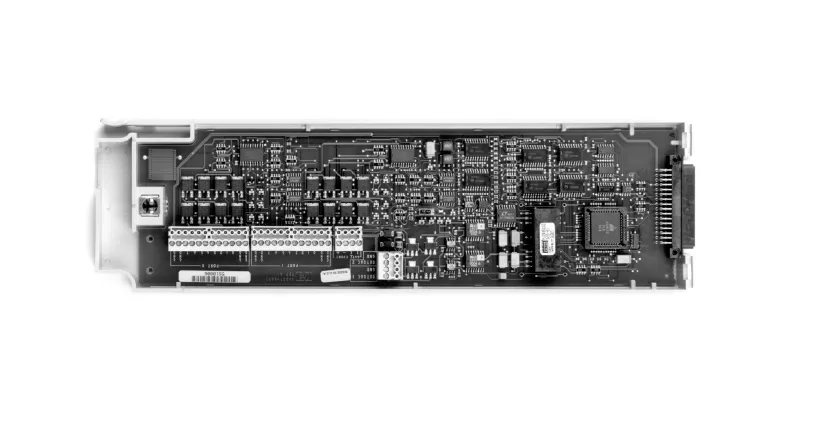

Keysight 34907A Multifunktionsmodul
Keysight 34907A Multifunction Module
Angebot anfragen
Das Keysight 34907A ist ein Multifunktionsmodul mit 16-Bit-Digital-E/A, 26-Bit-Ereigniszähler und zwei ±12V-Analogausgängen für umfassende Teststeuerung.
Produktdetails
| Modell | 34907A |
| Hersteller | Keysight |
| Kategorie | DAQ-Module und Karten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight 34907A ist ein Multifunktionsmodul für die 34970A/34972A Datenerfassungs-/Schaltanlage, das Digital-E/A-, Ereigniszähl- und Analogausgangs-Fähigkeiten kombiniert. Es bietet 16 Bits programmierbarer Digital-Ein-/Ausgänge, einen 100 kHz 26-Bit-Ereigniszähler und zwei ±12V-Analogausgänge für umfassende Steuerung und Überwachung in automatisierten Testsystemen.
Hauptmerkmale
- Zwei 8-Bit-Digital-Ein-/Ausgangs-Anschlüsse (16 Bits insgesamt)
- 26-Bit-Ereigniszähler mit 100 kHz Eingangsfrequenz und getakteter Summe
- Zwei ±12V-Analogausgänge mit 10 mA pro Kanal (40 mA Maximum insgesamt pro Rahmen)
- Offene-Abflusses-Digital-Ausgänge für externe Relais- und Solenoide-Steuerung
- Wählbarer Eingangsschwellenwert für Digital-Eingänge
- Kontinuierliche Alarm-Überwachung auf Digital- und Zähler-Eingängen
- Alarm-Bedingungen erfasst und protokolliert, auch zwischen Scans
Anwendungen
- Mikrowellen-Schalter- und Dämpfungs-Steuerung
- Solenoide- und Relais-Schaltung mit externen Stromversorgungen
- Ereigniszählung und Impuls-Akkumulation von Foto-Unterbrecher und Hall-Effekt-Sensoren
- Vorspannungs-Stromversorgung für Geräte-Charakterisierung
- Analog-Steuerungsprogrammierung von externer Ausrüstung
- Grenzspeicher- und Digital-Bus-Status-Überwachung
Technische Daten
| Digital Input/Ouput: | Use the digital outputs with an external power supply to control microwave switches and attenuators, solenoids, power relays, indicators, and more. Use the digital inputs to sense limit switch and digital bus status. There are no complex handshake modes; reads and writes are initiated either from the front panel or the bus. |
| Totalize Input: | Count events from devices like photo interrupters, limit switches, and Hall-effect sensors. It keeps an updated total which can be read via the front panel or programmatically at any time. With 26 bits of resolution, it can count events at full speed for nearly 45 minutes without an overflow. |
| Analog Output: | Use the two electronically calibrated analog outputs to source bias voltages to your device under test, to control your analog programmable power supplies, or use the outputs as setpoints for your control systems. The outputs are programmed directly in volts, either from the front panel or from the bus. |
| Module | TypeSpeed (ch/sec)Max VoltsMax AmpsBandwidthThermal OffsetComments |
| Model Number | Description |
| 34907A | Multifunction module |
