DAQ-Module und Karten
DAQ-Module und Karten
DAQ-Module und Karten sind die Stecker-in-Mess- und Schaltkomponenten, die die spezifischen Fähigkeiten von modularen Datenerfassungs- und Schaltsystemen definieren. Diese Module werden in DAQ-Basen und Schaltplattformen installiert und bieten gezielt Funktionen wie Multiplexing, Relaisschaltung, analoger Ausgang, digitale E/A, Zähler-/Zeitgeberfunktionen und spezialisierte Sensorschnittstellen für Thermoelemente, Widerstands-Thermometer und Dehnungsmessstreifen. Durch die Auswahl geeigneter Modulkombinationen können Ingenieure maßgeschneiderte Mehrkanal-Messlösungen für eine breite Palette von Test- und Messaufgaben innerhalb eines einzigen Gehäuses zusammenstellen und vermeiden damit die Kosten und Komplexität mehrerer eigenständiger Instrumente.

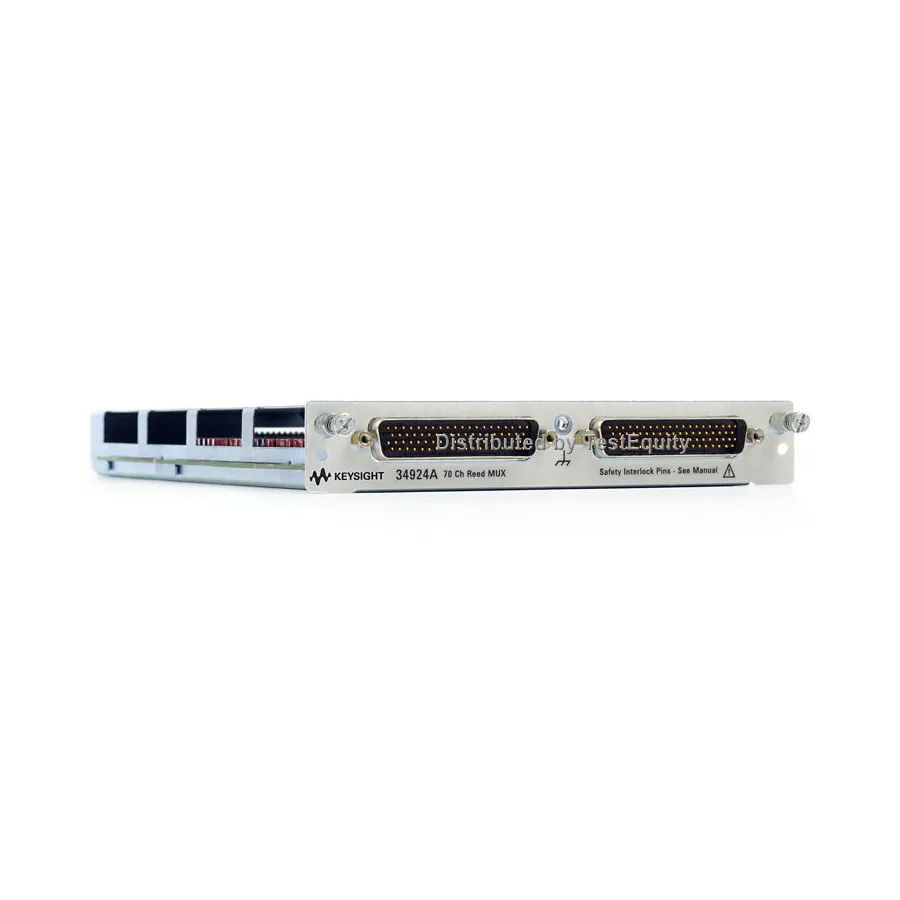

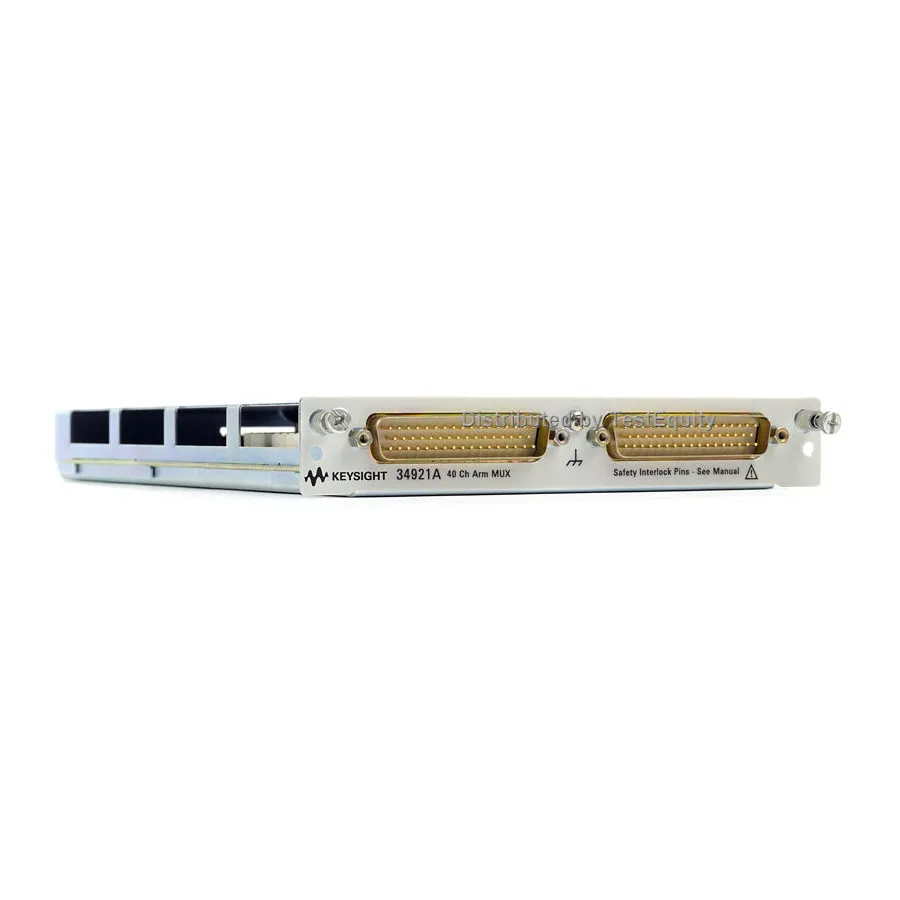

Die 34900er-Module von Keysight, die für die Plattformen 34970A, 34972A und 34980A konzipiert sind, stellen eine der am weitesten verbreiteten DAQ-Modulfamilien in der Industrie dar. Die Serie umfasst 20- und 40-Kanal-Anker- und Zungenschleifer-Multiplexer, Aktuator- und Universalschalter-Module, Multifunktions-E/A-Platinen mit analogem Ausgang, Zähler-/Zeitgeber und digitale E/A sowie hochdichte 40-Kanal-Analogeingabe-Module. Die Modulauswahl wird durch Signaltyp, Kanalanzahl, erforderliche Schaltgeschwindigkeit, Isolationsspannung und Relaislebensdaueranforderungen bestimmt.
Typische Anwendungen
- Hochkanal-Spannungs- und Temperatur-Scanning in thermischer Charakterisierung und Burn-In-Tests
- Relaisgestützte Signalvermittlung in automatisierten Funktionsprüf- und parametrischen Messsystemen
- Digitale E/A und Pulsenzählung für Prozesssteuerungsintegration und Ereignisüberwachung
- Analoger Stimulus-Ausgang für Stimulus-Response-Testkonfigurationen mit geschlossener Schleife
- Vierdraht-Widerstandsmessung über mehrere DUT-Kanäle in der Produktionsprüfung
Beliebte Marken
Keysight bietet das umfassendste DAQ-Modul-Ökosystem mit 34900er-Serien-Karten, die Multiplexer, Aktuatoren und Multifunktions-E/A für die 34970A und 34980A Plattformen abdecken. National Instruments (NI) bietet eine breite Palette von PXI- und CompactDAQ-Modulen, die hochgeschwindigkeits-Analogeingaben, digitale E/A und Zählerfunktionen unterstützen. Keithley beliefert Schaltkarten, die mit seinen 700er-Serien-Scanner-Basen kompatibel sind, für Präzisions-Niederpegel-Messanwendungen.
