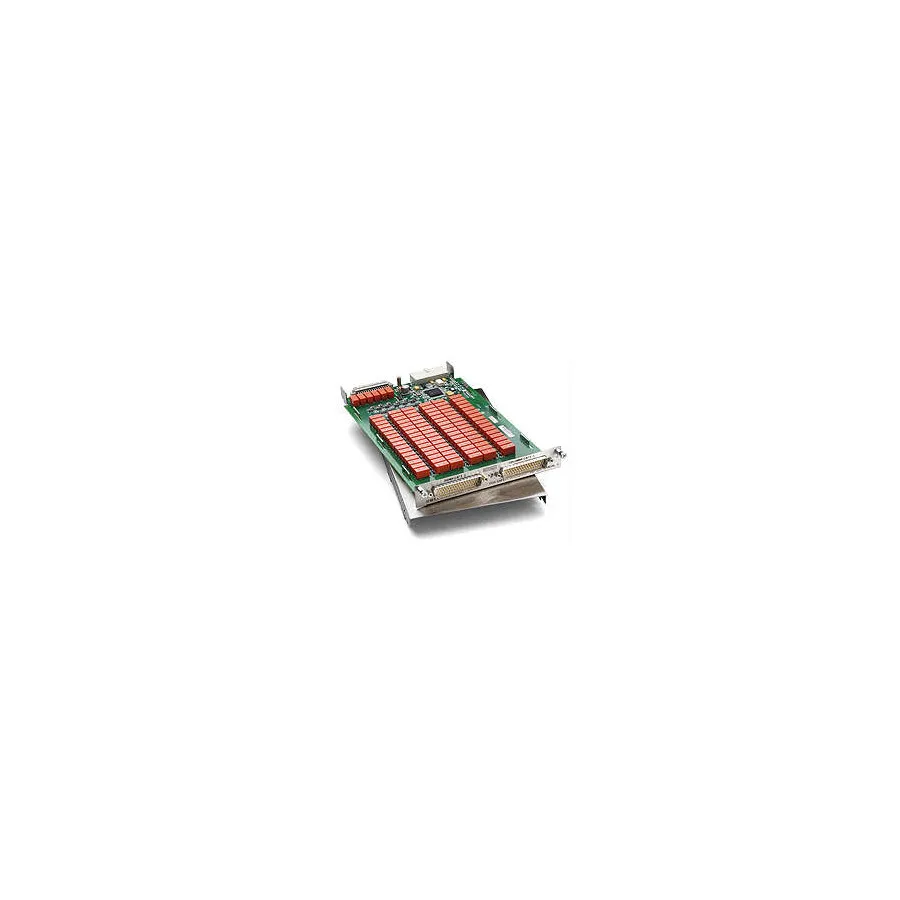

Keithley 3730 Hochdichte-Matrix-Karte
Keithley 3730 High-Density Matrix Card
Angebot anfragen
Keithley 3730 ist eine Hochdichte-6×16-Matrix-Karte mit 96 differentiellen Kanälen für das 3700A-System, die 1-A/300-V-Relais-Schaltung und Spalten-Erweiterung unterstützt.
Produktdetails
| Modell | 3730 |
| Hersteller | Keithley |
| Kategorie | DAQ-Module und Karten |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Keithley 3730 ist eine Hochdichte-Matrix-Karte für das Series 3700A-Gehäuse-System. Sie bietet eine 6-Zeilen-mal-16-Spalten-Matrix-Konfiguration mit 96 differentiellen Kanälen, die es jeder Zeile ermöglicht, sich mit bis zu 16 verschiedenen zu testenden Geräten (DUTs) zu verbinden. Die Karte verwendet verriegelnde elektromechanische Relais mit 2-Pol-Form-A-Kontakten mit einer Nennleistung von 300 V und 1 A.
Hauptmerkmale
- 6×16-Matrix-Konfiguration mit 96 differentiellen Kanälen
- Verriegelnde elektromechanische Relais für zuverlässiges Schalten
- 300 V, 1 A Schalt-Kapazität mit 60 Ω, 125 VA Leistungsbehandlung
- Analog-Backplane-Verbindungs-Relais ermöglichen Spalten-Erweiterung
- Unterstützung für bis zu 6×96-Matrix innerhalb eines einzigen 3706A-Gehäuses
- Zwei 50-polige D-Sub-Konnektoren für Signalverbindungen
- Optionale Schraubklemmen-Verbindungen über 3730-ST-Zubehör
- Niedrige Offset-Spezifikationen: 2 µV und 100 pA für präzise Messungen
- Relais-Schaltzustände im onboard-Speicher gespeichert
Anwendungen
- Mehrkanal-Schaltung und Signalrouting in Test-Systemen
- Automatisierte Produktionstests mit mehreren zu testenden Geräten
- Labor-Messsysteme, die hohe Kanal-Dichte erfordern
- Datenerfassung mit Matrix-Schalt-Konfiguration
Technische Daten
| Series | 3700 Series |
| Connector Type | Two 50-pin male D-sub connectors |
| Maximum Current | 1 A |
| Maximum Power | 60 W |
| Maximum Voltage | 300 V |
| Number of Channels | 96 Channels |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 0-70% |
| Series Compatibility | 3700 Series |
| Special Features | Columns can be expanded through the backplane orisolated by relays |
