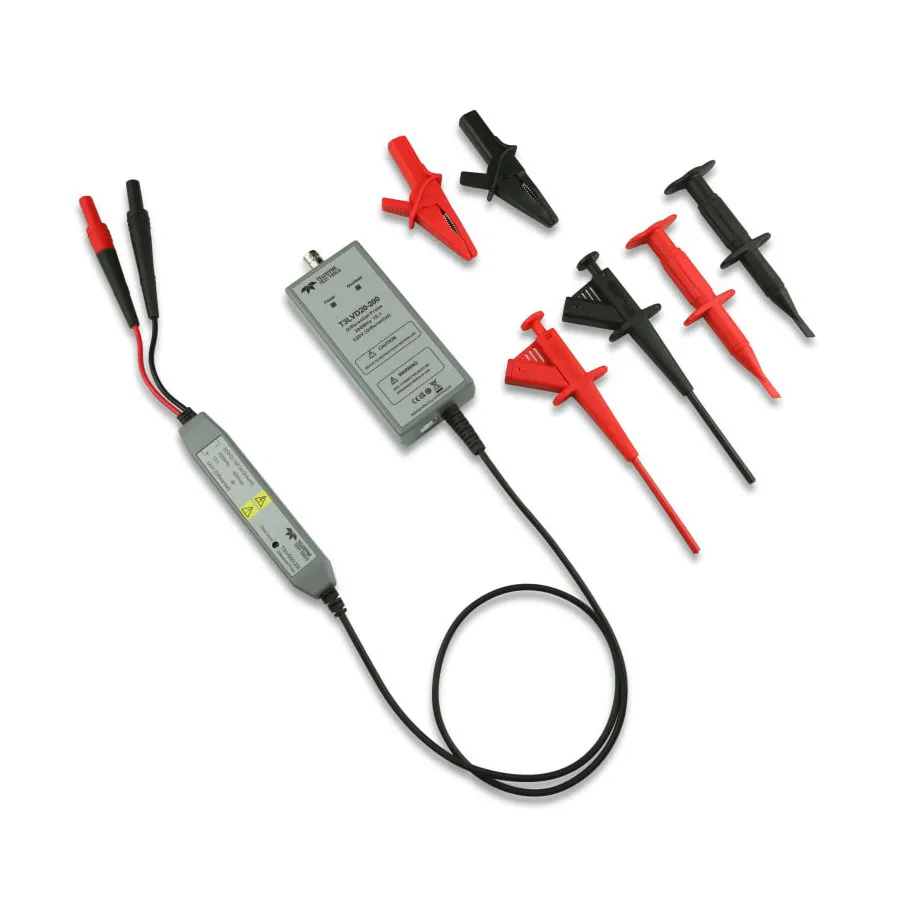

Teledyne LeCroy T3LVD20-200 Aktive Niederspannungs-Differenzialsonde
Teledyne LeCroy T3LVD20-200 Low-Voltage Active Differential Probe
Angebot anfragen
Aktive Niederspannungs-Differenzialsonde mit 200 MHz Bandbreite und ±20 V Differenzeingangsspannung für präzise Oszilloskop-Messungen schwacher Signale.
Produktdetails
| Modell | T3LVD20-200 |
| Hersteller | Teledyne LeCroy |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Teledyne LeCroy T3LVD20-200 ist eine aktive Niederspannungs-Differenzialsonde, die zur Messung schwacher Differenzsignale auf Oszilloskopen entwickelt wurde. Mit einer Bandbreite von 200 MHz und 1 MΩ Eingangswiderstand bietet sie genaue Messungen von Differenzsignalen bei minimaler Schaltungsbelastung.
Wichtige Funktionen
- 200 MHz Bandbreite für Hochfrequenzsignalmessung
- Differenzsignal-Eingabebereich von ±20 V (DC + Peak AC)
- Abschwächungsverhältnis 10:1 für flexible Messskalierung
- Hoher Differenzeingangswiderstand von 1 MΩ zur Minimierung der Schaltungsbelastung
- Niedrige Eingabekapazität von 3,5 pF für reduzierte Signalverzerrung
Anwendungen
- Differenzialsignalmessung in Niederspannungsschaltungen
- Hochfrequenzsignalanalyse in digitalen und analogen Systemen
- Raucharme Messung empfindlicher analoger Schaltungen
Technische Daten
| Bandwidth | 200 MHz |
| Attenuation | 10X |
| Input Capacitance | 3.5 pF |
| Maximum Input Voltage | 60 V |
| Input Impedance | 1 MΩ |
| Interface | BNC |
| Cable Length | 1 m |
| Series | T3LVD Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 1.7 ns |
| Type | Differential Probe |
| Warranty | 1 Year |
