Pico Technology AD2201 Aktive Differentialsonde

Übersicht

Das Pico Technology AD2201 ist eine 200 MHz Bandbreite aktive Differentialsonde für Hochgeschwindigkeits-Messanwendungen, die sichere und genaue Differentialspannungsmessungen erfordern. Diese Sonde erweitert die Funktionalität von Standard-Single-Ended-Eingangs-Oszilloskopen und ermöglicht die Messung von Differenzialsignalen mit einem ±20 V Differenzbereich und einem Common-Mode-Bereich von bis zu ±60 V DC + AC-Spitzenwert. Die umgestaltete Sonde bietet verbesserte Stromversorgungsoptionen mit Inline-Batteriemodul und integrierter 5 V USB-Stromversorgung für die Verwendung mit Standard-USB-Ladegeräten.

Hauptmerkmale

• 200 MHz Bandbreite zur schnellen Signalerfassung
• 10:1 Dämpfungsverhältnis
• DC-Genauigkeit (Verstärkungsfehler): ±1%
• Anstiegszeit: 1,75 ns
• Differenzialmessbereich: ±20 V
• Common-Mode-Bereich: ±60 V (DC + AC-Spitzenwert)
• Eingangimpedanz: 500 Kilohm ∥ 7 pF je Seite gegen Masse
• CMRR: 80 dB bei 60 Hz / 50 dB bei 10 MHz
• Eingangsleitungslänge: 50 cm
• BNC-Ausgangsleitungslänge: 120 cm
• Batterie- oder USB-Stromversorgung

Anwendungen

• Sichere Differentialspannungsmessungen in Stromkreisanwendungen
• Hochgeschwindigkeits-Erfassung ausgeglichener Differenzialsignale aus seriellen Kommunikationsbussen
• BroadR-Reach und ähnliche Differentialbustests
• Leistungselektronik- und Schaltkreisanalyse

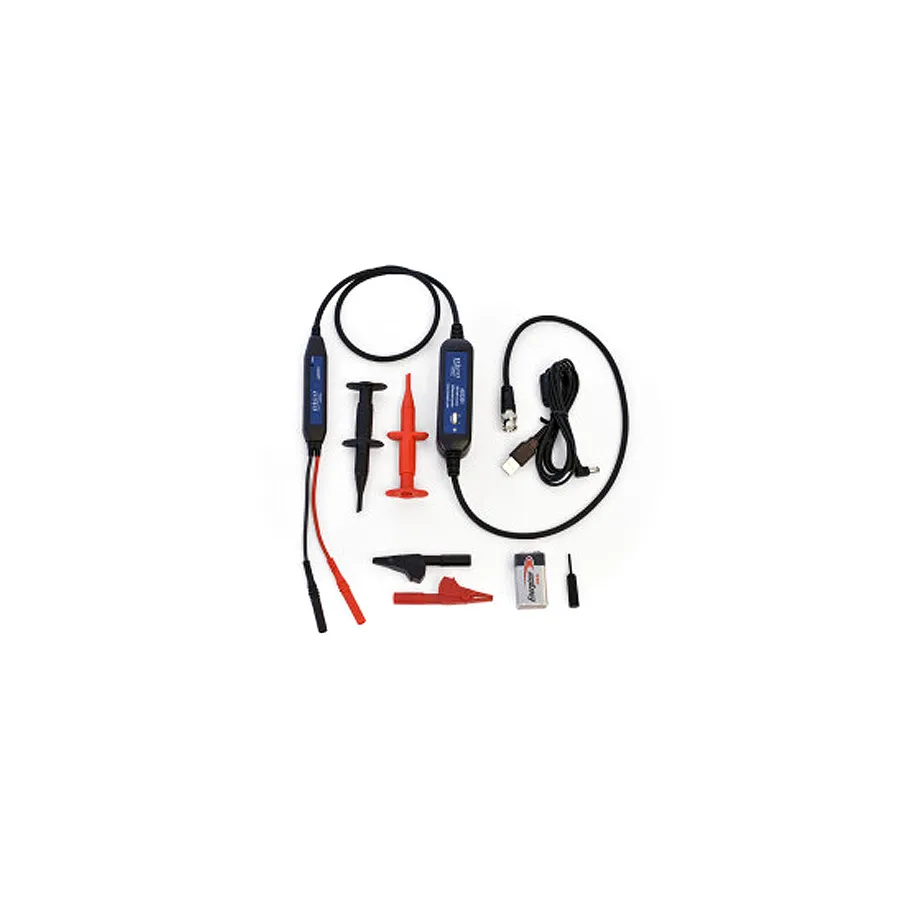

Enthaltenes Zubehör

• Tastköpfe, Paar (rot und schwarz)
• Krokodilklemmen, Paar (rot und schwarz)
• 9-V-Batterie
• USB-Stromkabel (Netzadapter nicht enthalten)
