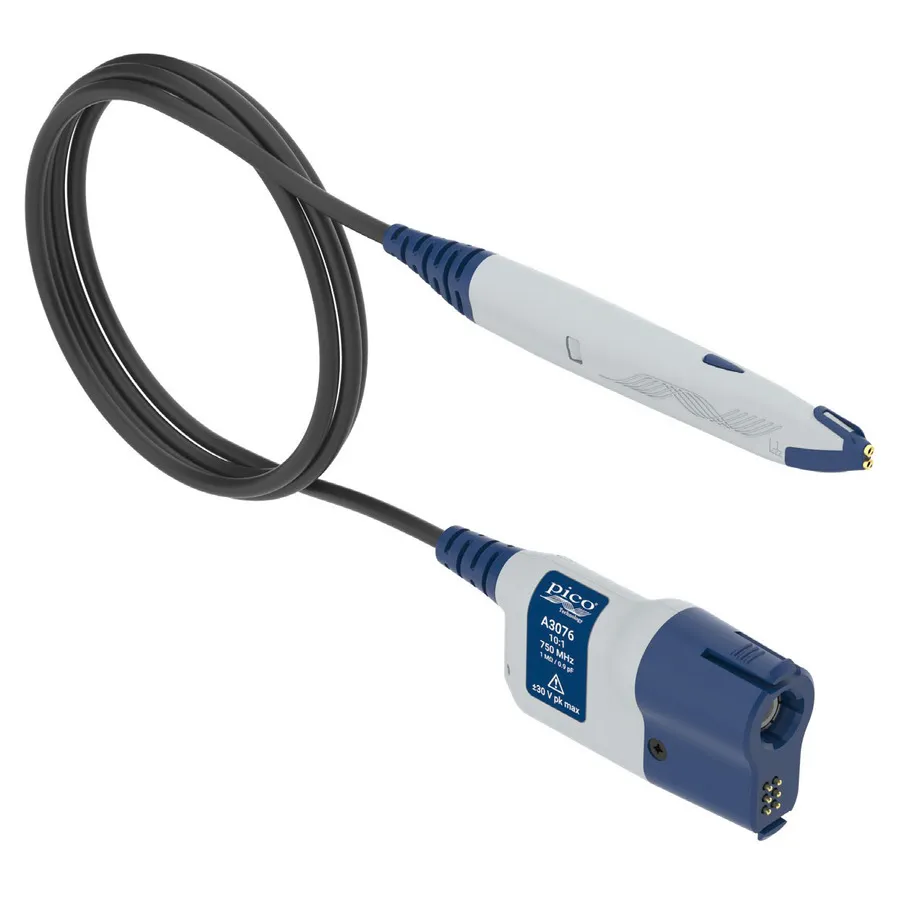

Pico Technology A3076 Hochimpedanz-Aktivsonde

Überblick

Die Pico Technology A3076 ist eine Hochimpedanz-Aktivosilloskopsonde, die für minimale Signalbelastung und maximale Signalübertragung an die PicoScope 6000E Serie konzipiert ist. Mit 1 MΩ Eingangswiderstand und 0.9 pF Eingangskapazität bietet sie hervorragende Leistung für präzise Messungen über einen breiten Frequenzbereich.

Hauptmerkmale

• 750 MHz Bandbreite
• 10:1-Abschwächungsverhältnis
• Eingangswiderstand 1 MΩ ±3%
• Eingangskapazität 0.9 pF nominal
• Intelligente Sondenschnittstelle für automatische Erkennung und Skalierung
• Ergonomisches Design für komfortable Handhaltung
• 1.2 m Kabellänge

Hauptspezifikationen

• Eingangsdynamikbereich ±(DC + AC Spitze)
• Oszilloskop-Eingangskopplung DC 50 Ohm
• Sondendimensionen 108 mm (L) × 16 mm (H) × 12 mm (B)

Mitgelieferte Zubehörteile

• Starre Sondenseiten (10)
• Gefederte Sondenseiten (10)
• Erdungsblades (2 Größen, je 2)
• Erdungskabel (2)
• Lötbar Stecker (10)
• Vergoldete Kupferleitung 0.3 mm (30 SWG)
• Mikro-SMD-Pinzetten (1 schwarz, 1 rot)
• Wackelverbinder (2)
• Kanal-Farbmarkierungen (8 Farben, je 2)
• Transportkoffer
• Schnellstartanleitung

Anwendungen

• Allgemeine Signalmessung und Analyse
• Hochfrequenz-Schaltkreis-Debugging und Validierung
• Präzisionsmessung schwacher Signale
• SMD- und Messspitzenmessungen
