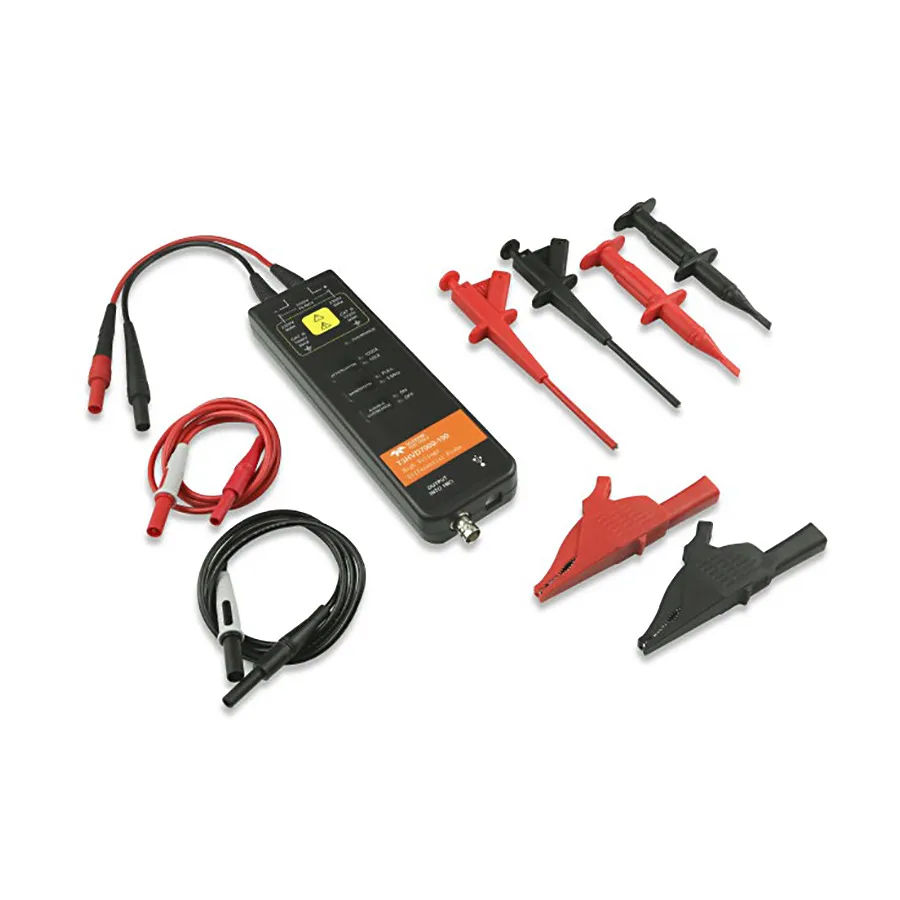

Teledyne LeCroy T3HVD7000-100 Hochspannungs-Differenzialsonde
Teledyne LeCroy T3HVD7000-100 High-Voltage Differential Probe
Angebot anfragen
Die Teledyne LeCroy T3HVD7000-100 ist eine Hochspannungs-Differenzialsonde mit 100 MHz Bandbreite, ±700V/±7000V Bereich, 40 MΩ Eingangswiderstand und ±2% Messgenauigkeit.
Produktdetails
| Modell | T3HVD7000-100 |
| Hersteller | Teledyne LeCroy |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Teledyne LeCroy T3HVD7000-100 ist eine Hochspannungs-Differenzialsonde, die für genaue und einfache Spannungsmessungen in beiden Ein- und Differenzialkonfigurationen entwickelt wurde. Mit einer Bandbreite von 100 MHz und der Fähigkeit, Gleichtaktspannungen bis ±7000V zu verarbeiten, ist sie für die Verwendung mit jedem Oszilloskop mit 1 MΩ BNC-Eingang geeignet.
Wichtige Funktionen
- Bandbreite: 100 MHz (-3 dB)
- Anstiegszeit: ≤3,5 ns
- Abschwächungs-/Bereichswahl: 100x / 1000x
- Max. Differenzspannung: 100x ±700V / 1000x ±7000V
- Gleichtaktspannung: ±7000V (DC + Peak AC)
- Eingangswiderstand: 20 MΩ (symmetrisch) / 40 MΩ (zwischen Eingängen)
- Eingabekapazität: 5 pF (symmetrisch) / 2,5 pF (zwischen Eingängen)
- Messgenauigkeit: ±2%
- Überspannungsalarm mit doppelten Indikatoren
- Schaltbare Bandbreitenbegrenzung zur Rauschreduzierung
- Kompatibel mit jedem Oszilloskop mit 1 MΩ BNC-Eingang
Anwendungen
- Hochspannungsschaltungsanalyse
- Leistungselektronik-Prüfung
- Differenzialsignalmessung
- Feldtroubleshooting und Validierung
Enthaltenes Zubehör
- Krokodilklemmen (T3HVD1500-70 und T3HVD1500-200 Modelle)
- Krokodilklemmen (T3HVD7000-100 Modell)
- Spitzklemmen
- Hakenklemmen
- 1m T3HVD Verlängerungsleitungen (x2)
- 1m T3HVD BNC-zu-BNC Kabel
- 1,5m T3HVD USB A-zu-B Stromkabel
- USB-Stromversorgung
Technische Daten
| Bandwidth | 100 MHz |
| Attenuation | 100X, 1000X |
| Input Capacitance | 2.5 pF |
| Maximum Input Voltage | 2300 V |
| Input Impedance | 40 MΩ |
| Interface | BNC |
| Cable Length | 1 m |
| Series | T3HVD Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 3.5 ns |
| Safety Rating | CAT2 } CAT3 |
| Type | Differential Probe |
