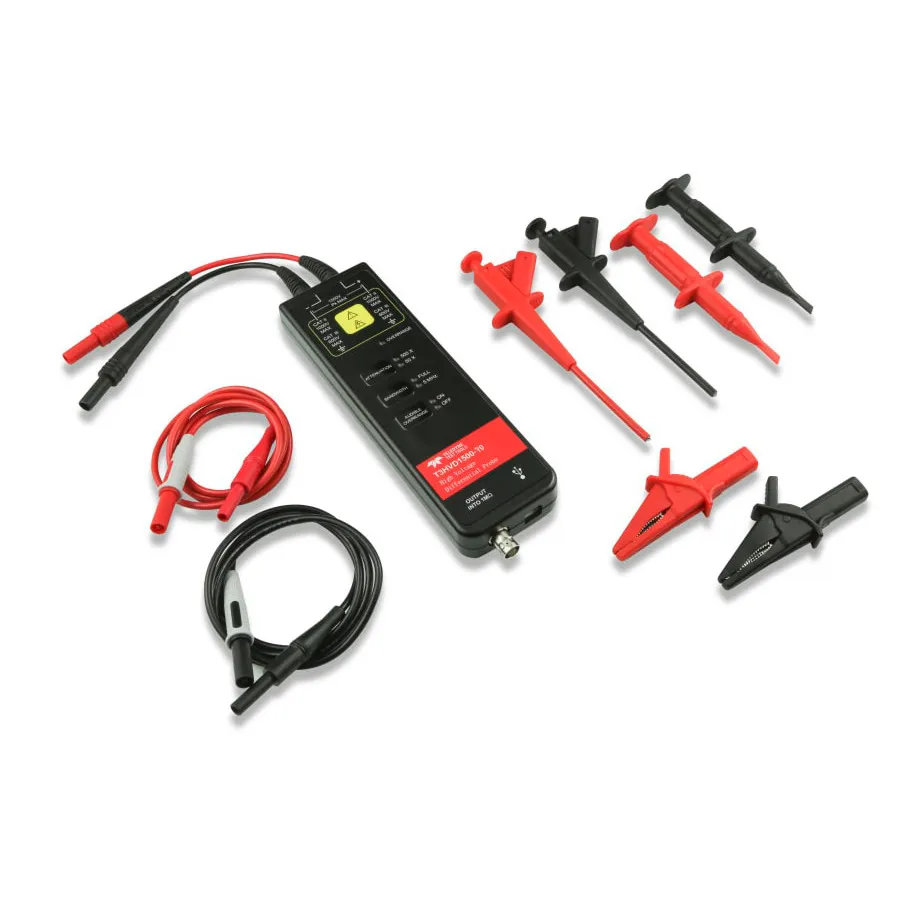

Teledyne LeCroy T3HVD1500-70 Hochspannungs-Differentialsonde
Teledyne LeCroy T3HVD1500-70 High-Voltage Differential Probe
Angebot anfragen
Teledyne LeCroy T3HVD1500-70 ist eine Hochspannungs-Differentialsonde mit 70 MHz Bandbreite, ±150V/±1500V Bereich, 10 MΩ Eingangsimpedanz und ±2% Messgenauigkeit.
Produktdetails
| Modell | T3HVD1500-70 |
| Hersteller | Teledyne LeCroy |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Teledyne LeCroy T3HVD1500-70 ist eine Hochspannungs-Differentialsonde für genaue und einfache Spannungsmessungen in Single-Ended- und Differentialkonfigurationen. Mit 70 MHz Bandbreite und der Fähigkeit, bis zu ±1500V Gleichtaktspannung zu verarbeiten, eignet es sich zur Verwendung mit jedem Oszilloskop mit 1 MΩ BNC-Eingang.
Hauptmerkmale
- Bandbreite: 70 MHz (-3 dB)
- Anstiegszeit: ≤5 ns
- Dämpfungs-/Bereichswahl: 50x / 500x
- Max. Differentialspannung: 50x ±150V / 500x ±1500V
- Gleichtaktspannung: ±1500V (DC + Peak AC)
- Eingangsimpedanz: 5 MΩ (Single-Ended) / 10 MΩ (zwischen Eingängen)
- Eingangskapazität: <4 pF (Single-Ended) / <2 pF (zwischen Eingängen)
- Messgenauigkeit: ±2%
- Überspannungsalarm mit Doppelindikatoren
- Schaltbare Bandbreitenbegrenzung zur Rauschreduzierung
- Kompatibel mit jedem Oszilloskop mit 1 MΩ BNC-Eingang
Anwendungen
- Hochspannungs-Schaltkreis-Analyse
- Tests der Stromversorgungselektronik
- Differentialsignal-Messung
- Feldlehrersuche und Validierung
Zubehör im Lieferumfang
- Krokodilklemmen (T3HVD1500-70 und T3HVD1500-200 Modelle)
- Krokodilklemmen (T3HVD7000-100 Modell)
- Zangenklemmenn
- Hakenklemmen
- 1m T3HVD Verlängerungsleitungen (x2)
- 1m T3HVD BNC-zu-BNC-Kabel
- 1,5m T3HVD USB A-zu-B Stromkabel
- USB-Stromversorgung
Technische Daten
| Bandwidth | 70 MHz |
| Attenuation | 50X, 500X |
| Input Capacitance | 2 pF |
| Maximum Input Voltage | 1000 V |
| Input Impedance | 10 MΩ |
| Interface | BNC |
| Cable Length | 1 m |
| Series | T3HVD Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 5 ns |
| Safety Rating | CAT2 } CAT3 |
| Type | Differential Probe |
