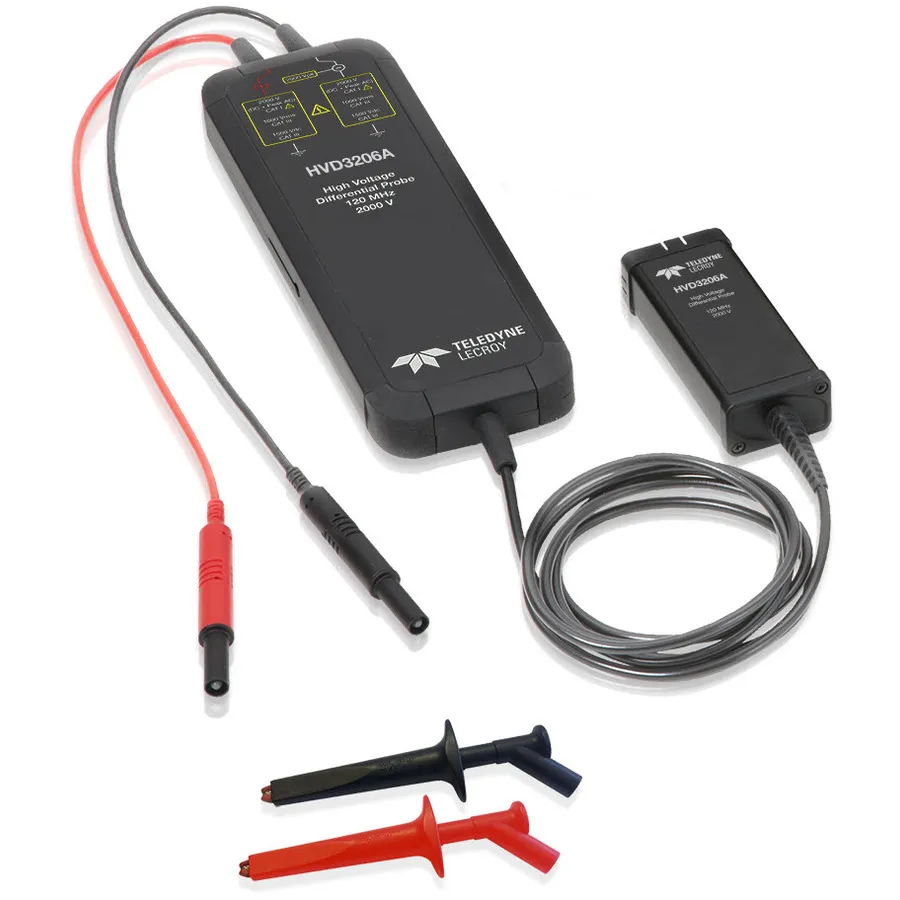

Teledyne LeCroy HVD3206A-6M Differenzsonde
Teledyne LeCroy HVD3206A-6M Differential Probe
Angebot anfragen
Teledyne LeCroy HVD3206A-6M bietet Hochspannungs-Differenzmessungen mit 2 kV Sicherheitsnorm, 80 MHz Bandbreite und außergewöhnlichem CMRR für Leistungselektronik.
Produktdetails
| Modell | HVD3206A-6M |
| Hersteller | Teledyne LeCroy |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Die HVD3206A-6M ist eine Hochspannungs-Differenzsonde aus der HVD3000A Serie, entworfen zur Messung von Differenzsignalen in lauten, hochfrequenten Leistungselektronik-Umgebungen. Mit 2 kV Sicherheitsnorm und 80 MHz Bandbreite ermöglicht sie sichere und präzise Hochspannungs-Differenzmessungen.
Hauptmerkmale
- 2 kV CAT Sicherheitsnorm
- 80 MHz Bandbreite
- 1% Verstärkungsgenauigkeit
- Hohe Offset-Fähigkeit bei hohen und niedrigen Dämpfungseinstellungen
- Außergewöhnliches CMRR über breites Frequenzspektrum
- AC- und DC-Kopplung
- 6 Meter Kabel im Lieferumfang
Anwendungen
- Leistungselektronik-Messungen
- Hochspannungs-Differenzsignalerfassung
- Tests in lauten Umgebungen
Technische Daten
| Bandwidth | 80 MHz |
| Attenuation | 50X, 500X |
| Input Capacitance | 2.5 pF |
| Maximum Input Voltage | 2000 V |
| Input Impedance | 10 MΩ |
| Interface | ProBus |
| Cable Length | 6.8 m |
| Series | HVD3000A Series |
| Lead Length | 0.4 m |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 4.4 ns |
| Safety Rating | CAT1 | CAT3 |
| Series Compatibility | WaveSurfer 3000z, WaveSurfer 4000HD, HDOxxxx, WaveRunner 9000, WaveRunner 8000HD, MDA 8000HD, WavePro HD, WaveMaster / SDA / DDA 8 Zi-B, and WaveMaster 8000HD |
| Type | Differential Probe |
