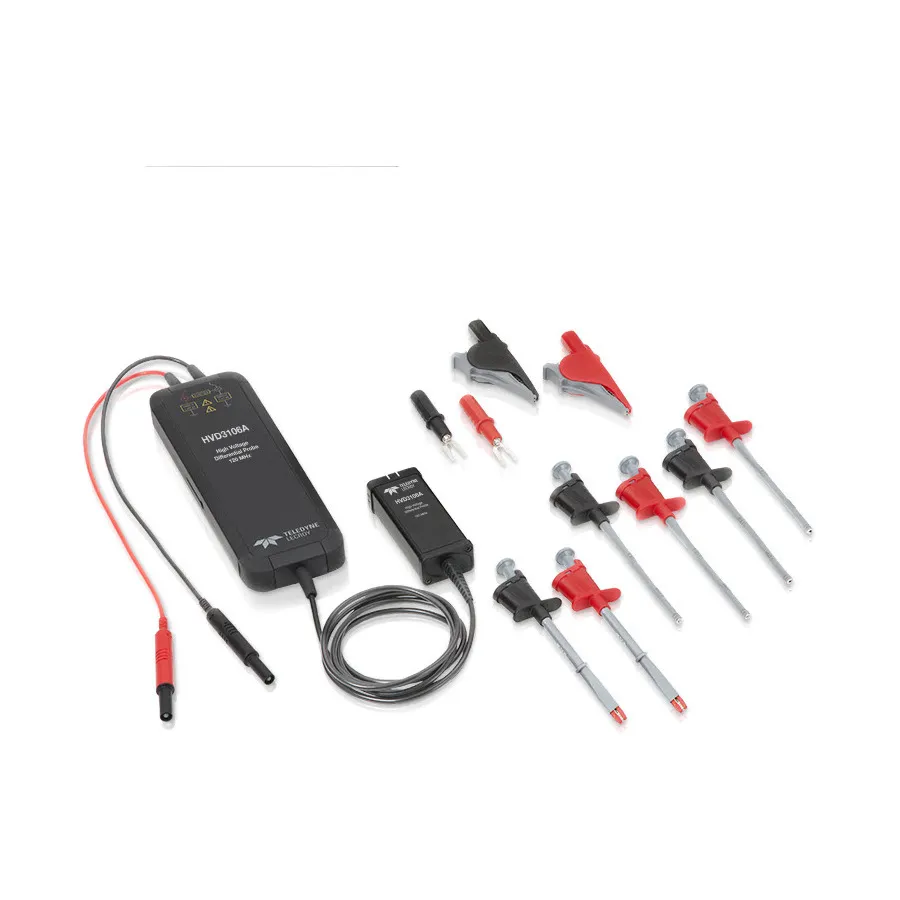

Teledyne LeCroy HVD3106A Differenzial-Messkopf
Teledyne LeCroy HVD3106A Differential Probe
Angebot anfragen
Teledyne LeCroy HVD3106A Differenzial-Messkopf mit 1 kV Bewertung, 120MHz Bandbreite und hohem CMRR für Leistungselektronik-Messung in Umgebungen mit hohem Rauschen.
Produktdetails
| Modell | HVD3106A |
| Hersteller | Teledyne LeCroy |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Teledyne LeCroy HVD3106A ist ein Hochspannungs-Differenzial-Messkopf für sichere, präzise Schwebemessungen in Leistungselektronik-Umgebungen. Mit Unterstützung für 1 kV Differenzial-Eingänge und 120MHz Bandbreite vereinfacht er Messprobleme in Umgebungen mit hohem Rauschen und hohen Gleichtaktspannungen, wo traditionelle Differenzial-Techniken möglicherweise unzureichend sind.
Hauptmerkmale
- 1 kV Spannungsbewertung mit 120MHz Bandbreite
- Hohe Offset-Fähigkeit bei hoher und niedriger Dämpfung
- 1% Verstärkungsgenauigkeit
- Außergewöhnliches Common-Mode-Reject-Ratio (CMRR) über breiten Frequenzbereich
- AC- und DC-Kopplungsmodi
- Auto-Null-Funktion zur Messstabilität
Anwendungen
- Leistungselektronik- und Schaltkreis-Messungen
- Hochspannungs-Schwebemessungen in Umgebungen mit hohem Rauschen
- Stromversorgung- und Umrichter-Tests
Technische Daten
| Bandwidth | 120 MHz |
| Attenuation | 50X, 500X |
| Input Capacitance | 2.5 pF |
| Maximum Input Voltage | 1000 V |
| Input Impedance | 10 MΩ |
| Interface | ProBus |
| Cable Length | 2.25 m |
| Series | HVD3000A Series |
| Lead Length | 0.4 m |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 2.9 ns |
| Safety Rating | CAT3 |
| Series Compatibility | WaveSurfer 3000z, WaveSurfer 4000HD, HDOxxxx, WaveRunner 9000, WaveRunner 8000HD, MDA 8000HD, WavePro HD, WaveMaster / SDA / DDA 8 Zi-B, and WaveMaster 8000HD |
| Type | Differential Probe |
