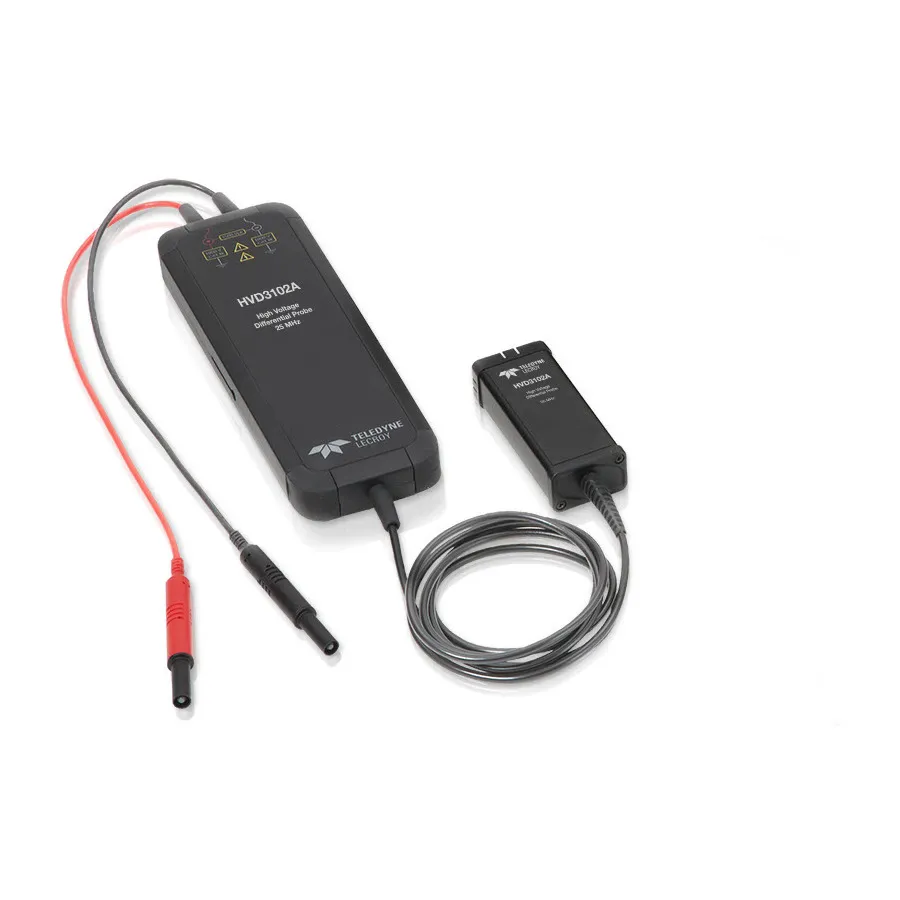

Teledyne LeCroy HVD3102A-NOACC Differenzial-Messkopf
Teledyne LeCroy HVD3102A-NOACC Differential Probe
Das Teledyne LeCroy HVD3102A-NOACC ist ein aktiver Differenzial-Messkopf mit 1kV Bewertung, 25MHz Bandbreite, hohem CMRR, 1% Verstärkungsgenauigkeit und Auto-Null-Funktion für Leistungselektronik-Messungen (nur Messkopf).
Produktdetails
| Modell | HVD3102A-NOACC |
| Hersteller | Teledyne LeCroy |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Teledyne LeCroy HVD3102A-NOACC ist ein aktiver Differenzial-Messkopf aus der HVD3000A-Serie, entworfen für sichere, präzise Messung von Hochspannungs-Schwebeschaltkreisen in Umgebungen mit hohem Rauschen, die typisch für Leistungselektronik sind. Der Messkopf verfügt über ein außergewöhnliches Common-Mode-Reject-Ratio (CMRR) über einen breiten Frequenzbereich, wodurch zuverlässige Messungen in Systemen mit hohen Gleichtaktspannungen ermöglicht werden. Diese Version wird nur mit dem Messkopf geliefert, ohne Kabel oder Zubehör.
Hauptmerkmale
- 1 kV Spannungsbewertung
- 25 MHz Bandbreite
- Hoher CMRR über breiten Frequenzbereich
- 1% Verstärkungsgenauigkeit
- Hohe Offset-Fähigkeit bei hoher und niedriger Dämpfung
- AC- und DC-Kopplungsmodi
- Auto-Null-Funktion
- Nur Messkopf (kein Kabel oder Zubehör enthalten)
Anwendungen
- Leistungselektronik-Schaltkreisanalyse und Debugging
- Hochgleichtakt-Spannungsmessungen
- Schwebeschaltkreis-Tests
- Umrichter- und Umwandler-Charakterisierung
Technische Daten
| Bandwidth | 25 MHz |
| Attenuation | 100X, 1000X |
| Input Capacitance | 2.5 pF |
| Maximum Input Voltage | 1000 V |
| Input Impedance | 10 MΩ |
| Interface | ProBus |
| Cable Length | 2.25 m |
| Series | HVD3000A Series |
| Lead Length | 0.4 m |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 14 ns |
| Safety Rating | CAT3 |
| Series Compatibility | WaveSurfer 3000z, WaveSurfer 4000HD, HDOxxxx, WaveRunner 9000, WaveRunner 8000HD, MDA 8000HD, WavePro HD, WaveMaster / SDA / DDA 8 Zi-B, and WaveMaster 8000HD |
| Type | Differential Probe |
