Siglent SAP5000D Differentielle Aktivsonde
Siglent SAP5000D Differential Active Probe
Angebot anfragen
Siglent SAP5000D ist eine 5 GHz differentielle Aktivsonde mit 10× Verstärkung, niedriger Kapazität (400 fF) und integriertem SAPBus für rauschfreie Messungen.
Produktdetails
| Modell | SAP5000D |
| Hersteller | Siglent |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die Siglent SAP5000D ist eine hochfrequente differentielle Aktivsonde, die für rauschfreie Messung schneller Differenzialsignale in modernen Schaltungsdesigns entwickelt wurde. Mit 5 GHz Bandbreite und einer 10× Verstärkungskonfiguration bietet sie hohe Eingansimpedanz und minimale kapazitive Belastung, ideal für Präzisionsmessungen in Signalintegritäts- und Leistungselektronik-Anwendungen.
Wichtigste Merkmale
- Gleichstrom zu >5 GHz Bandbreite zum Erfassen schneller Übergangsereignisse
- Einkanaliger Eingangswiderstand: 10 kΩ; Differential-Eingangswiderstand: 20 kΩ
- Differentielle Eingangskapazität: 400 fF (0,4 pF) für minimale Schaltungsbelastung
- Sondengewinn: geteilt durch 10 mit ±2,5 V Eingangsdynamikbereich
- Offsetspannungseinstellbereich: ±12 V für flexible Messpositionierung
- SAPBus-Schnittstelle, direkt von kompatiblen Oszilloskopen versorgt
- Automatische Sondenerkennung und Anzeigeskalierung auf unterstützten Instrumenten
Anwendungen
- Differentielle Signalintegritätsmessungen auf Hochgeschwindigkeitsschnittstellen
- Analyse niederspannungs-Differenzialsignalisierung (LVDS)
- Gekoppelte Signalmessungen mit minimalem Massestörungseffekt
- Charakterisierung von Takt- und Datensignalen in digitalen Systemen

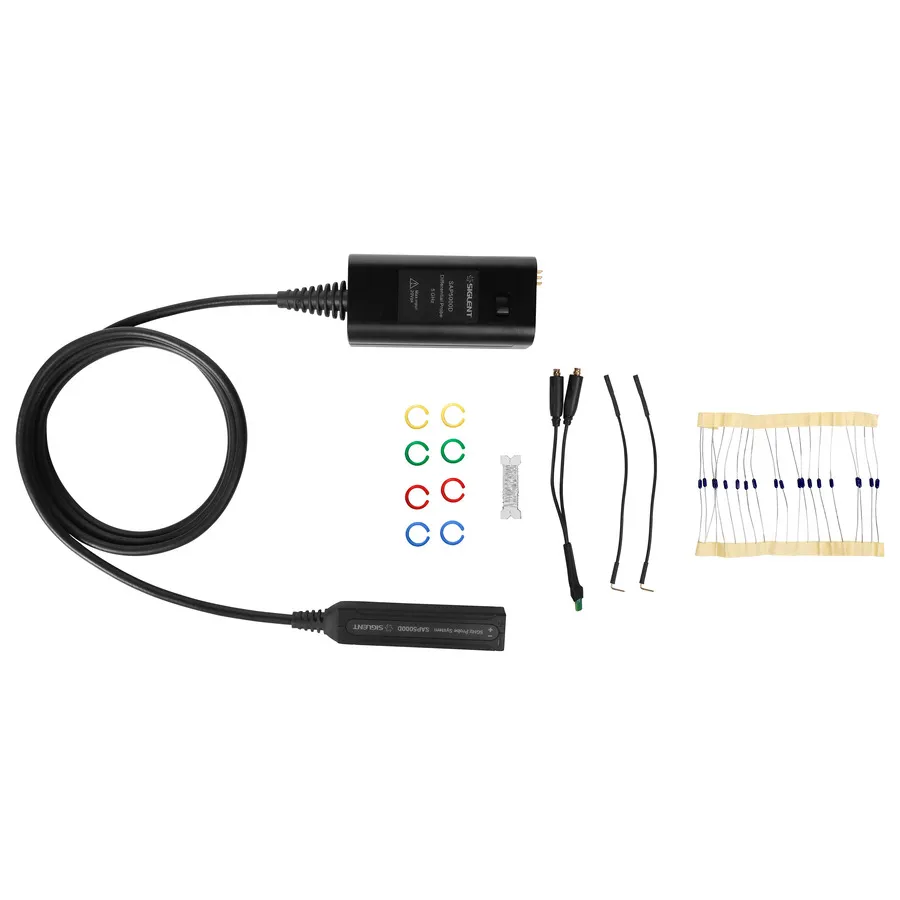

Zubehör im Lieferumfang
- Kopf DSI-50
- Zwei 10 cm Erdungskabel
- 24,9 Ohm Bleiwiderstände
- Silberdraht und farbige Ringe (4 Farben)
Technische Daten
| Bandwidth | 5 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.4 pF |
| Maximum Input Voltage | 12 V |
| Input Impedance | 20 kΩ |
| Interface | SAPBus |
| Cable Length | 1.3 m |
| Series | SAP Series |
| Type | Active Differential Probe |
