Siglent SAP2500D Differentielle Aktivsonde

Übersicht

Die Siglent SAP2500D ist eine kompakte differentielle Aktivsonde, die für hochohmige Messungen mit minimaler Schaltungsbelastung entwickelt wurde. Mit >2,5 GHz Bandbreite und SAPBus-Schnittstelle integriert sie sich nahtlos mit SIGLENT SDS5000X und SDS6000A Oszilloskopen, erhalten Stromversorgung und Steuersignale direkt von der Oszilloskop-Frontplatte, ohne externe Stromversorgungen oder Batterien zu benötigen.

Wichtigste Merkmale

• Bandbreite Gleichstrom zu >2,5 GHz für Hochfrequenzmessungen
• 1 pF differentielle Eingangskapazität und hohe Eingansimpedanz für minimale Belastung
• 100 kΩ einkanalig und 200 kΩ Differential-Eingangswiderstand
• 10X Abschwächungsverhältnis
• ±4 V dynamischer Bereich mit ±8 V Offsetmöglichkeit
• SAPBus-Schnittstelle für direkte Oszilloskop-Integration

Anwendungen

• Differentielle Signalmessungen in Hochgeschwindigkeitsschaltungen
• Stromversorgung und Regler-Test
• Analyse der digitalen Signalintegrität
• Debugging eingebetteter Systeme und Mikrocontroller

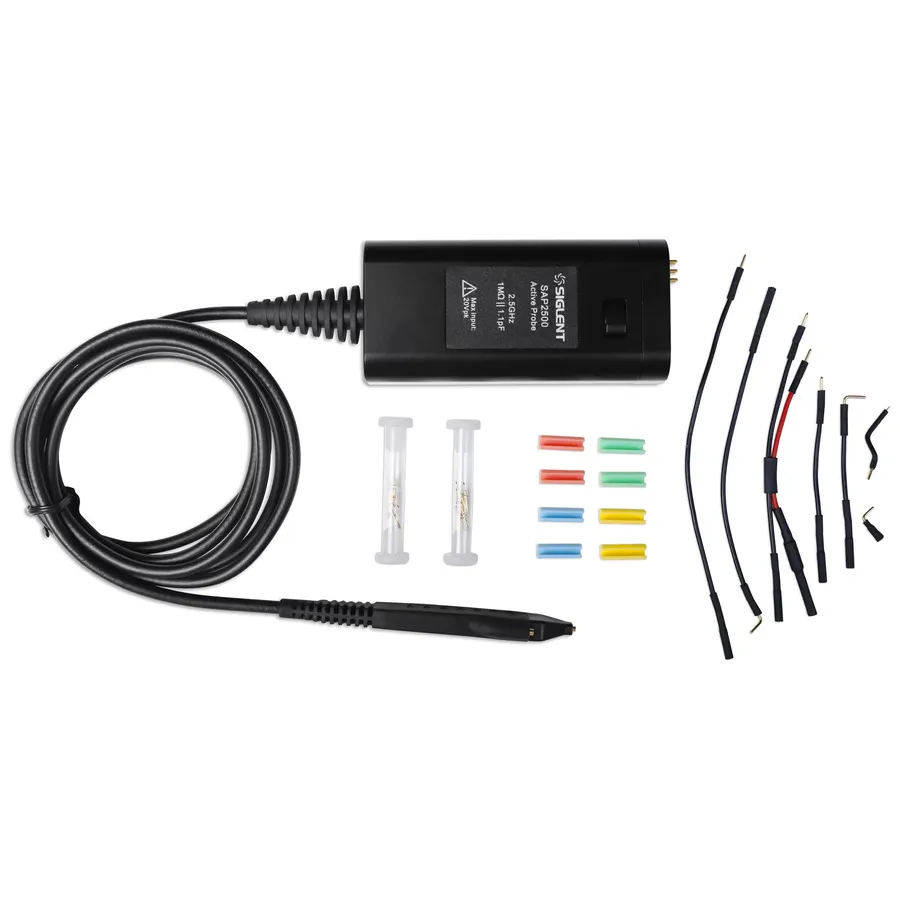

Zubehör im Lieferumfang

• SAP2500D Differentielle Sonde
• 5 gerade Spitzen
• 5 Pogo-Spitzen
• 2 drehbare Spitzen
• 2 Spitzenschoner
• 2 Y-Leiter-Adapter
• Rechtwinkliger Stift-Leiter 5cm
• Gerader Stift-Leiter 6cm
• Gerader Stift-Leiter 12cm
• 2 Federbelastete Masse (kurz)
• 2 Federbelastete Masse (lang)
• 2 Lötbleie
• Kanal-ID-Klammern (4er Farbsatz)
