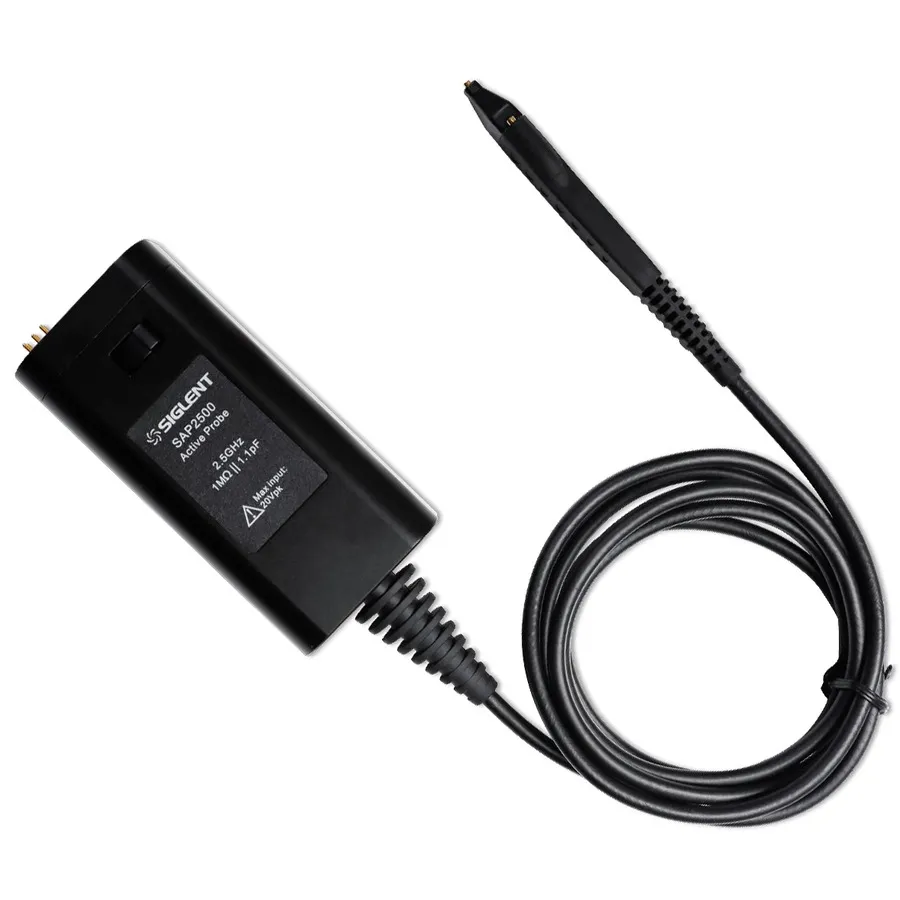

Siglent SAP2500 Aktivsonde

Übersicht

Die Siglent SAP2500 ist eine kompakte einkanalige Aktivsonde, die für die Erfüllung moderner Oszilloskop-Messerfordernisse mit minimaler Schaltungsbelastung entwickelt wurde. Sie verfügt über eine SAPBus-Schnittstelle für direkte Integration mit SIGLENT SDS5000X und SDS6000A Oszilloskopen, wodurch die Steuerung von der Oszilloskop-Frontplatte ermöglicht wird und die Stromversorgung vom Oszilloskop selbst kommt, ohne externe Batterien oder Stromversorgungen zu benötigen.

Wichtigste Merkmale

• 2,5 GHz Bandbreite mit 1,1 pF Eingangskapazität für minimale Schaltungsbelastung
• 1 Megohm Eingangswiderstand
• 10X Abschwächungsverhältnis mit weniger als 3% Gleichstromverstärkungsgenauigkeit
• ±12 V Offsetbereich mit ±8 V dynamischem Eingangsspannungsbereich
• Maximale 20 V zerstörungsfreie Eingangsspannung
• 130 cm Kabellänge für erweiterte Reichweite
• Direkte SAPBus-Schnittstellenintegration mit SIGLENT-Oszilloskopen

Anwendungen

• Hochfrequenz-Schaltungsmessungen und Debugging
• Signalintegritätstests auf digitalen Platinen
• Entwicklung und Validierung eingebetteter Systeme

Zubehör im Lieferumfang

• 5 gerade Spitzen
• 5 Pogo-Spitzen
• L-In-Adapter
• Z-Masse
• Y-Leiter-Adapter
• Rechtwinkliger Stift-Leiter 5cm
• Gerader Stift-Leiter 6cm
• Rechtwinkliger Stift-Leiter 10cm
• Gerader Stift-Leiter 12cm
• Kanal-ID-Klammern (4er Farbsatz)
