RIGOL RP7080 Aktive Sonde, 800 MHz
RIGOL RP7080 Active Probe, 800 MHz
Angebot anfragen

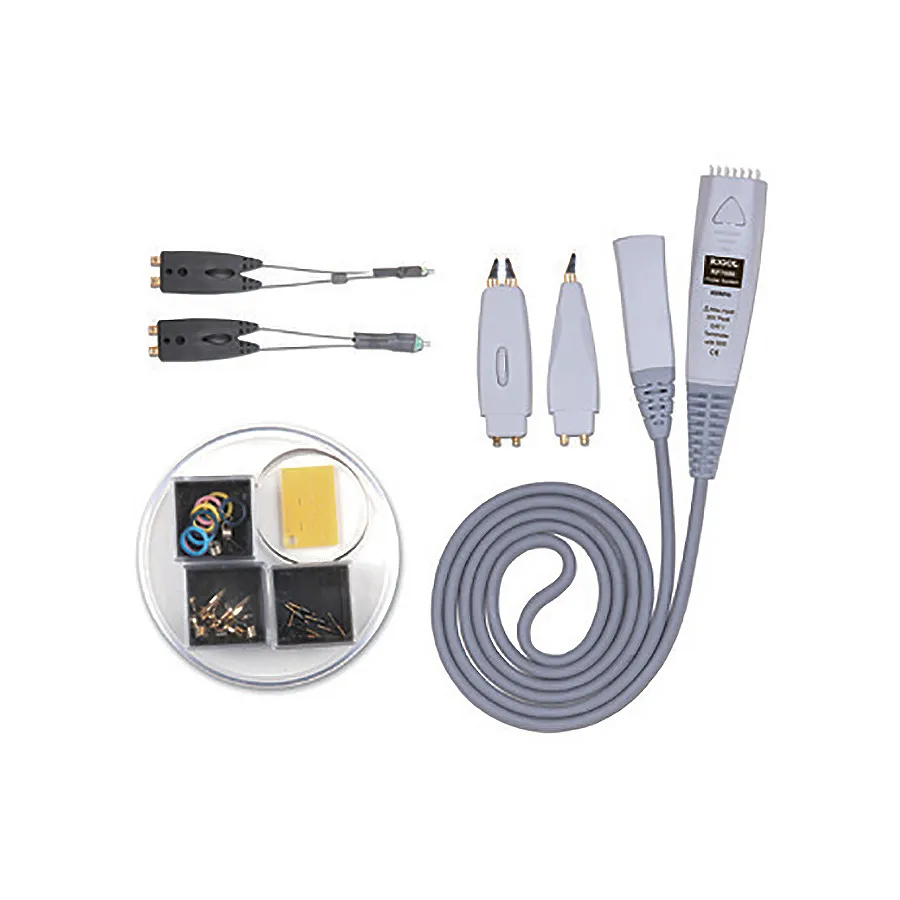

Die RIGOL RP7080 ist eine 800 MHz aktive Sonde zum Messen differenzieller und Single-Ended-Signale mit ausgezeichneter Gleichtaktunterdrückung, austauschbaren Spitzen und verstellbarem Abstand.
Produktdetails
| Modell | RP7080 |
| Hersteller | RIGOL |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Die RIGOL RP7080 ist eine aktive Sondenlösung für Hochfrequenz-Signalmessungen. Sie unterstützt sowohl differenzielle als auch Single-Ended-Signalmessungen und bietet eine ausgezeichnete Gleichtaktunterdrückung für saubere Messungen. Die Sonde verfügt über ein modulares Design mit vier austauschbaren Sondenkopf und austauschbaren Sondenspitzen, die eine präzise Anpassung des Spizenabstands für verschiedene Leiterplattenelayouts und Testpunkte ermöglichen.
Hauptmerkmale
- Vier austauschbare Sondenkopf-Optionen für flexible Messkonfigurationen
- Austauschbare Sondenspitzen verlängern die Nutzungsdauer und reduzieren die Gesamtkostenbeteiligung
- Verstellbarer Spizenabstand für verschiedene Testpunkt-Abstände
- Überlegene Gleichtaktunterdrückung für Differenzialmessungen
- Aufsteckbares Stecker-Design für einfache Befestigung
- Kompatibel mit RIGOL DS6000, MSO4000 und DS4000 Oszilloskopen mit Auto-Identifikation
Anwendungen
- Hochfrequenz-Schaltungs-Debugging und Signalmessungen
- Differenzial-Signalanalyse in Mixed-Signal-Anwendungen
- Oszilloskop-basierte Tests und Validierung
Technische Daten
| Bandwidth | 800 MHz |
| Attenuation | 10X |
| Input Capacitance | 1 pF |
| Maximum Input Voltage | 30 V |
| Input Impedance | 50 kΩ |
| Interface | BNC |
| Cable Length | 1.4 m |
| Series | RP7000 Series |
| Operating Temperature Range | 5 to 40°C |
| Risetime | 465 ps |
| Safety Rating | CAT1 |
| Series Compatibility | DS6000 Series, MSO4000 Series, DS4000 Series, 6000 Series, 7000 Series, 8000 Series |
| Type | Active Probe |
