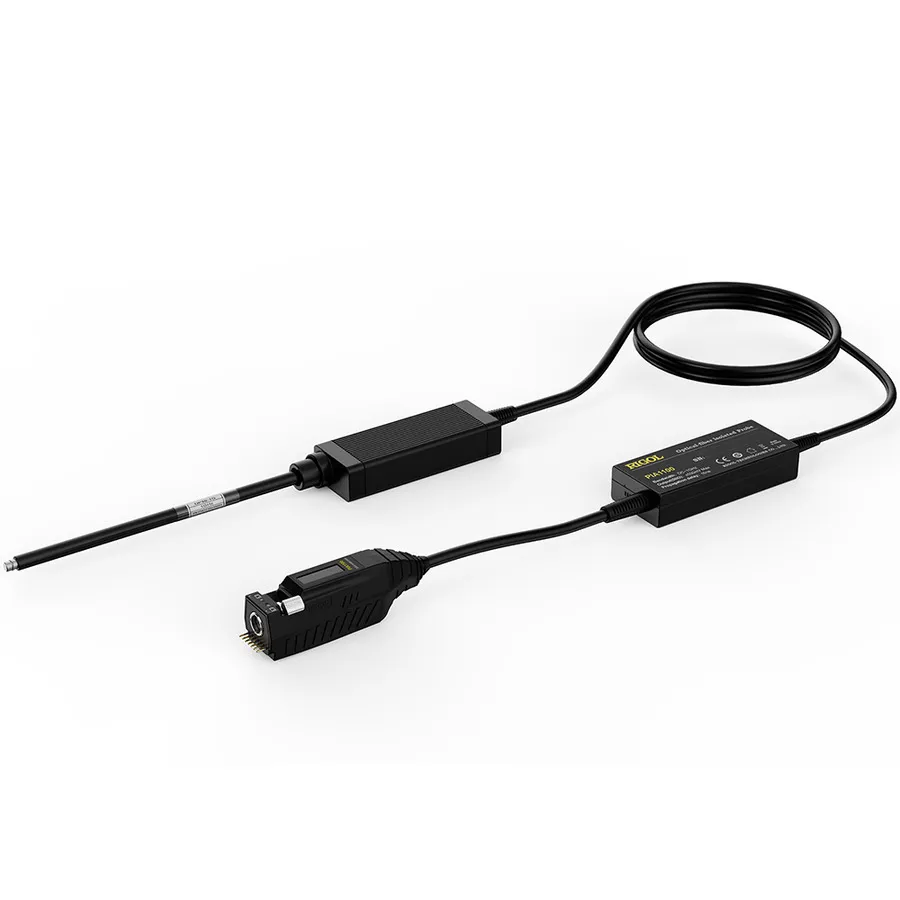

RIGOL PIA1050 Lichtwellenleiter-isolierte Sonde

Übersicht

Das RIGOL PIA1050 ist eine Lichtwellenleiter-isolierte Sonde aus der PIA1000 Serie, entwickelt für Hochspannungs- und Hochband-Messungen mit außergewöhnlicher Sicherheitsisolation. Die Sonde erreicht Differenzmodus-Spannungsmessungen über einen breiten Bereich von ±0,01V bis ±2500V unter Verwendung verschiedener Abschwächungsspitzen. Mit 500 MHz Bandbreite, hoher Gleichtaktunterdrückung und Energieversorgung über Laser bietet es eine sichere Lösung für Tests isolierter Stromversorgungen und Hochspannungstransientenanalysen.

Hauptmerkmale

• Hohe Bandbreite: 500 MHz
• Gleichtaktvoltage-Bewertung: bis 85 kVpk
• Differenzmodus-Spannung: ±0,01V bis ±2500V mit verschiedenen Abschwächungsspitzen
• Hohe CMRR: bis 108 dB bei 1 GHz
• Lichtwellenleiter-Isolation für erhöhte Sicherheit und Geräuschimmunität
• Laser-betriebene Energieversorgung, die isolierte Stromversorgung bietet
• Schnelle Reaktion mit sofortiger Testfähigkeit und keine Aufwärmzeit erforderlich
• 1% DC Verstärkungsgenauigkeit
• Auto-erkannte Schnittstellenkompatibilität mit RIGOL Oszilloskopen (MSO8000, DHO4000 Serie)

Anwendungen

• Leistungsgeräteauswertung einschließlich GaN, SiC und IGBT Geräte
• Motorantrieb und Stromwandler-Design und Überprüfung
• Elektronisches Vorschaltgerät Design und Tests
• Wechselrichter-, UPS- und Schaltnetzteile-Charakterisierung
• Hochspannungs- und Hochband-Sicherheitsisolationstests
• EMI und ESD Fehlerbehebung
• Strommessung parallel auf Halb-/Vollbrücken-Geräten
• Floating Messungen und Breiter Spannungs-/Bandbreiteanwendungen
