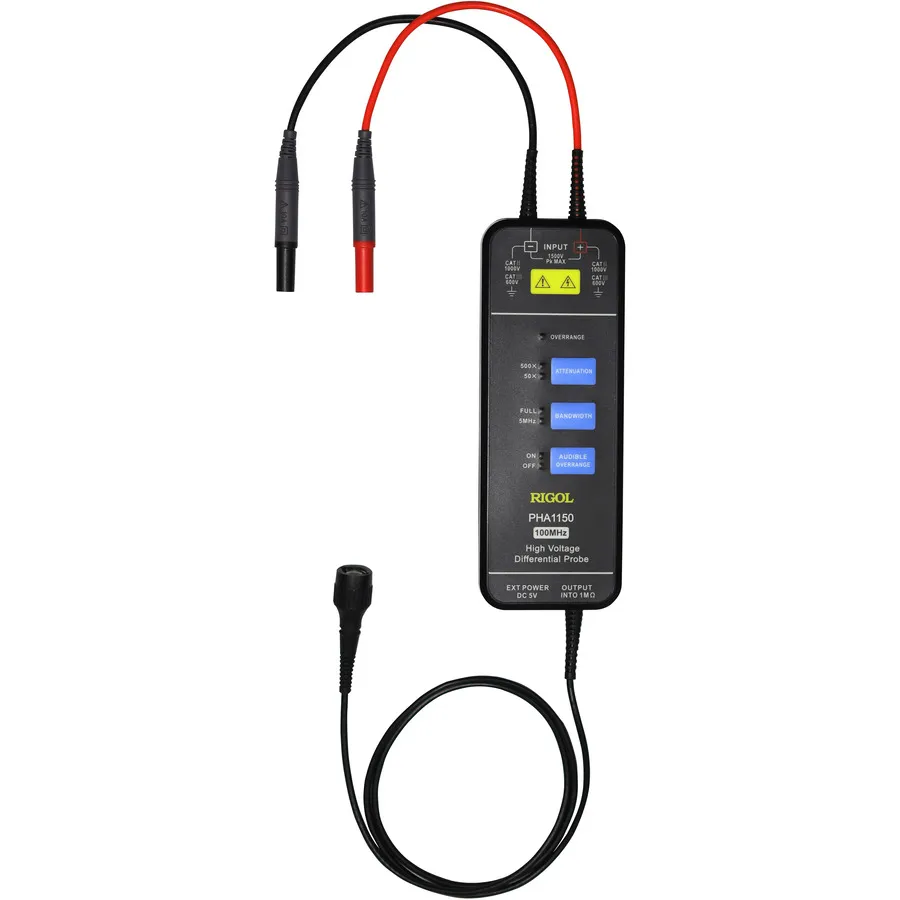

RIGOL PHA1150 Hochspannungs-Differenzsonde
RIGOL PHA1150 High-Voltage Differential Probe
Angebot anfragen
RIGOL PHA1150 ist eine Hochspannungs-Differenzsonde mit 100 MHz Bandbreite und dualer Abschwächung (50X/500X), die Messungen bis 1500 V mit Standard-BNC-Ausgang unterstützt.
Produktdetails
| Modell | PHA1150 |
| Hersteller | RIGOL |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Die PHA1150 ist eine Hochspannungs-Differenzsonde, die hohe Eingangsspannungen in niedrige Spannungen für die Messung an Oszilloskopen und Wellenform-Messinstrumenten umwandelt. Sie bietet einen Standard-BNC-Ausgangsanschluss, der mit den meisten Herstellergeräten kompatibel ist.
Hauptmerkmale
- 100-MHz-Bandbreite für Hochfrequenz-Signalmessung
- Zwei Abschwächungseinstellungen: 50X (150 V DC+Peak AC) und 500X (1500 V DC+Peak AC)
- 5-MHz-Bandbreitenbegrenzungsoption für Niederfrequenz-Signalmessung
- Hohe Eingangsimpedanz und niedrige Eingangskapazität für genaue Messungen
- Starke Gleichtakt-Rauschunterdrückung
- Standard-BNC-Ausgangsanschluss, kompatibel mit den meisten Wellenform-Messinstrumenten
- Hörbarer Alarmmeldton und sichtbare Indikatorblinkung für Alarmbedingungen
- Automatische Speicherfunktion zum Speichern des Betriebszustands vor dem Ausschalten
Anwendungen
- Hochfrequenz-Wellenformmessung
- Schaltnetzteiltests (FET-Schaltfrequenz-Analyse)
- Hochspannungsschaltungsanalyse
- Gleichtakt-Rauschunterdrückungsanwendungen
Technische Daten
| Bandwidth | 100 MHz |
| Attenuation | 50X, 500X |
| Input Capacitance | 4 pF |
| Maximum Input Voltage | 1500 V |
| Input Impedance | 10 MΩ |
| Interface | BNC |
| Cable Length | 1 m |
| Series | PHA Series |
| Operating Temperature Range | 0 to 50°C |
| Risetime | 3.5 ns |
| Type | Differential Probe |
