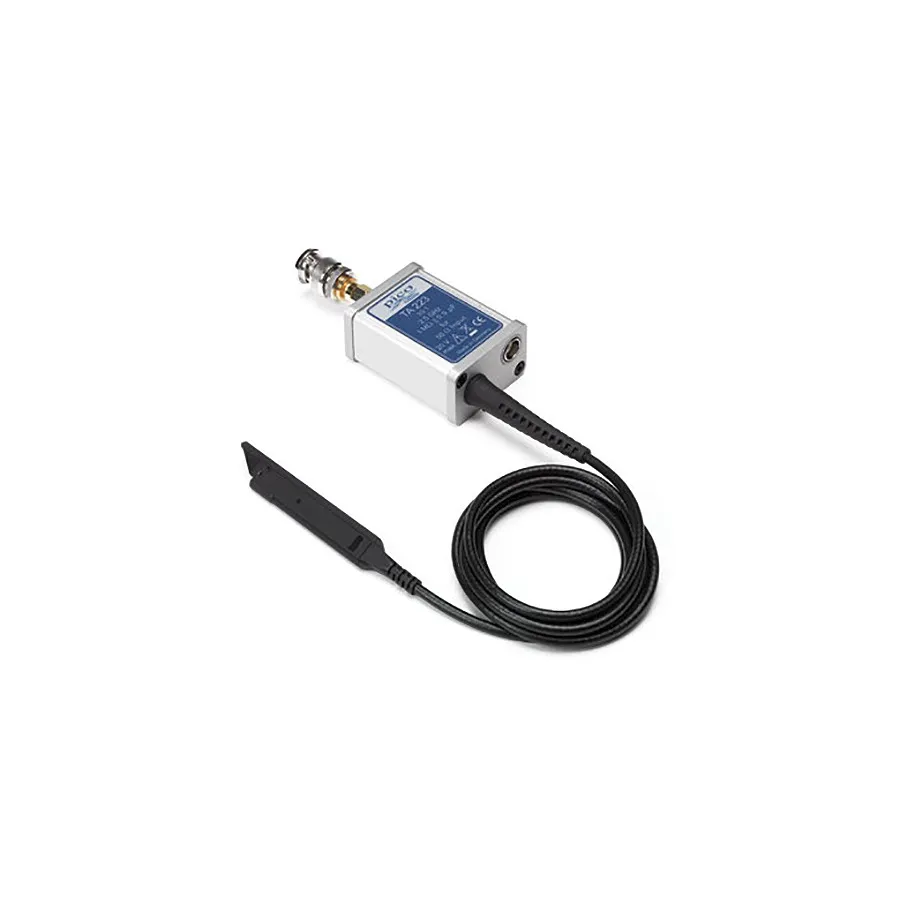

Pico Technology TA223 Hochimpedanz-Aktivsonde
Pico Technology TA223 High-Impedance Active Probe
Angebot anfragen
Pico Technology TA223 ist eine 2,5 GHz Hochimpedanz-Aktivsonde mit 10:1 Abschwächung, entwickelt für Ultra-Hochfrequenzmessungen mit minimaler Schaltungsbelastung.
Produktdetails
| Modell | TA223 |
| Hersteller | Pico Technology |
| Kategorie | Aktive und Differenzsonden |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Die Pico Technology TA223 ist eine Hochimpedanz-Aktivsonde für Präzisionsmessungen in anspruchsvollen Hochfrequenzanwendungen. Mit einer Bandbreite von 2,5 GHz und einem Abschwächungsverhältnis von 10:1 bietet sie eine hohe Eingangsimpedanz (1 MΩ) über den gesamten Frequenzbereich, ideal für fortgeschrittene Signalintegritätsanalyse und Ultra-Hochfrequenzschaltungscharakterisierung.
Hauptmerkmale
- 2,5 GHz Bandbreite
- 10:1 Abschwächungsverhältnis (±0,5% bei DC)
- Hohe Eingangsimpedanz von 1 MΩ mit 0,9 pF Eingangskapazität
- Messbereich von ±8 V (DC + AC Spitze)
- Überspannungsschutz bis ±20 V (DC + AC Spitze)
- 1,3 m Kabel mit BNC-Stecker und mitgeliefertem SMA-Adapter
- T-förmiger Sondenkopf für gleichzeitige Mehrpunktmessungen auf 2,54 mm Pitch-Pins
Anwendungen
- Ultra-Hochfrequenz-Schaltungstests und Charakterisierung
- Fortgeschrittene Signalintegritäts- und Zeitanalyse
- Mehrpunkt-Simultanmessungen auf hochdichten Leiterplatten
- GHz+-Frequenzbereichmessungen
Mitgelieferte Zubehöre
- Umfassender Zubehörsatz
- SMA-Adapter
- Langlebige weiche Schutztasche
Technische Daten
| Bandwidth | 2.5 GHz |
| Attenuation | 10X |
| Input Capacitance | 0.9 pF |
| Maximum Input Voltage | 20 V |
| Input Impedance | 1 MΩ |
| Cable Length | 1.3 m |
| Series | Tetris 2500 Series |
| Alternate Product Number | Tetris 2500 |
| Operating Temperature Range | 0 to 45°C |
| Type | Differential Probe |
| Warranty | 2 Years |
