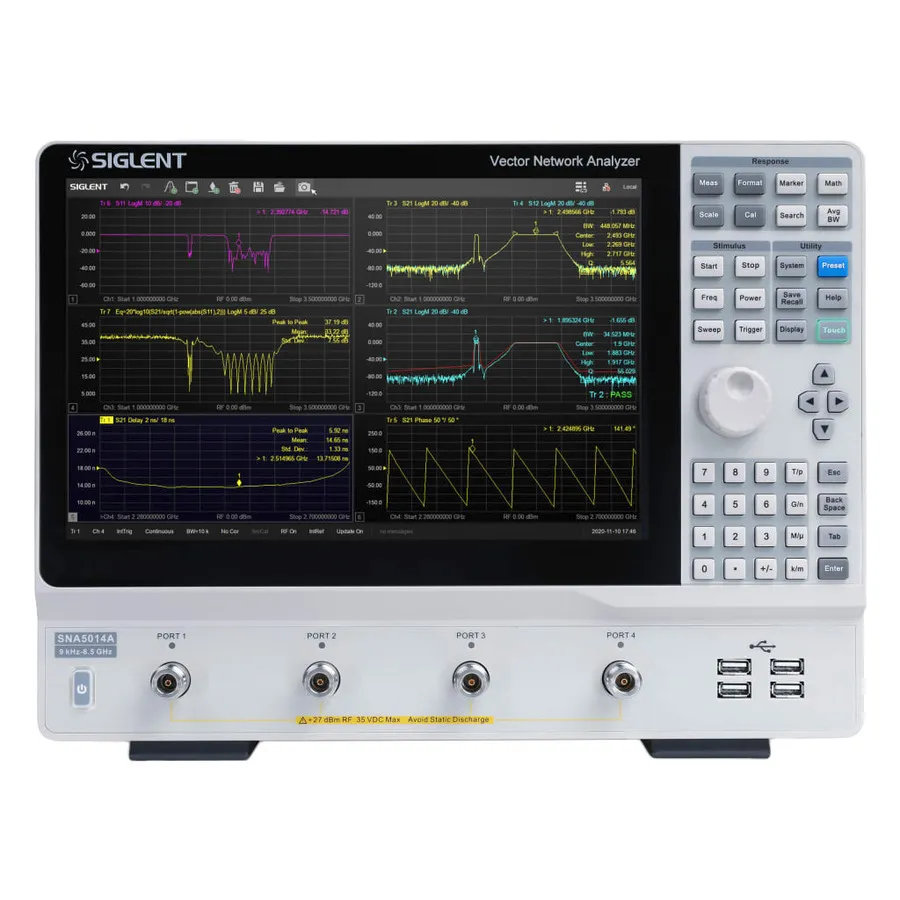

Siglent SNA5014A Vektornetzwerkanalysator
Siglent SNA5014A Vector Network Analyzer
Angebot anfragen
Siglent SNA5014A ist ein 4-Port-Vektornetzwerkanalysator mit Frequenzbereich 9 kHz bis 8,5 GHz mit 125 dB Dynamikbereich und umfassender Kalibrierungsunterstützung.
Produktdetails
| Modell | SNA5014A |
| Hersteller | Siglent |
| Kategorie | Vektornetzwerkanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Siglent SNA5014A ist ein 4-Port-Vektornetzwerkanalysator für HF- und Mikrowellen-Tests. Er arbeitet im Bereich von 9 kHz bis 8,5 GHz und verfügt über ein 12,1-Zoll-Touchscreen-Display mit HDMI-Videoausgang. Der Analysator unterstützt umfassende Messungen einschließlich Streuparameter, Differentialparameter, Zeitbereich-Analyse und fortgeschrittene Funktionen wie Impedanzkonvertierung und Vorrichtungssimulation.
Wichtige Merkmale
- Frequenzbereich: 9 kHz bis 8,5 GHz mit 1 Hz Auflösung
- 4 Ports mit 125 dB Dynamikbereich
- Ausgangspegel-Bereich: -55 dBm bis 10 dBm
- ZF-Bandbreite: 10 Hz bis 3 MHz
- 12,1-Zoll-Farb-Touchscreen mit HDMI-Ausgang
- Mehrere Kalibrierungstypen: Antwort, erweiterte Antwort, vollständig-Port, TRL
- Interne Bias-Tee-Verbindungen
- Fernsteuerung über SCPI, Labview/IVI, USB-TMC, VXI-11, Socket, Telnet und WebServer
- Mehrere Schnittstellen: LAN, USB-Gerät, USB-Host (USB-GPIB)
Anwendungen
- HF- und Mikrowellen-Komponenten-Charakterisierung
- Filter- und Verstärker-Design und Tests
- Antennen- und Übertragungsleitungs-Analyse
- Gütefaktor- und Einfügungsdämpfungs-Messungen
Technische Daten
| Number of Ports | 4 |
| Maximum Frequency | 8.5 GHz |
| Minimum Frequency | 9 kHz |
| Type | Benchtop |
| Dynamic Range | 125 dB |
| Series | SNA5000A Series |
