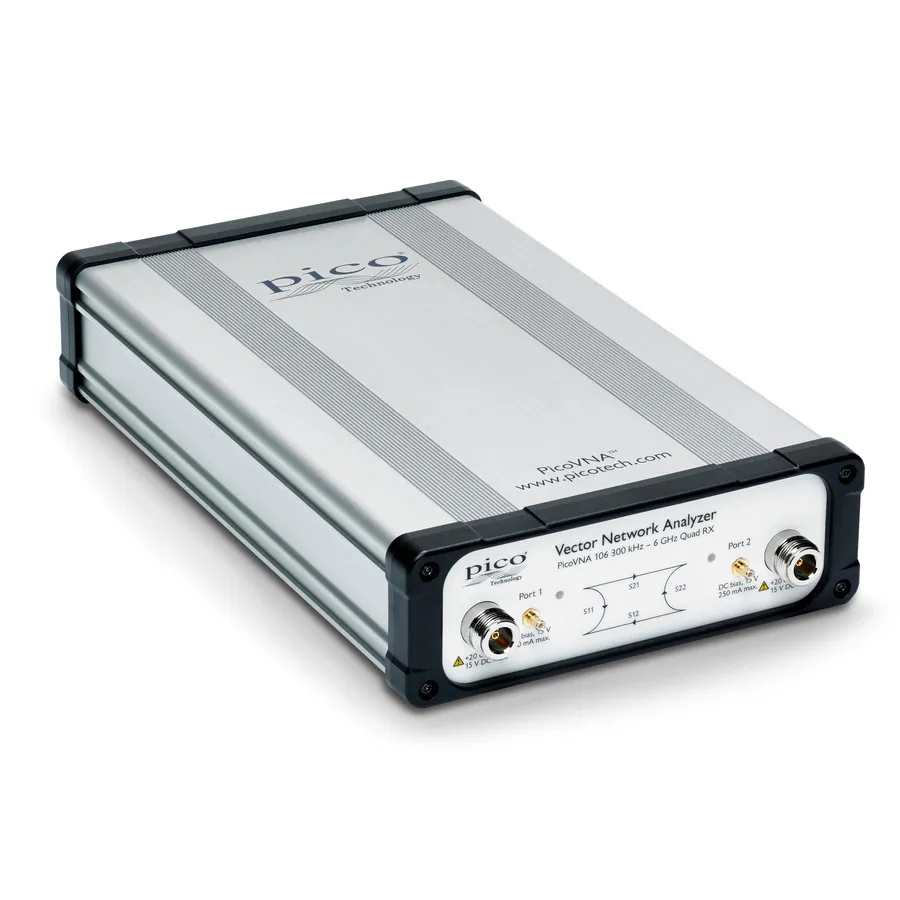

Pico Technology 106 Vektornetzwerk-Analysator

Überblick

Der Pico Technology 106 ist ein PC-basierter Vektornetzwerk-Analysator, der von 300 kHz bis 6 GHz arbeitet. Er kombiniert Laborleistung mit Portabilität und Kosteneffizienz und verfügt über eine Vier-Empfänger-Architektur, die Messfehler minimiert und außergewöhnlichen Dynamikbereich bietet.

Hauptmerkmale

• Frequenzbereich: 300 kHz bis 6 GHz
• Hochgeschwindigkeitsmessungen: 5500+ Dual-Port S-Parameter pro Sekunde
• Dynamikbereich: bis zu 124 dB bei 10 Hz Bandbreite
• Spurnrauschen: 0,005 dB RMS bei maximaler 140 kHz Bandbreite
• Quad RX Vier-Empfänger-Architektur
• Kompakte Half-Rack-Bauform
• Erweiterte Kalibrierung: SOLT, TRL und 8/12-Term-Kalibrierungen

Anwendungen

• Testautomatisierung und Multi-Instrument-Systeme
• Komponentencharakterisierung und ATE-Integration
• Kabel-, PCB- und Wireless-Interface-Tests
• Material- und geologische Charakterisierung
• Breitband-Kabel- und Harness-Tests
• Antennenapassung und -abstimmung

Zubehör im Lieferumfang

• PicoVNA Vektornetzwerk-Analysator (kalibriert)
• PS010 universelle Stromversorgung (12 V, 4,5 A)
• PA153 Transportkoffer
• DI111 Software und Dokumentation auf USB-Stick
• Zwei TA486 PicoWrench RF-Schraubenschlüssel
• MI106 USB 2.0 Kabel (1,8 m)
