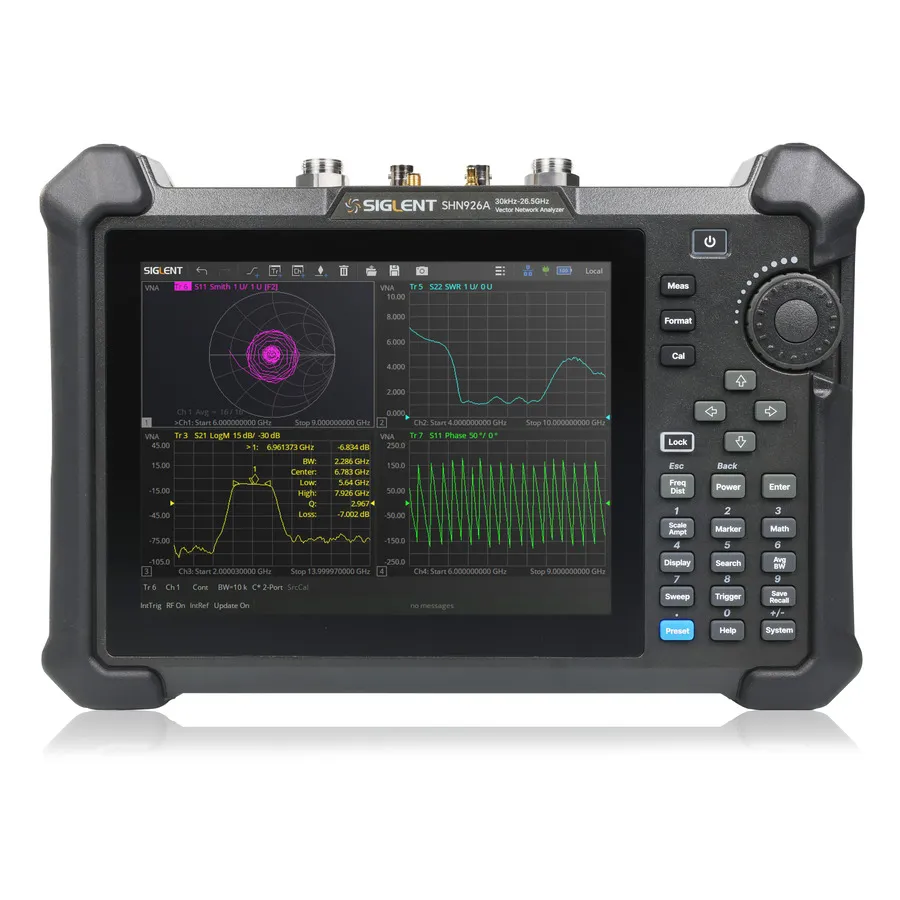

Siglent SHN926A tragbarer Vektor-Netzwerkanalysator

Übersicht

Der Siglent SHN926A ist ein tragbarer Vektor-Netzwerkanalysator, der von 30 kHz bis 26,5 GHz arbeitet und speziell für flexible Feldtests von HF-Komponenten, Kabeln, Antennensystemen und Übertragungsleitungen konzipiert ist. Der SHN926A ist speziell für F&E-, Produktions-, Wartungs-, Kommunikations- und Automobil-Elektronik-Anwendungen entwickelt und ermöglicht Messungen von 2-Port-Streuparametern, Differentialparametern und Zeitbereichsanalyse. Er ist ein effizientes Werkzeug zur Berechnung von Q-Faktor, Bandbreite und Einfügungsdämpfung von Filtern und anderen HF-Geräten.

Hauptfunktionen

• Frequenzbereich: 30 kHz bis 26,5 GHz
• 2-Port-Vektor-Netzwerkanalysator mit Streuparameter-Messungen
• Standard-CAT- und DTF-Messmodi
• Eingebaute DC-Bias-Tee für externe Testobjekte
• GPS-Unterstützung für Zeit- und Standortinformationen (mit ANT-GPS1-Antenne)
• Optionale Zeitbereichsanalyse (TDA) und erweitertes TDR über Module
• Optionale Spektrumanalysefähigkeit
• Li-Ion-Akku mit bis zu 4 Stunden Dauerbetrieb
• 8,4-Zoll-Farb-Touchscreen-Display
• Mehrere Schnittstellen: LAN, USB-Gerät, USB-Host (USB-GPIB)
• Fernsteuerung über SCPI, LabVIEW, IVI, USB-TMC, VXI-11, Socket, Telnet und WebServer

Anwendungen

• HF-Bauteilcharakterisierung und Filteranalyse
• Kabel- und Antennentests in Feldumgebungen
• Diagnose von Antennenbasisstationen
• Übertragungsleitungsmessungen
• Produktions- und Fertigungslinienterestung
• Wartung und Fehlersuche von HF-Systemen

Enthaltenes Zubehör

• SHN926A Vektor-Netzwerkanalysator
• Schnellstartanleitung
• USB Typ-C-Kabel
• Wiederaufladbarer Li-Ion-Akku
• AC/DC-Netzteil
• Tragbare Tragetasche
