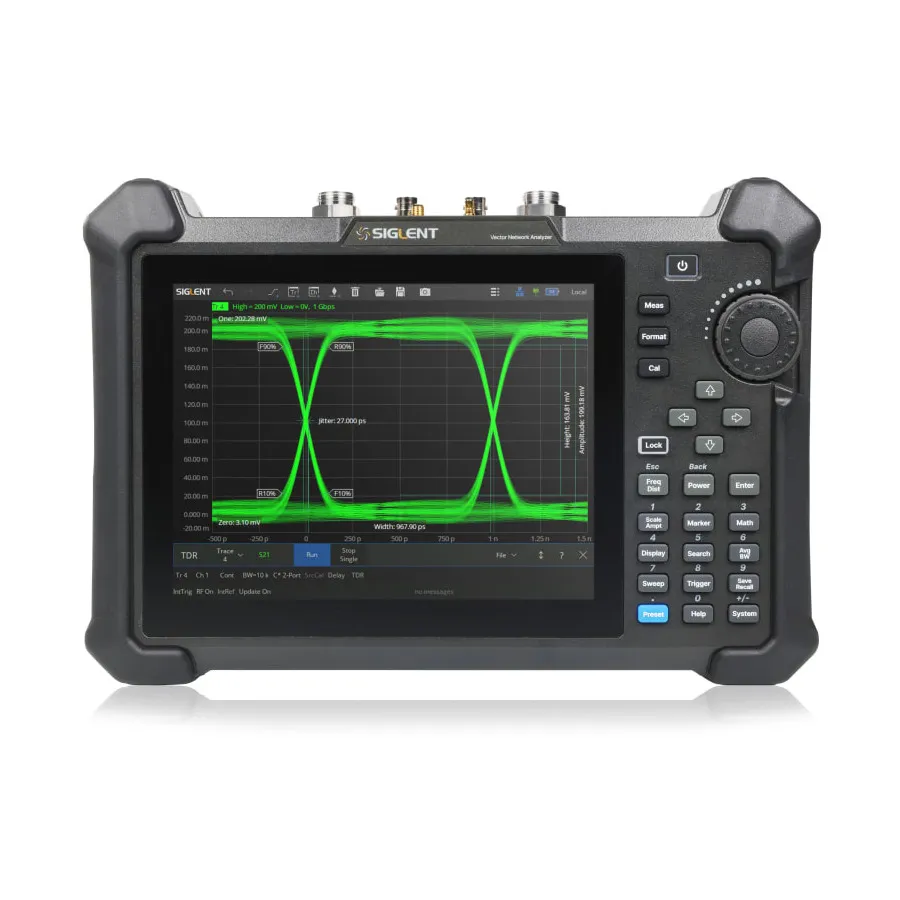

Siglent SHN914A tragbarer Vektor-Netzwerkanalysator
Siglent SHN914A Handheld Vector Network Analyzer
Angebot anfragen
Der Siglent SHN914A ist ein tragbarer 2-Port-Vektor-Netzwerkanalysator, der von 30 kHz bis 14 GHz arbeitet und für Feldtests von HF-Komponenten, Kabeln und Antennensystemen entwickelt wurde.
Produktdetails
| Modell | SHN914A |
| Hersteller | Siglent |
| Kategorie | Vektornetzwerkanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Siglent SHN914A ist ein tragbarer Vektor-Netzwerkanalysator, der von 30 kHz bis 14 GHz arbeitet. Für Feld- und Labormessungen von HF-Komponenten, Kabeln, Antennen und Basisstationssystemen konzipiert, kombiniert er umfassende Vektor-Netzwerkanalyse mit optionalen Zeitbereichs- und Spektrumanalysefunktionen.
Hauptfunktionen
- Frequenzbereich: 30 kHz bis 14 GHz
- 2-Port-S-Parameter-Messungen
- Differentialparameter und Zeitbereichs-Parameter-Messungen
- Standard-CAT/DTF-Kabel- und Antennentests
- Eingebaute Bias-Tee für externe Gerätetests
- 8,4-Zoll-Touchscreen-Display
- Li-Ion-Akku mit bis zu 4 Stunden Laufzeit
- GPS-Fähigkeit für Standort- und Zeiterkennung (Antenne separat erhältlich)
- Mehrere Sweep-Modi: lineare Frequenz, Logarithmische Frequenz, Leistungs-Sweep, CW-Zeit und Segment-Sweep
- Fortgeschrittene S-Parameter-Korrektionen: SOLT, SOLR, TRL, Response und Enhanced Response
Anwendungen
- HF-Bauteilcharakterisierung und Test
- Kabel- und Antennenfeldmessung
- Filter-Q-Faktor-, Bandbreiten- und Einfügungsdämpfungsanalyse
- Forschung und Entwicklung
- Produktionsprüfung und Qualitätskontrolle
- Feldservice und Fehlersuche
- Kommunikationssystem-Tests
- Antennenbasisstations-Inbetriebnahme
- Automobil-Elektronik-Tests
Enthaltenes Zubehör
- Schnellstartanleitung
- USB Typ-C-Kabel
- Wiederaufladbarer Li-Ion-Akku
- AC/DC-Netzteil
- Tragbare Tragetasche
Technische Daten
| Number of Ports | 2 |
| Maximum Frequency | 14 GHz |
| Minimum Frequency | 30 kHz |
| Type | Handheld |
| Dynamic Range | 110 dB |
| Series | SHN900A Series |
| Includes | Quick Start, USB Type C Line, Rechargeable Li-ion Battery, AC DC Adapter, Portable bag |
