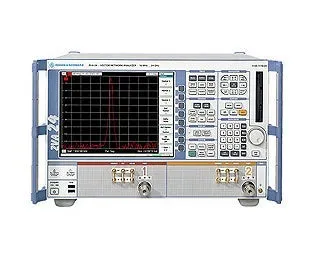

Rohde & Schwarz ZVA24 Vektornetzwerk-Analysator
Rohde & Schwarz ZVA24 Vector Network Analyzer
Angebot anfragen
Das Rohde & Schwarz ZVA24 ist ein 24 GHz Vektornetzwerk-Analysator mit vier Anschlüssen, zwei Quellen und dynamischem Bereich über 140 dB für HF- und Mikrowellenmessungen.
Produktdetails
| Modell | ZVA24 (1145.1110.26) |
| Hersteller | Rohde & Schwarz |
| Kategorie | Vektornetzwerkanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Das Rohde & Schwarz ZVA24 ist ein 24 GHz Vektornetzwerk-Analysator für anspruchsvolle HF- und Mikrowellenmessungen in Labor- und Produktionsumgebungen. Mit vier Messanschlüssen und zwei unabhängigen Quellen bietet das ZVA24 den dynamischen Bereich, die Geschwindigkeit und die Messbiegsamkeit, die für umfassende Charakterisierung passiver und aktiver Komponenten erforderlich sind.
Hauptmerkmale
- Frequenzbereich 10 MHz bis 24 GHz
- Vier Messanschlüsse mit zwei Signalquellen
- Dynamischer Bereich über 140 dB
- Ausgangsleistung größer als 15 dBm
- Messgeschwindigkeit weniger als 3,5 Mikrosekunden pro Punkt
- ZF-Bandbreitenwahl: 1 MHz, 5 MHz oder 30 MHz
- Mehrere Kalibrierverfahren: TOSM, TRL/LRL, TOM, TRM, TNA, UOSM
- Automatische Kalibriereinheiten
- Lineare und nichtlineare Messungen
- Rauschzahl-Charakterisierung
- Impulsprofil-Messungen mit 12,5 Nanosekunden-Auflösung
- Echte differentielle Messungen für ausgewogene aktive Geräte
- Phasen- und Gruppenverzögerungsanalyse
Anwendungen
- Filterauslegung und Produktionsprüfung
- Verstärkercharakterisierung einschließlich nichtlinearen Verhaltens
- Mischer- und Konvertermessungen
- Empfänger- und Transceiver-Bewertung
- Charakterisierung von Aktivgeräten
Technische Daten
| High Frequency (range) | 20GHz <= 50GHz |
| Low Frequency (range) | 1MHz <= 10MHz |
| Connector Type | 3.5mm-Male (Jack) |
| Form Factor | Benchtop |
