Rohde & Schwarz ESRP7 EMI-Testempfänger
Rohde & Schwarz ESRP7 EMI Test Receiver
Rohde & Schwarz ESRP7 ist ein EMI-Empfänger mit Abdeckung von 9 kHz bis 7 GHz mit CISPR-konformen Detektoren, FFT-Zeitbereich-Scanning und kompaktem Design für Vorkomplianztests.
Produktdetails
| Modell | ESRP7 (1316.4500.07) |
| Hersteller | Rohde & Schwarz |
| Kategorie | Vektornetzwerkanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht

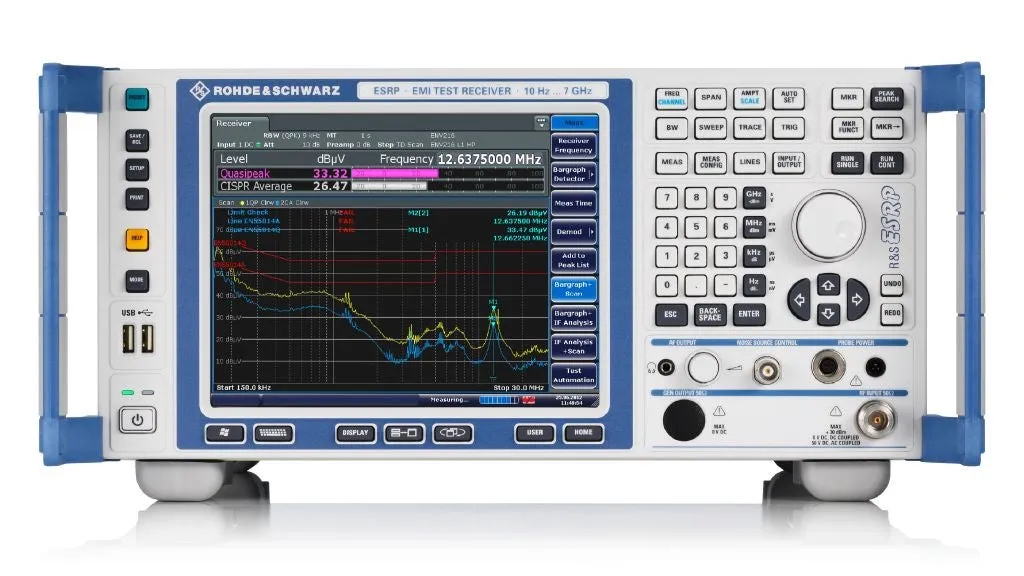

Das Rohde & Schwarz ESRP7 ist ein kompakter EMI-Testempfänger für Vorkomplianz-Messungen im Bereich 9 kHz bis 7 GHz. Es kombiniert anspruchsvolle EMI-Testfähigkeiten mit vollständiger Spektrumanalyse und bietet sowohl konventionelle Frequenz-Schritt- als auch FFT-basierte Zeitbereich-Scanning um Messgeschwindigkeit und Genauigkeit zu optimieren.
Das ESRP7 eignet sich ideal für Entwicklungslabore und Testeinrichtungen, die Konformität mit CISPR 16-1-1, MIL-STD-461 und anderen EMI-Standards benötigen. Seine intuitive Touchscreen-Schnittstelle und umfangreiche Messung-Automatisierung machen es für sowohl erfahrene Ingenieure als auch Techniker, die neu im EMI-Testen sind, geeignet.
Hauptmerkmale
- Frequenzabdeckung von 9 kHz bis 7 GHz
- EMI-Testempfänger und Spektrumanalysator in einer Einheit
- CISPR 16-1-1 konforme Detektoren (Quasi-Peak, CISPR-Durchschnitt, RMS-Durchschnitt)
- Mehrere standardisierte Auflösungsbandbreiten (200 Hz, 9 kHz, 120 kHz, 1 MHz)
- Schnelles FFT-basiertes Zeitbereich-Scanning für beschleunigte Messungen
- Eingebaute Vorselection und Vorverstärker für verbesserten dynamischen Bereich
- Touchscreen-Display mit unkomplizierter Menünavigation
Anwendungen
- Vorkomplianztests für EMI/RFI und Zertifizierungsvorbereitung
- Diagnose-Messungen während der Produktentwicklung
- Spektrumanalyse für allgemeine Labornutzung
- Emissions-Konformitätsprüfung gemäß CISPR, EN und Militärstandards
Zugehöriges Zubehör
- Stromkabel
- Sondenstromkabel
- Schnellstartanleitung
- CD-ROM mit Betriebs- und Servicemanualen
Technische Daten
| FFT Based Time Domain Scan | Significant increase in measurement speed compared to conventional methods. Reliable detection of narrowband, intermittent disturbance signals or isolated pulses with increased measurement time. |
| Powerful Measurement and Analysis Functions | Automatic test sequences with preview measurement, data reduction and final measurement. Simultaneous display of up to six traces and four bargraphs. Preset antenna factors and user-created transducer sets. EMI limit line library for commercial standards, with convenient editor. Remote controlled measurements and automated EMI test routines using ELEKTRA software. IF analysis and extensive analysis capabilities for general laboratory applications. Tracking generator. |
| Convenient Operation | Touch user interface with undo/redo functions. Straight forward scan table Integrated online help Storage of results and instrument settings to internal or external media Removable hard disk drive (HDD) or solid state drive (SSD) to keep test data confidential. Remote control via GPIB or LAN. Drivers for LabView, LabWindows/CVI, VXI Plug and Play. |
| Ideal also for Mobile use | Robust and compact design with optional ruggedized housing (FSV-B1) DC supply for field use (FSV-B30 and external battery pack (FSV-B32) Removable solid state drive (SSD) for high vibration and shock loading (ESRP-B18). |
| ESRP7 | 1316.4500.07EMI Test Receiver 9 kHz to 7 GHz Accessories Included: Power Cable Probe Power Cable Quick Start Guide CD-ROM (with operating manual and service manual) |
| Option | Order NumberDescriptionRetrofittableComments |
