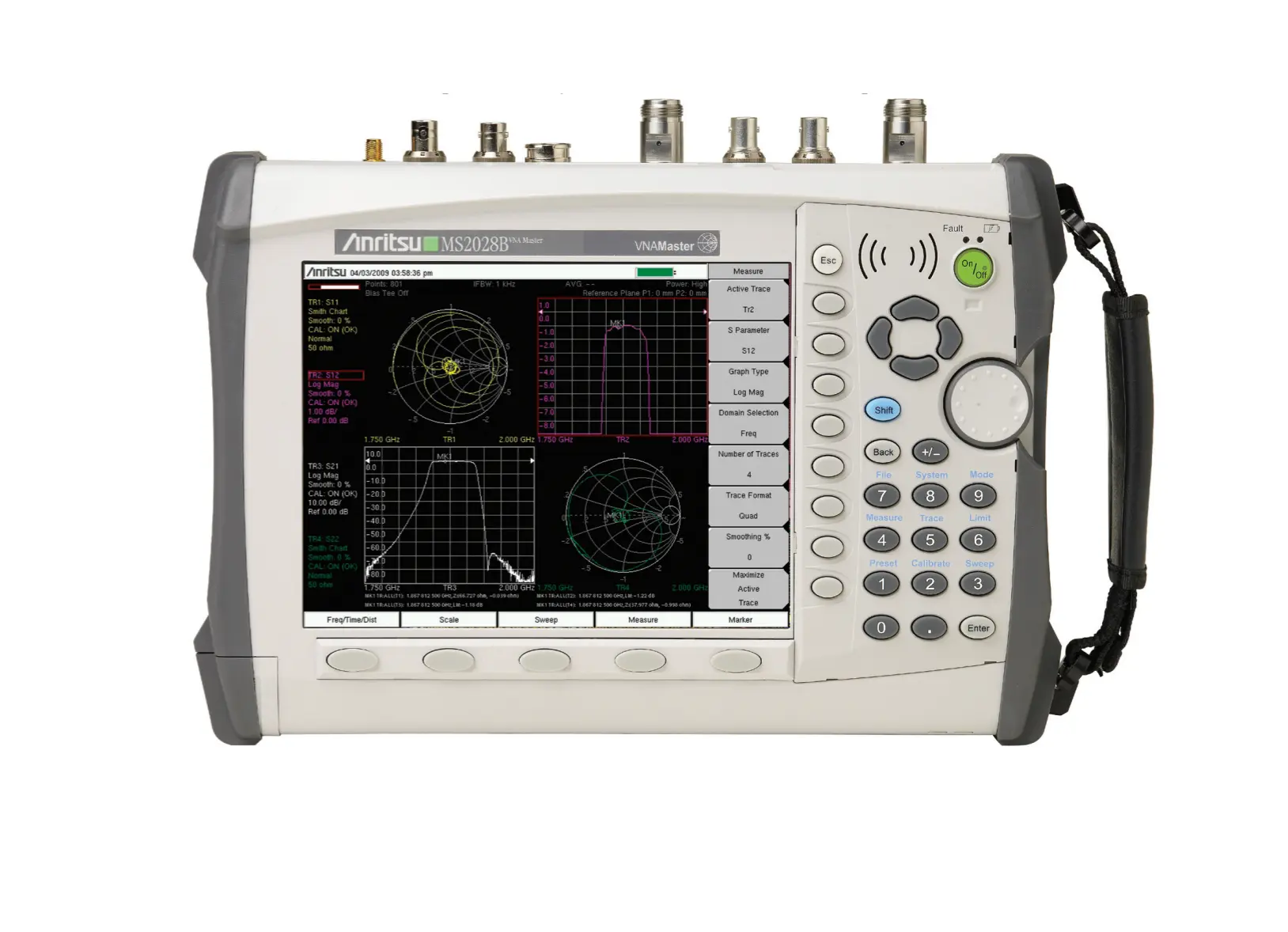

Anritsu MS2028B VNA Master Vektor-Netzwerk-Analyzer

Übersicht

Der Anritsu VNA Master MS2028B ist ein tragbarer Vektor-Netzwerk-Analyzer mit Bereich von 5 kHz bis 20 GHz, entwickelt für Feldmessungen komplexer Kabel- und Antennensysteme. Er bietet echte 2-Port Vektor-korrigierte Messungen mit fortgeschrittenem 12-Term Fehlerkorrektur-Algorithmus und eignet sich sowohl für Koaxial- als auch Wellenleiter-Messungen in Feldumgebungen.

Hauptmerkmale

• Breitband-Abdeckung: 5 kHz bis 6 GHz und bis zu 20 GHz
• Echter 2-Port Vektor-Netzwerk-Analyzer mit 12-Term Fehlerkorrektur
• 3-Empfänger-Architektur für gleichzeitige Messung aller 4 S-Parameter
• 750 µs/Datenpunkt Abtastgeschwindigkeit, ideal für Feld-Abstimmungsanwendungen
• 65 dB Dynamikbereich bis 20 GHz
• IF-Bandbreitenseelektionen von 10 Hz bis 100 kHz
• Unterstützt Wellenleiter-Messungen
• Hochauflösender Tageslicht-sichtbares TFT-Farb-Display
• Leicht: 9,9 lbs (4,5 kg)
• Beliebige Datenpunkte bis zu 4001
• Speichern von mehr als 4000 Spuren und Einstellungen im Speicher
• Optionale Zeitbereich für Distance-to-Fault Diagnose
• Optionale interne Bias-T, Vektor-Voltmeter, Leistungsmesser und GPS-Empfänger

Anwendungen

• Kabel- und Antennenmessungen in Feld-Service-Umgebungen
• Wellenleiter-System-Charakterisierung und Fehlerbehebung
• Distance-to-Fault Diagnose für Kabel-Bündel und Übertragungsleitungen
• Filter-Abstimmung und RF-Komponenten-Validierung unter Feldbedingungen
• Ethernet-Automatisierung und Remote-Prüfung über optionale Ethernet-Konnektivität
