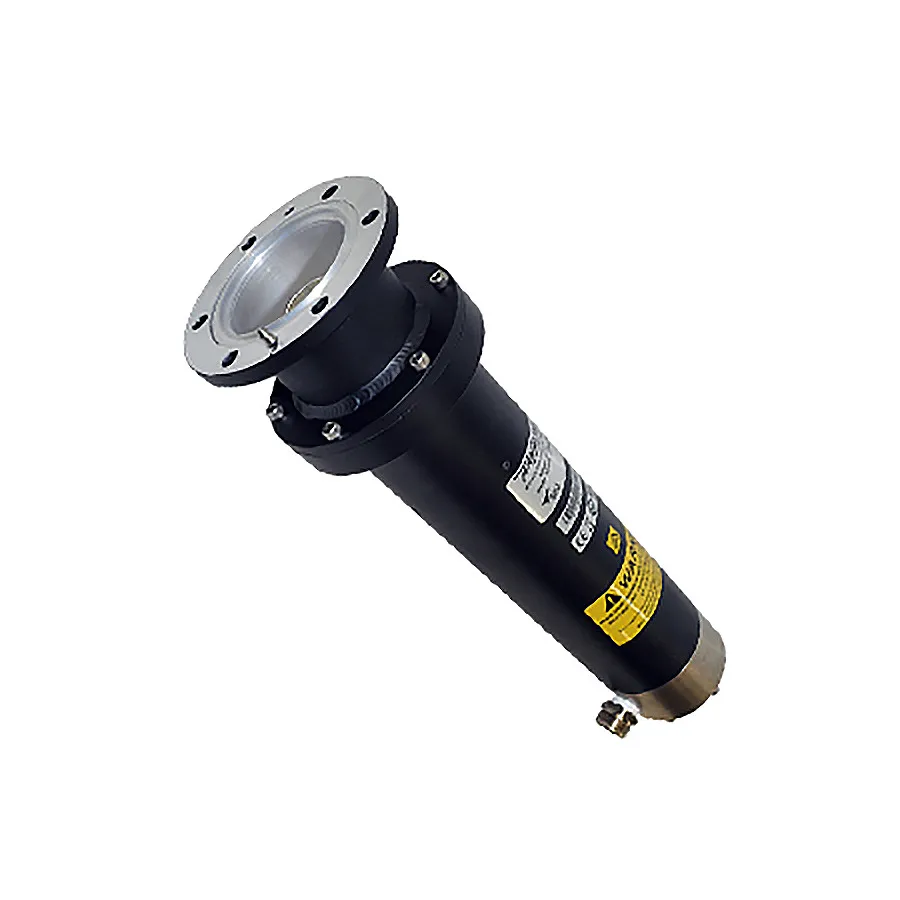

Bird 8775 wassergekühlt RF-Abschluss
Bird 8775 Water-Cooled RF Termination
Angebot anfragen
Bird 8775 ist ein breitbandiger wassergekühlt RF-Abschluss mit 50 kW kontinuierlicher Leistung, 1.10 VSWR und Frequenzbereich von 1 kHz bis 900 MHz.
Produktdetails
| Modell | 8775 |
| Hersteller | Bird |
| Kategorie | HF-Abschlüsse |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Das Bird 8775 ist ein breitbandiger, wassergekühlt RF-Abschluss für langfristige HF-Ableitung in Hochleistungs-Sender- und Übertragungsleitungssystemen. Sein kompaktes Design und niedriges VSWR ermöglichen die Installation in minimalem Raum ohne Umgebungswärmeerzeugung. Die HF-Leistung wird in einem hohlen widerstandsbeschichteten Lastwiderstand in Wärme umgewandelt und direkt vom durchfließenden Wasser aufgenommen.
Schlüsselfunktionen
- Breitbandiger Frequenzbereich von 1 kHz bis 900 MHz
- Wassergekühlt-Design für effiziente Wärmeleitung weg vom Installationsbereich
- Kompakte Größe für beliebige Montagepositionen
- Niedriges VSWR für minimale Reflektionen
- Nicht-strahlender Abschluss
- 3-1/8 Zoll EIA-Flansch-Steckverbinder
Anwendungen
- Hochleistungs-HF- und Mikrowellen-Abschluss
- Sender- und Übertragungsleitungssystem-Tests
- Langfristige HF-Leistungsableitung mit Fernkühlung
- Installationen mit minimaler Umgebungswärmeerzeugung
Technische Daten
| Series | 8770 Series |
| Finish | Black Powder Coat |
| Frequency Range | 1kHz-900MHz |
| Impedance | 50 Ohms |
| Maximum Power | 50 kW |
