HF-Abschlüsse
HF-Abschlüsse
HF-Abschlüsse sind passive Bauelemente zur Absorption von Hochfrequenz-Leistung am Ende einer Übertragungsleitung oder zur Bereitstellung einer angepassten Last für HF-Instrumente und -Systeme. Sie verhindern Signalreflexionen durch Präsentation einer Widerstands-Last – typischerweise 50 Ω oder 75 Ω –, die die charakteristische Impedanz des angeschlossenen Koaxialkabels oder Anschlusses anpasst. Erhältlich in einer breiten Palette von Leistungsbelägen von Milliwatt bis zu Kilowatt, sind HF-Abschlüsse wesentlich für die Aufrechterhaltung der Signalintegrität und den Schutz empfindlicher Geräte während Tests und Betrieb.

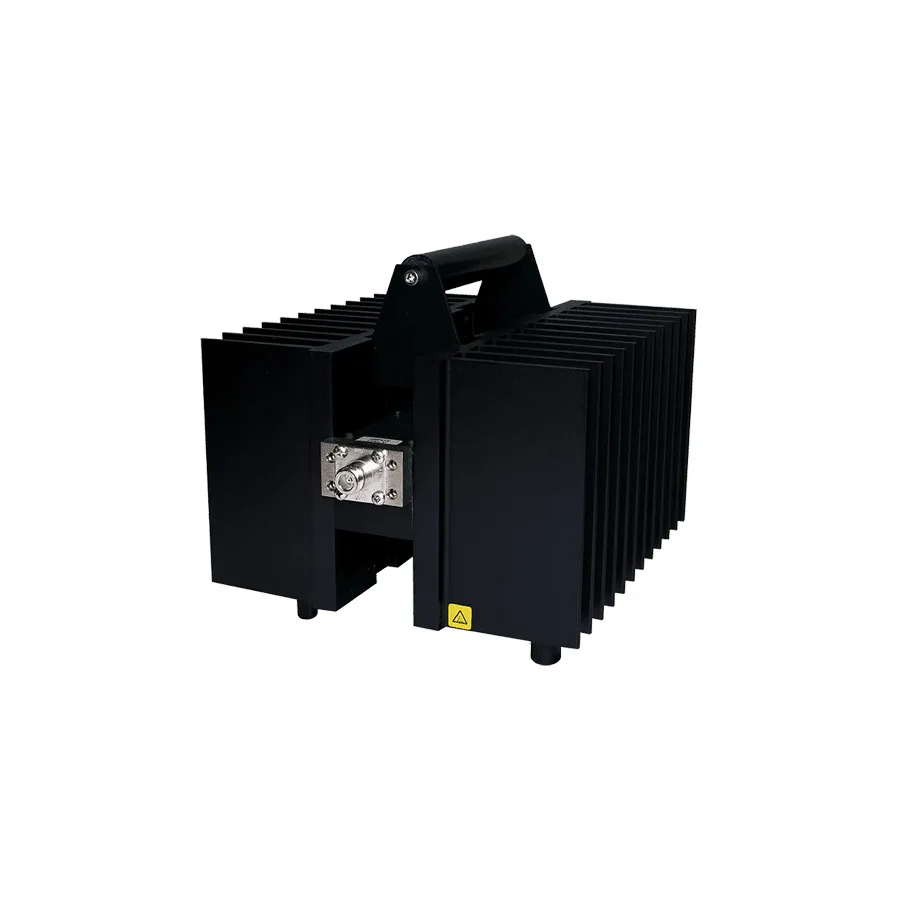

Verwendet in Telekommunikation, Rundfunk, Verteidigung und HF-Prüfumgebungen, dienen Abschlüsse sowohl als Schutzlasten während des Tests als auch als ständige Leitungs-End-Komponenten in Live-Systemen. Hochleistungs-Varianten wie Birds konvektionsgekühlte und wassergekührte Modelle werden in Sender-Prüfungen und Hochleistungs-HF-Quellen-Charakterisierung verwendet.
Typische Anwendungen
- Abschluss ungenutzter Anschlüsse auf HF-Kombinern, Teilern und Schaltern zur Vermeidung von Reflektionen
- Bereitstellung angepasster Lasten für Sender-Prüfung und HF-Leistungs-Kalibrierung
- Hochleistungs-HF-Absorption in Rundfunk- und Telekommunikations-Basisstations-Prüfung
- Labor-Bench-Lasten für Signalgeneratoren und Vektornetzwerk-Analysatoren
- Militär- und Verteidigungs-HF-Systempprüfung und -Qualifikation
Bekannte Marken
Bird Technologies ist ein führender Hersteller von Hochleistungs-HF-Abschlüssen und Koaxial-Lasten, weit verbreitet in Rundfunk-, Mobilfunk- und Militäranwendungen. Weitere bemerkenswerte Marken sind Pasternack, Amphenol RF und Huber+Suhner, die eine Palette von Stecker-Typen und Leistungsbelägen für Labor- und Feldverwendung anbieten.
