Bird 8765 Wassergekühlt HF-Abschluss

Überblick

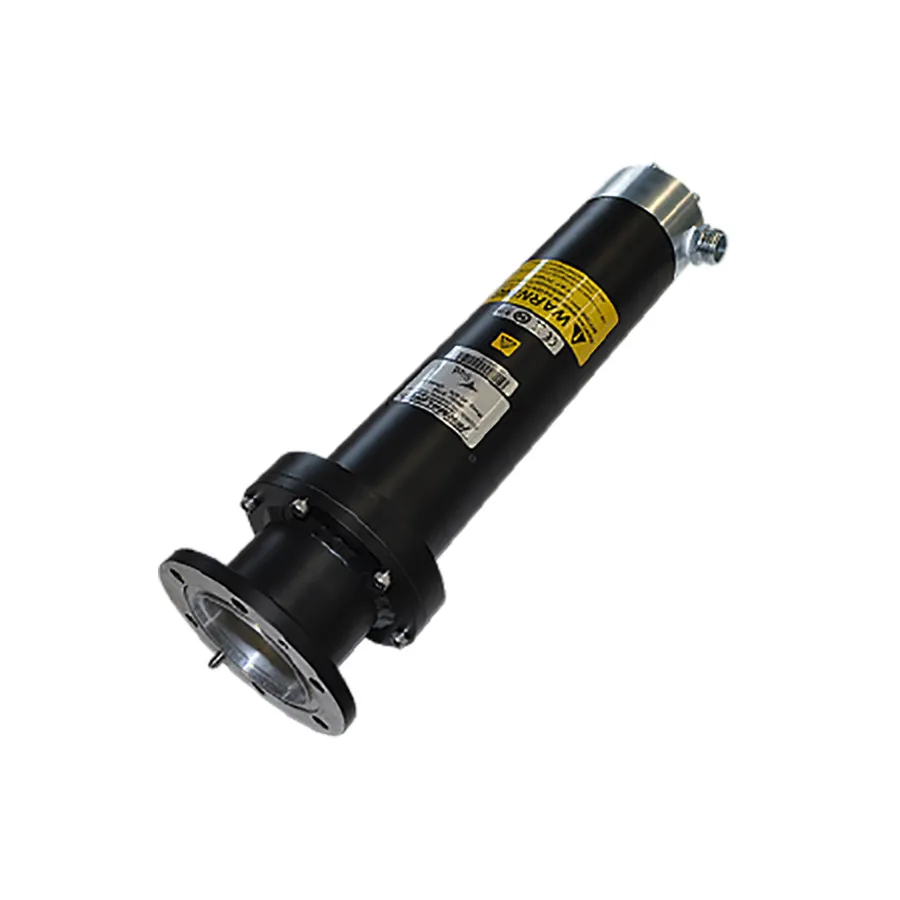

Der Bird 8765 ist ein 40-kW-Wassergekühlt-HF-Abschluss, entwickelt als kompakte, niedriges VSWR-Last für Hochleistungs-HF-Energiezerstreuungsanwendungen von 1 kHz bis 900 MHz. Die HF-Energie wird in der hohlen, widerstandsbeschichteten Last in Wärme umgewandelt und direkt durch zirkulierendes Wasser aufgenommen, was eine effiziente Wärmeverwaltung ohne Wärmeerzeugung in der Umgebung ermöglicht.

Wichtige Merkmale

• 40-kW-Wassergekühlt-Breitband-HF-Last für langfristige Hochleistungs-HF-Energiezerstreuung
• 3-1/8 EIA-Flansch-Anschluss für volle 40 kW bis 900 MHz ausgelegt
• Niedriges VSWR für nicht-strahlende, effiziente Beendigung
• Wasserkühlung System erfordert 10 Gallonen (38 Liter) pro Minute Durchflussrate
• Kompaktes Design minimiert Installationsplatz
• Arbeitet in jeder physischen Ausrichtung

Anwendungen

• Hochleistungs-Sender- und Übertragungsleitungs-Abschluss
• Breitband-HF-Lasttests und -entwicklung
• HF-Leistungsverstärker-Kühlung und Abschluss
• Labor- und Feld-HF-Ausrüstungsinstallationen
