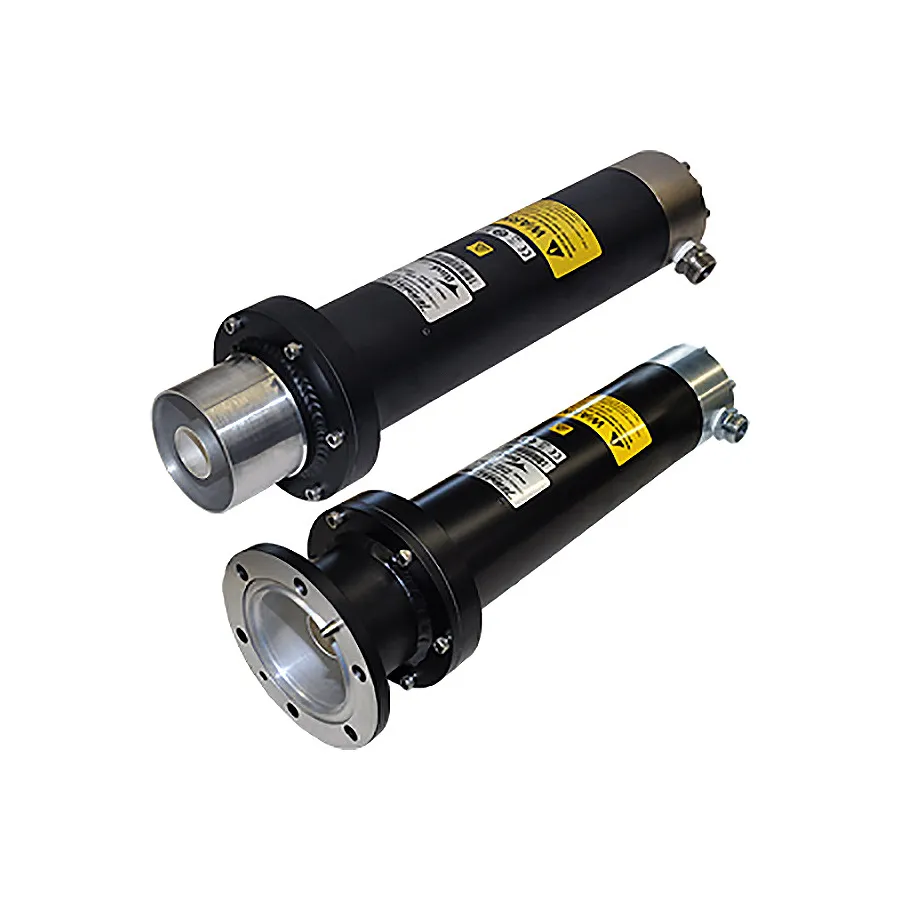

Bird 8755 Wassergekühlt HF-Abschluss
Bird 8755 Water-Cooled RF Termination
Angebot anfragen
Bird 8755 ist eine wassergekühlt HF-Abschluss für hochleistungsfähige Dissipation mit 30 kW kontinuierliche Bewertung, 50-Ohm-Impedanz und 1 kHz bis 900 MHz Frequenzbereich.
Produktdetails
| Modell | 8755 |
| Hersteller | Bird |
| Kategorie | HF-Abschlüsse |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Bird 8755 ist eine wassergekühlt HF-Abschluss für hochleistungsfähige Breitband-HF-Dissipation in Sender- und Übertragungsleitungs-Systemen. Sie konvertiert HF-Leistung in Wärme in einem hohlen Widerstandsfilm-Lastwiderstand, wobei Wasser durch ihn hindurchfließt, um Wärme effizient vom HF-System fortzuleiten. Das kompakte Design erlaubt Installation in beliebiger Position und benötigt nur eine Trinkwasserquelle.
Hauptmerkmale
- 30 kW kontinuierliche Leistungsbewertung
- Frequenzbereich 1 kHz bis 900 MHz
- 50-Ohm-Impedanz mit 1,10 VSWR (max)
- 3-1/8 Zoll EIA-Flansch-Stecker
- Wasserdurchsatzrate 7–9 GPM abhängig von Temperatur
- Niedriges VSWR und nicht abstrahlender Entwurf
- Kompakt, tragbar, installierbar in beliebiger Position
Anwendungen
- Hochleistungs-HF-Sender-Last-Abschluss
- Übertragungsleitungs-System-Tests und -Messungen
- Langfrist-HF-Dissipations-Anwendungen
- HF-Netzwerk-Tests und Inbetriebnahme
Technische Daten
| Series | 8750 Series |
| Finish | Black Powder Coat |
| Frequency Range | 20kW-900 MHz |
| Impedance | 50 Ohms |
| Maximum Power | 30 kW |
